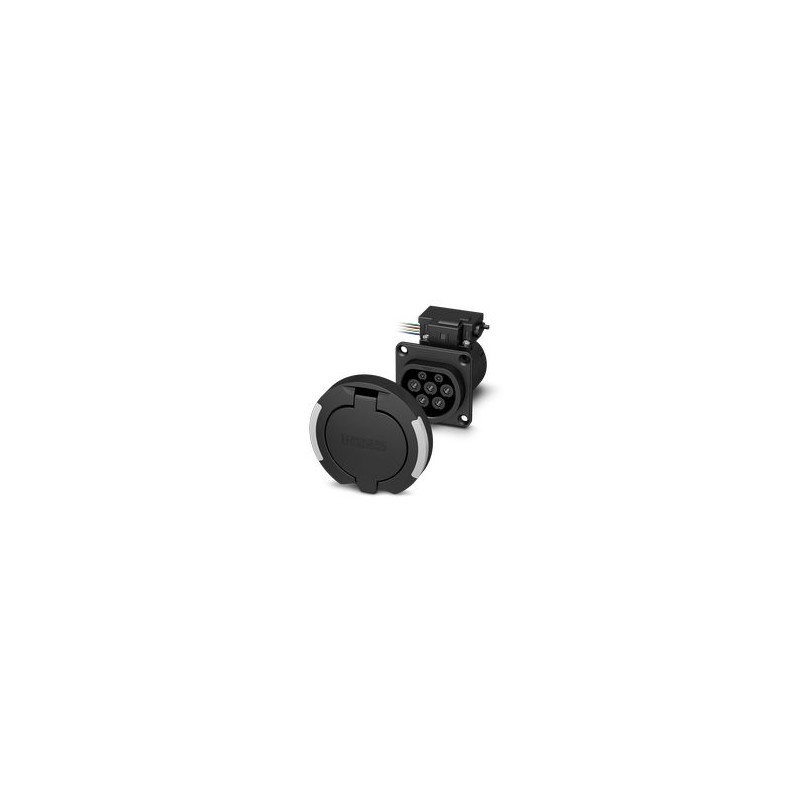

EV-T2M3SO12-4P-R-BL-SET 1532128 PHOENIX CONTACT CHARX connect modulaire, Prise d’infrastructure, Rectangulai..
EV-T2M3SO12-4P-R-BL-SET
1532128
PHOENIX_CONTACT
10
CHARX connect modulaire, Prise d’infrastructure, Rectangulaire, Basique, Set, Avec capot de protection rond, Avec LED (connexion cathodique commune), Pour la recharge de véhicules électriques (VE) en courant alternatif (AC), Type 2, IEC62196-2, 32 A / 480 V (AC), sans conducteurs individuels, actionneur de verrouillage : 12 V, 4 pôles, Fixation murale arrière, filetage M5, boîtier : noir, logo PHOENIX CONTACT
CHARX connect modular, Prise côté infrastructure, Rectangulaire, Basic, Kit, avec capot de protection rond, avec LED (raccord de cathode commun), pour la charge en courant alternatif (AC) des véhicules électriques (VE), Type 2, CEI 62196-2, 32 A / 480 V (AC), sans fils individuels, actionneur de verrouillage: 12 V, 4 pôles, Montage sur la paroi arrière, Filetage M5, boîtiers: noir, Logo PHOENIX CONTACT
E-Mobility
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Design (Prise côté infrastructure) | Rectangulaire |
| Design (Capot de protection) | rond |
| Design (Cache de protection) | rond |
| Type de produit | Prise côté infrastructure |
| Gamme de produits | CHARX connect modular |
| Application | pour la charge en courant alternatif (AC) des véhicules électriques (VE) |
| compatible avec les connecteurs de charge côté infrastructure | |
| Version | Basic |
| Kit | |
| Equipement | avec capot de protection rond |
| avec LED (raccord de cathode commun) | |
| Logo en place | Logo PHOENIX CONTACT |
| Norme de charge | Type 2 |
| Mode charge | Mode 3, cas B |
| Nature de la transmission de signaux | Impulsions modulées |
| Remarque concernant la connectique | Raccordement par cosse plate, déconnectable et reconnectable |
| Type de courant de charge | AC triphasé |
| Classe de puissance de charge | 22 kW |
| Puissance de charge | max. 26,6 kW |
| Courant de charge | max. 32 A |
| Contact de puissance | |
| Nombre | 5 (L1, L2, L3, N, PE) |
| Tension de référence | 480 V AC |
| Courant de référence | 32 A |
| Contact de signalisation | |
| Nombre | 2 (CP, PP) |
| Tension de référence | 30 V AC |
| Courant de référence | 2 A |
| Fonction de la LED | |
| Application | affichage de l'état de charge |
| Position | dans le cadre du capot de protection |
| Version du raccordement | cathode commune |
| Actionneur de verrouillage | |
| Tension de service | 12 V |
| Remarque nombre de pôle | 4 pôles |
| Position de l'actionneur de verrouillage | en haut au milieu |
| Actionneur de verrouillage | |
| Tension de service | 12 V |
| Remarque nombre de pôle | 4 pôles |
| Position de l'actionneur de verrouillage | en haut au milieu |
| Plage de tension d'alimentation possible du moteur | 9 V ... 16 V |
| Tension maximale de détection du verrouillage | 30 V |
| Courant du moteur typique au moment du verrouillage | 0,2 A |
| Courant inverse du moteur | max. 1 A |
| Durée de connexion max. avec courant inverse | 1000 ms |
| Durée d'ajustement recommandée | 600 ms |
| Temps de pause après une course d'entrée ou de sortie | 3 s |
| Durée de vie en service des cycles d'enfichage | > 10000 cycles |
| Détection de verrouillage | disponible |
| Déverrouillage de secours mécanique | disponible |
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
| Longueur du câble | 0,5 m |
| Structure de câble | 4 x 0,5 mm² |
| Section du conducteur AWG | (conversion selon CEI) |
| Prise côté infrastructure | |
| Dessin coté |  |
| Largeur | 75 mm |
| Hauteur | 91,71 mm |
| Profondeur | 87,95 mm |
| Capot de protection | |
| Dessin coté |  |
| Largeur | 85 mm |
| Hauteur | 93,7 mm |
| Profondeur | 30,5 mm |
| Cotes de perçage | |
| Dessin coté |  |
| Largeur | 60 mm |
| Hauteur | 60 mm |
| Cache de protection | |
| Largeur | 64 mm |
| Hauteur | 57 mm |
| Profondeur | 24 mm |
| Coloris (Boîtiers) | noir (9005) |
| Coloris (Capot de protection) | noir (9005) |
| Matériau (Boîtier) | Plastique |
| Matériau (Capot de protection) | Plastique |
| Matériau (Surface des contacts) | Argent |
| Type de câble | sans fils individuels |
| Fils individuels actionneur de verrouillage | |
| Longueur du câble | 0,5 m |
| Structure de câble | 4 x 0,5 mm² |
| Fil, matériau | PVC |
| Fil, coloris | BU/RD, BU/GN, BU/YE, BU/BN |
| Diamètre extérieur du câble | 1,6 mm ±0,20 mm |
| Résistance de la ligne | ≤ 37,1 Ω/m |
| Type de mouvement du couvercle | À fermeture automatique |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 10000 |
| Force d'enfichage | < 100 N |
| Force de retrait | < 100 N |
| Conditions ambiantes | |
| Indice de protection (Prise côté infrastructure) | IP44 (enfiché) |
| Indice de protection (Capot de protection) | IP54 |
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | 5000 m (au-dessus du niveau de la mer) |
| Normes | |
| Normes/Prescriptions | CEI 62196-2 |
| Type de montage Prise côté infrastructure | Montage sur la paroi arrière (Inclinaison possible à l'avant de 0 à 90 °) |
| Type de montage Capot de protection | Montage sur la paroi arrière |
| Épaisseur max de la paroi | max. 50 mm (Montage sur paroi arrière, valeur normative maximale pour les connecteurs de charge d'infrastructure) |
| max. 30 mm (Montage sur paroi arrière, valeur normative maximum pour les connecteurs de charge côté infrastructure en cas d'utilisation du capot de protection 1347426) | |
| Diamètre perçage de fixation | 7,00 mm (ø) |
| Vis de fixation | Filetage M5 |
| Vis fournies | aucun |
