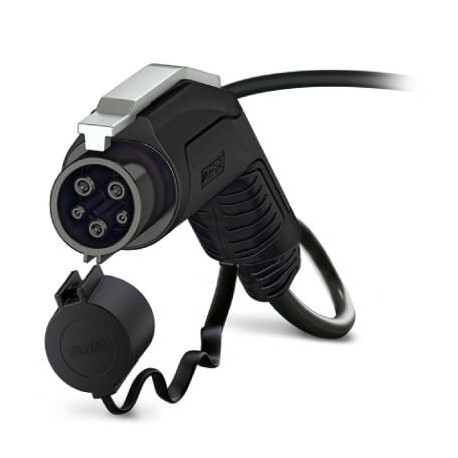

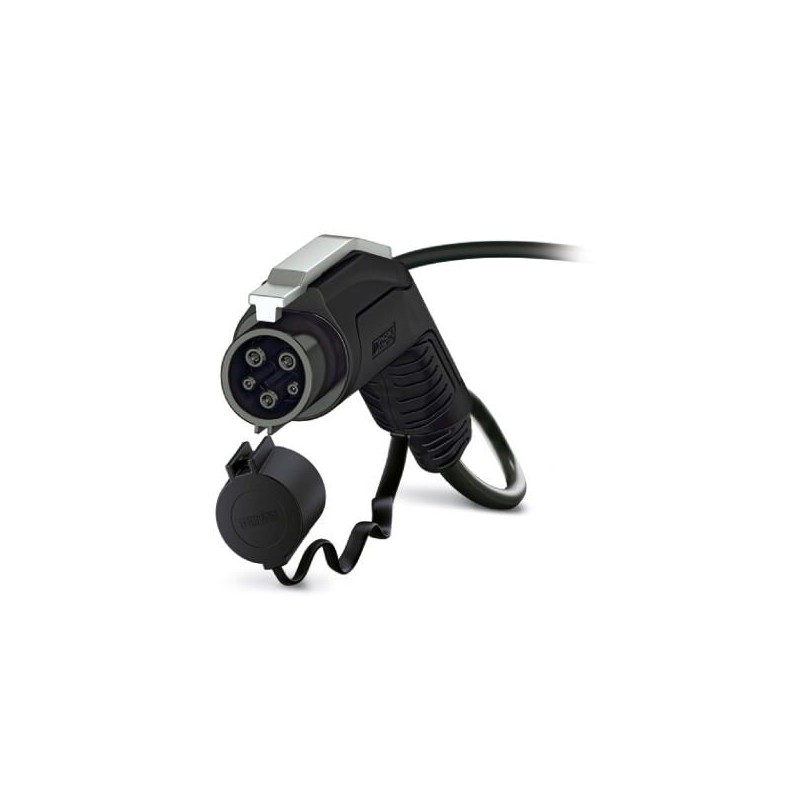

EV-T1G2C-1AC40A-25FT12ASBK11U 1102140 PHOENIX CONTACT Câbles de charge AC, Câble de charge AC avec connecteu..
EV-T1G2C-1AC40A-25FT12ASBK11U
1102140
PHOENIX_CONTACT
Câbles de charge AC, Câble de charge AC avec connecteur de charge pour véhicule, extrémité de câble libre et sans cache de protection, C-Line noir / noir, Type 1, SAE J1772, CEI 62196-2, 40 A / 250 V (AC), ligne de conception C-Line, câble: 25 ft, noir, droit, IMPORTANT : gestion de câble requise le cas échéant., modèle d'enfichage: noir, zone de préhension: noir
CHARX connect, Câble de charge AC avec connecteur de charge de véhicule et extrémité de câble ouverte, Sans capuchon, Couleur du boîtier noir-noir, pour la recharge de véhicules électriques (VE) à courant alternatif (AC) avec entrées de véhicule de type 1, pour installation sur des stations de recharge pour l’électromobilité (EVSE), Type 1, SAE J1772, IEC 62196-2, 40 A / 250 V (AC), C-Line, logo « PHOENIX CONTACT », câble : 25 ft., noir, droit, IMPORTANT : Les câbles peuvent avoir besoin d’être organisés.
Prises de courant industrielles et spéciales > Câble de charge E-Mobility
E-Mobility
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1102140 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4055626962108 |
| Numéro du tarif douanier | 85444290 |
Schémas
Remarque
| Restriction au commerce | Les produits sont exclusivement proposés à l'export en-dehors de l'espace économique européen. |
|---|
Définition du produit
| Type de produit | Câble de charge AC avec connecteur de charge pour véhicule, extrémité de câble libre et sans cache de protection |
|---|---|
| Version | C-Line noir / noir |
| Normes/Prescriptions | SAE J1772 |
| CEI 62196-2 | |
| Norme de charge | Type 1 |
| Mode charge | Niveau 2 |
| Remarque | IMPORTANT : gestion de câble requise le cas échéant. |
| Certaines régions exigent un système de gestion de câbles lorsque ceux-ci dépassent 5 m (Suisse) ou 7,5 m (Etats-Unis) de longueur (CEI 61851-1). |
Dimensions
| Connecteur de charge du véhicule - Largeur | 58,00 mm |
|---|---|
| Connecteur de charge du véhicule - Hauteur | 151,10 mm |
| Connecteur de charge du véhicule - Profondeur | 236,10 mm |
| Longueur de câble | 25 ft |
| longueur à dénuder | 60 mm ±15 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude max. | 5000 m (au-dessus du niveau de la mer) |
| Indice de protection | 3R (Branché et opérationnel, l'indice de protection est garanti uniquement si les deux éléments de connexion sont des produits d'origine de Phoenix Contact ou des équivalents conformes aux normes requises.) |
Propriétés électriques
| Puissance de charge maximale | 10 kW |
|---|---|
| Nombre de phases | 1 |
| Nombre de contacts de puissance | 3 (L1, N, PE) |
| Contacts de puissance du courant de référence | 40 A |
| Contacts de puissance de la tension de référence | 250 V AC |
| Nombre de contacts de signal | 2 (CP, CS) |
| Contacts de signal du courant de référence | 2 A |
| Contacts de signal de la tension de référence | 30 V AC |
| Nature de la transmission de signaux | Impulsions modulées |
| Remarque concernant la connectique | Raccordement serti, non séparable |
| Codage de résistance | 480 Ω (Levier actionné) |
| 150 Ω (Levier non actionné) |
Propriétés mécaniques
| Cycles d'enfichage | > 10000 |
|---|---|
| Force d'enfichage | < 75 N |
| Force de retrait | < 75 N |
Design
| Ligne de conception | C-Line |
|---|---|
| Couleur du boîtier | noir |
| Couleur du modèle d'enfichage | noir |
| Couleur zone de préhension | noir |
| Couleur élément d'actionnement | argenté |
| Couleur cache de protection | noir |
| Variantes spécifiques au client | Sur demande |
Matériau
| Matériau du boîtier | Plastique |
|---|---|
| Matériau zone de préhension | Plastique tendre |
| Matériau levier d'actionnement | Métal |
| Matériau cache de protection | Plastique tendre |
| Matériau modèle d'enfichage | Plastique |
| Classe d'inflammabilité | V0 |
| Surface matériau des contacts | Ag |
Câbles
| Structure de câble | 4 x 12 AWG 1 x 10 AWG + 5 x 22 AWG |
|---|---|
| Normes / Spécifications relatives aux câbles | UL 62 |
| Diamètre extérieur du câble | 14,5 mm |
| Type de câble | droit |
| Gaine extérieure, matériau | TPE |
| Gaine extérieure, coloris | noir |
| Taux de courbure minimum | 72,5 mm |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 10 ans ; |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY FR.pdf | 6 Mbytes |
|
