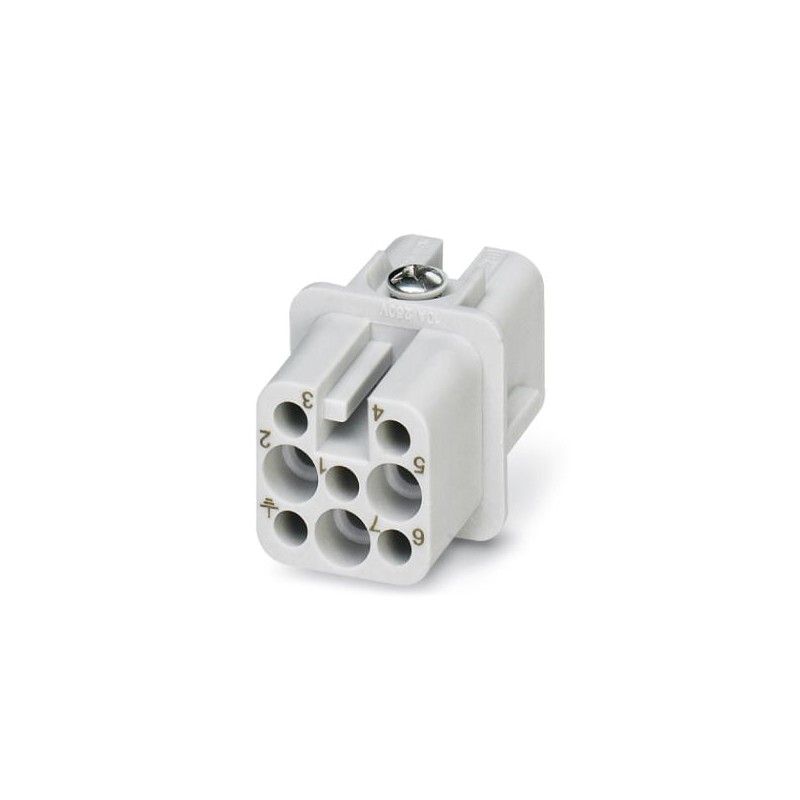

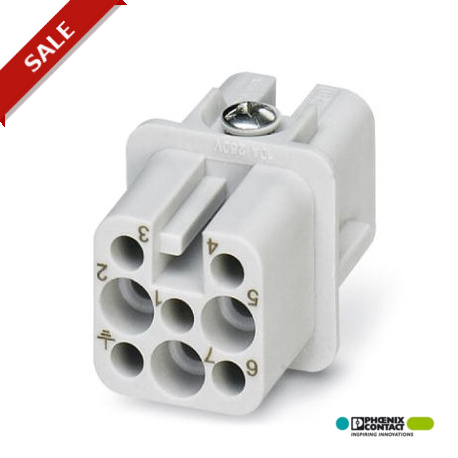

HC-D 7-I-CT-F 1584347 PHOENIX CONTACT Douille HEAVYCONNEC, série D7, 7 pôles, raccordement serti, avec vis d..
HC-D 7-I-CT-F
1584347
PHOENIX_CONTACT
Douille HEAVYCONNEC, série D7, 7 pôles, raccordement serti, avec vis d'étanchéité IP65
Insert de contact, nombre de pôles : 7+PE, taille : D7, nombre de connexions par pôle : 1, Femelle, Connexion sertie, 250 V, 10 A, 0,14 mm² ... 2,5 mm², ne convient que pour les boîtiers en plastique
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Généralités
| Remarque | pour boîtier HC-D7, contacts à sertir CK1,6-ED (contacts à sertir non compris dans la livraison) |
|---|---|
| Mode de raccordement | Raccordement serti |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Spécifications concernant l'exécution et les essais | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| CEI 60664-1, DIN CEI 60512 | |
| CEI 60352 | |
| Nombre de pôles | 7+PE |
| Cycles d'enfichage | ≥ 500 |
| Type | D7 |
| Connexion selon la norme | CEI / EN |
| Section raccordable | 0,14 mm² ... 2,5 mm² |
| Section raccordable AWG | 26 ... 14 |
| Longueur de gaine à dénuder de chaque fil | 8 mm (0,14 - 1,5 mm²) |
| 6 mm (2,5 mm²) | |
| Conseils pour le montage | Les connecteurs ne doivent être manipulés que hors charge/tension. |
| Instruction pour le montage | Avec des tensions >42 V, les raccords ne doivent être utilisés que dans des boîtiers en plastique, pour qu'aucune connexion ne puisse être établie entre le conducteur de protection et le boîtier. Le produit est déjà muni d'une vis d'étanchéité IP65 |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
|---|
Indications concernant les matériaux
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag (alternative Au) |
| Matériau de porte-contacts | PC |
| Normes/prescriptions | PC: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
Caractéristiques électriques
| Tension de référence (III/3) | 250 V |
|---|---|
| Tension de choc assignée | 4 kV |
| Courant de référence | 10 A |
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de puissance (EF012216) | 7 |
| Nombre de contacts de commande (EF012217) | 0 |
| Insert de contact sans contact (EF007324) | Oui |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 7 |
| Diamètre du contact à fiche (EF007320) | 1.6 mm |
| Matériau de l'insert de connecteur (EF007545) | Thermoplastique |
| Courant assigné In (EF008250) | 10 A |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 250 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau de l'insert de contact (EF008521) | Thermoplastique |
| Matériau du contact (EF007544) | Autres alliages de cuivre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Oui |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 21 mm |
| Hauteur (EF000040) | 32 mm |
| Profondeur (EF000049) | 21 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1584347-HC-D 7-I-CT-F | 120 Kbytes |
|
