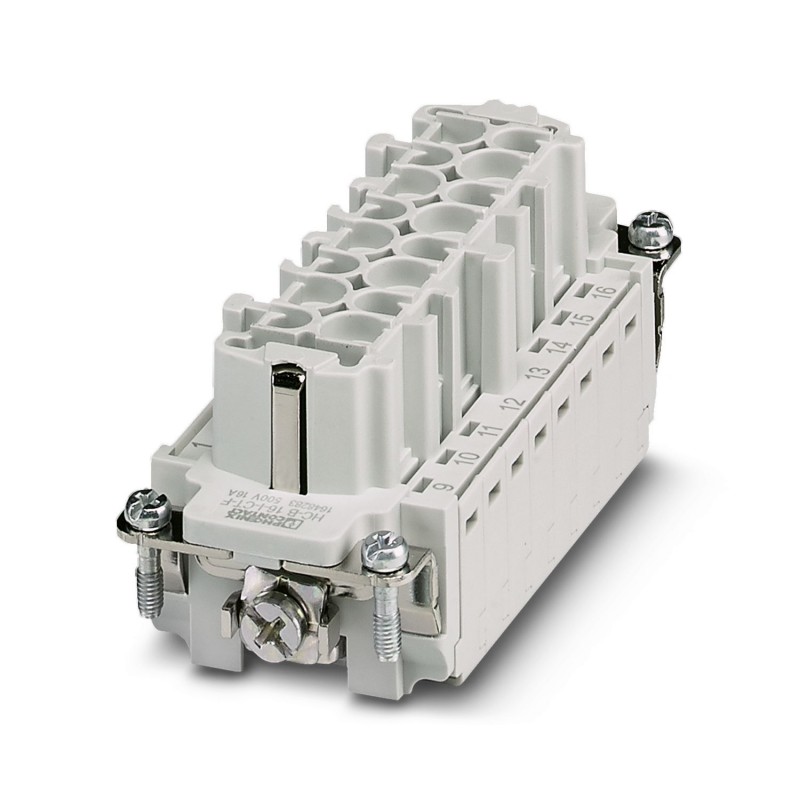

HC-B 16-I-CT-F-32 1584923 PHOENIX CONTACT Eléments de contact
HC-B 16-I-CT-F-32
1584923
PHOENIX_CONTACT
Eléments de contact
Connecteurs > Bloc de contacts
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1584923 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 539 (C-2-2017) |
| GTIN | 4046356156134 |
| Poids par pièce (hors emballage) | 0,074 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | CN (Chine) |
Généralités
| Remarque | Pour boîtiers HEAVYCONNEC-ADVANCE de type B16 et boîtiers HEAVYCONNEC de type B16 / B32, contacts à sertir CK 2,5-ED (contacts à sertir non compris dans la fourniture). |
|---|---|
| Les connecteurs ne doivent être manipulés que hors charge/tension. | |
| Mode de raccordement | Raccordement serti |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de pôles | 16+PE |
| Cycles d'enfichage | ≥ 500 |
| Taille | B16 |
| Numérotation des contacts | 17 - 32 |
| Section raccordable | 0,5 mm² ... 4 mm² |
| Section raccordable AWG | 20 ... 12 |
| Longueur de gaine à dénuder de chaque fil | 7,5 mm |
| Conseils pour le montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
| Instruction pour le montage | Pour boîtier de type B16. Les connecteurs ne doivent être enfichés que hors charge/hors tension. Démontage des contacts à sertir à l'aide d'un tournevis. Le trou pour le tournevis se trouve près de l'ouverture d'introduction des conducteurs. |
Conditions ambiantes
| Indice de protection (IP) | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag (alternative Au) |
| Matériau de porte-contacts | PA |
| Normes/prescriptions | PA: Protection incendie dans les véhicules ferroviaires - Ensembles d'exigences R22 et R23 et DIN EN 45545-2 (Niveau de risque HL1 - HL2) |
| PA: Protection incendie dans les véhicules ferroviaires - Ensemble d'exigences R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
Caractéristiques électriques
| Tension de référence (III/3) | 500 V |
|---|---|
| Tension de choc assignée | 6 kV |
| Courant de référence | 16 A |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| Spécifications concernant l'exécution et les essais | DIN EN 61984 |
| DIN EN 60664 | |
| CEI 60352 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1584923-HC-B 16-I-CT-F-32 | 135 Kbytes |
|
