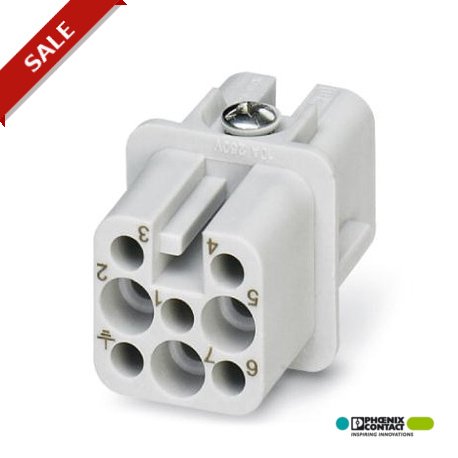

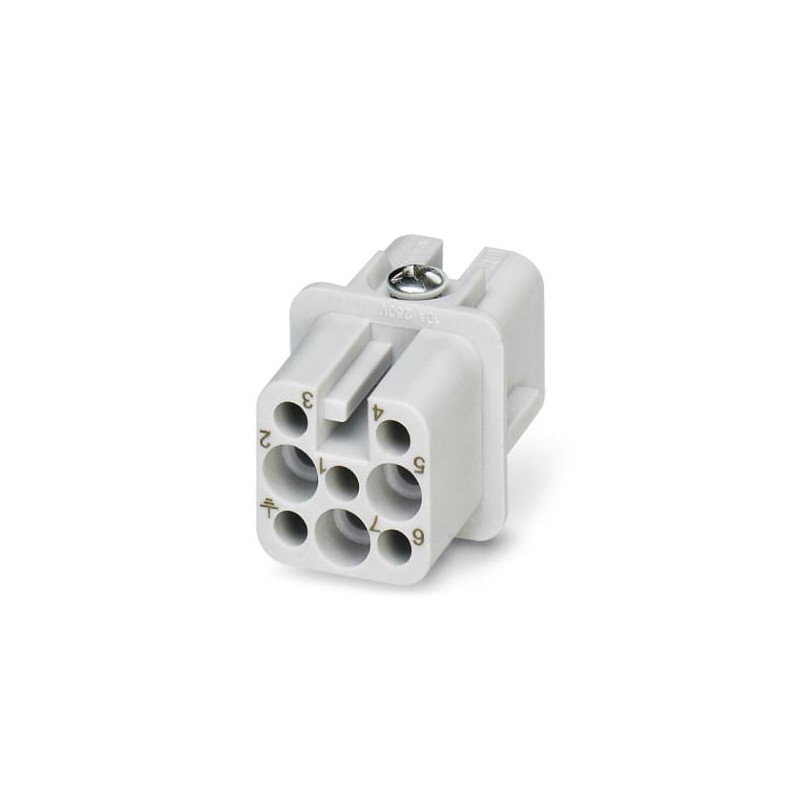

HC-D 7-I-CT-F 1584347 PHOENIX CONTACT Inserto de contactos, número de polos: 7+PE, tamaño: D7, número de con..
HC-D 7-I-CT-F
1584347
PHOENIX_CONTACT
Inserto de contactos, número de polos: 7+PE, tamaño: D7, número de conexiones por polo: 1, Hembra, Conexión crimpada, 250 V, 10 A, 0,14 mm² ... 2,5 mm², solo adecuados para carcasas de plástico
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Generalidades
| Observación | para carcasa HC-D7, contactos engastados CK1,6-ED (contactos engastados no incluidos en el volumen de suministro) |
|---|---|
| Técnica de conexión | Conexión engastada |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Normas de construcción y ensayo | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| N.º polos | 7+PE |
| Ciclos de enchufe | ≥ 500 |
| Construcción | D7 |
| Conexión según norma | IEC / EN |
| Sección de conexión | 0,14 mm² ... 2,5 mm² |
| Sección de conexión AWG | 26 ... 14 |
| Longitud a desaislar del conductor individual | 8 mm (0,14 - 1,5 mm²) |
| 6 mm (2,5 mm²) | |
| Indicaciones de montaje | Los conectores deben accionarse sólo sin carga/tensión. |
| A unas tensiones >42 V, los insertos sólo deben montarse en carcasas de plástico, ya que no se puede establecer ninguna conexión entre el conductor de protección y la carcasa. El producto contiene ya un tornillo obturador IP65. |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
|---|
Datos del material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag (alternativamente Au) |
| Material soporte de contactos | PC |
| Normas/disposiciones | PC: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 250 V |
|---|---|
| Tensión transitoria de dimensionamiento | 4 kV |
| Corriente de dimensionamiento | 10 A |
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 7 |
| Número de contactos de control (EF012217) | 0 |
| Inserto de contactos sin contactos (EF007324) | Sí |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 7 |
| Diámetro del contacto del enchufe (EF007320) | 1.6 mm |
| Material del inserto del conector (EF007545) | Termoplástico |
| Corriente nominal In (EF008250) | 10 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 250 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de engarce |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material del inserto de contacto (EF008521) | Termoplástico |
| Material del contacto (EF007544) | Otras aleaciones de cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | Sí |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 21 mm |
| Altura (EF000040) | 32 mm |
| Profundidad (EF000049) | 21 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-1584347-HC-D 7-I-CT-F | 120 Kbytes |
|
