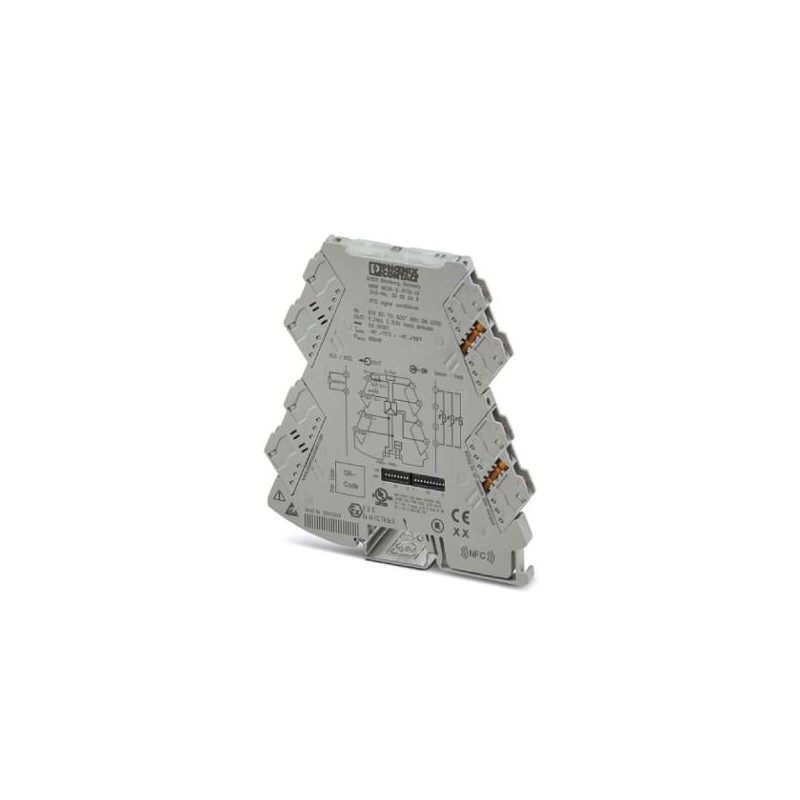

MINI MCR-2-RTD-UI 2902049 PHOENIX CONTACT Convertisseurs de mesure de thermomètre à résistance Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MINI MCR-2-RTD-UI 2902049 PHOENIX CONTACT Convertisseurs de mesure de thermomètre à résistance

MINI MCR-2-RTD-UI

2902049

PHOENIX_CONTACT

Convertisseurs de mesure de thermomètre à résistance

Convertisseur de température configurable avec technologie de connexion enfichable pour le raccordement de résistances et de transmetteurs à 2, 3, 4 conducteurs. Configurable via un commutateur DIP ou un logiciel. Technologie d’assemblage par vis, configuration standard

Plus de détails


Détecteurs > Transducteur thermique

Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $276.28
Prix unitaire: $276.28
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

Les plus vendus

En savoir plus



Données commerciales

Code de commande2902049
Unité de conditionnement1 pcs
Page cataloguePage 80 (C-5-2017)
GTIN4046356649759
Poids par pièce (hors emballage)0,110 KGM
Numéro du tarif douanier85437090
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur6,2 mm
Hauteur110,5 mm
Profondeur120,5 mm

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 70 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C

Données d'entrée

Configurable/programmableoui
Types de capteurs utilisables (RTD)Capteurs Pt, Ni, Cu
Plage de résistance linéaire0 Ω ... 4000 Ω (Etendue de mesure minimum : 10 % de la plage de mesure sélectionnée)
Courant d’alimentation du capteurenv. 200 µA
Plage de mesure de la température-200 °C ... 850 °C (Plage variable en fonction du type de capteur, réglage personnalisé de la plage à l'aide d'un logiciel, ou de façon graduée de -150 °C à 850 °C avec un commutateur DIP)
Technique de raccordement2, 3 ou 4 fils

Données de sortie

Nombre de sorties1
Configurable/programmableoui
Signal de sortie tension0 V ... 5 V (via sélecteur de codage (DIP))
1 V ... 5 V (via sélecteur de codage (DIP))
0 V ... 10 V (via sélecteur de codage (DIP))
10 V ... 0 V (via sélecteur de codage (DIP))
0 V ... 10,5 V (réglable par logiciel)
Signal de sortie courant0 mA ... 20 mA (via sélecteur de codage (DIP))
4 mA ... 20 mA (via sélecteur de codage (DIP))
20 mA ... 0 mA (via sélecteur de codage (DIP))
20 mA ... 4 mA (via sélecteur de codage (DIP))
0 mA ... 21 mA (réglable par logiciel)
Tension de sortie max.env. 12,3 V
Courant de sortie max.24,6 mA
Courant de court-circuit< 31,5 mA
Charge/charge de sortie Sortie tension≥ 10 kΩ
Charge/charge de sortie Sortie courant≤ 600 Ω (pour 20 mA)
Ondulation< 10 mVeff
< 10 mVeff(à 600 Ω)

Alimentation

Plage de tension d'alimentation9,6 V DC ... 30 V DC (Le connecteur sur profilé (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, référence 2869728) peut être utilisé pour ponter la tension d'alimentation, il s'encliquette alors sur un profilé de 35 mm selon EN 60715.)
Courant absorbé typique32 mA (24 V DC)
63 mA (12 V DC)
Consommation de puissance≤ 850 mW (pour IOUT= 20 mA, 9,6 V DC, charge 600 Ω)

Caractéristiques de raccordement

Type de raccordementRaccordement vissé
Point de connexion unifilaire rigide avec embout min0,2 mm²
Point de connexion unifilaire rigide avec embout max1,5 mm²
Point de connexion unifilaire rigide sans embout min0,2 mm²
Point de connexion unifilaire rigide sans embout max2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.1,5 mm²
Section de conducteur souple AWG min.24
Section de conducteur AWG souple max.12
Longueur à dénuder10 mm
Filetage visM3

Généralités

Erreur de transmission résistances thermométriques0,1 % * 350 K / étendue de mesure réglée ; 0,1 % > 350 K (Pt / Ni)
0,3 % * 200 K / étendue de mesure réglée ; 0,3 % > 200 K (Cu)
Erreur de transmission transmetteur de résistance2 Ω
Coefficient de température max.0,01 %/K
Circuit de protectionProtection contre les transitoires
Isolation galvaniqueIsolation renforcée selon CEI 61010-1
Catégorie de surtensionII
Degré de pollution2
Tension d'isolement assignée300 V (effectif)
Tension d'essai : entrée / sortie / alimentation3 kV (50 Hz, 1 min)
Compatibilité électromagnétiqueConformité à la directive CEM
EmissionEN 61000-6-4
ImmunitéEN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations.
Matériau du boîtierPBT
Emplacement pour le montageindifférent
Conseils pour le montagePour le pontage de la tension d'alimentation, le connecteur peut être utilisé et encliqueté sur un profilé de 35 mm selon EN 60715.
ConformitéConformité CE
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA/CanadaUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6
Certificat de transport maritimeDNV GL 14445-15HH
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24HL 1 - HL 2

Données CEM

DénominationChamp électromagnétique HF
Normes/PrescriptionsEN 61000-4-3
Ecart courant par rapport à la valeur finale de la plage de mesure0,06 %
DénominationPerturbations transitoires rapides (en salves)
Normes/PrescriptionsEN 61000-4-4
Ecart courant par rapport à la valeur finale de la plage de mesure0,1 %
DénominationGrandeurs perturbatrices acheminées
Normes/PrescriptionsEN 61000-4-6
Ecart courant par rapport à la valeur finale de la plage de mesure0,07 %

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM
EmissionEN 61000-6-4
Normes/PrescriptionsEN 61000-4-2
DénominationChamp électromagnétique HF
Normes/PrescriptionsEN 61000-4-3
EN 61000-4-4
EN 61000-4-5
DénominationGrandeurs perturbatrices acheminées
Normes/PrescriptionsEN 61000-4-6
Isolation galvaniqueIsolation renforcée selon CEI 61010-1
ConformitéConformité CE
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA/CanadaUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24HL 1 - HL 2

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications


ETIM for 2902049 Détecteurs (EC002919)
Caractéristique Valeur
Plage de mesure (EF001836) -200 °C
Sortie analogique 0 mA ... 20 mA (EF006808) Non
Sortie analogique 4 mA ... 20 mA (EF006810) Non
Sortie analogique 0 V ... 2 V (EF009886) Non
Sortie analogique 0 V ... 5 V (EF009887) Oui
Sortie analogique 0 V ... 10 V (EF006807) Oui
Sortie analogique 2 V ... 10 V (EF009888) Non
Avec sortie de commutation (EF005225) Non
Adapté à un montage sur rail (EF001126) Oui
Fonction de configuration intégrée (EF003064) Oui
Finition CEM (EF001062) Oui
Température ambiante (EF002386) 70 °C
Poids (EF000167) 0.11 kg
