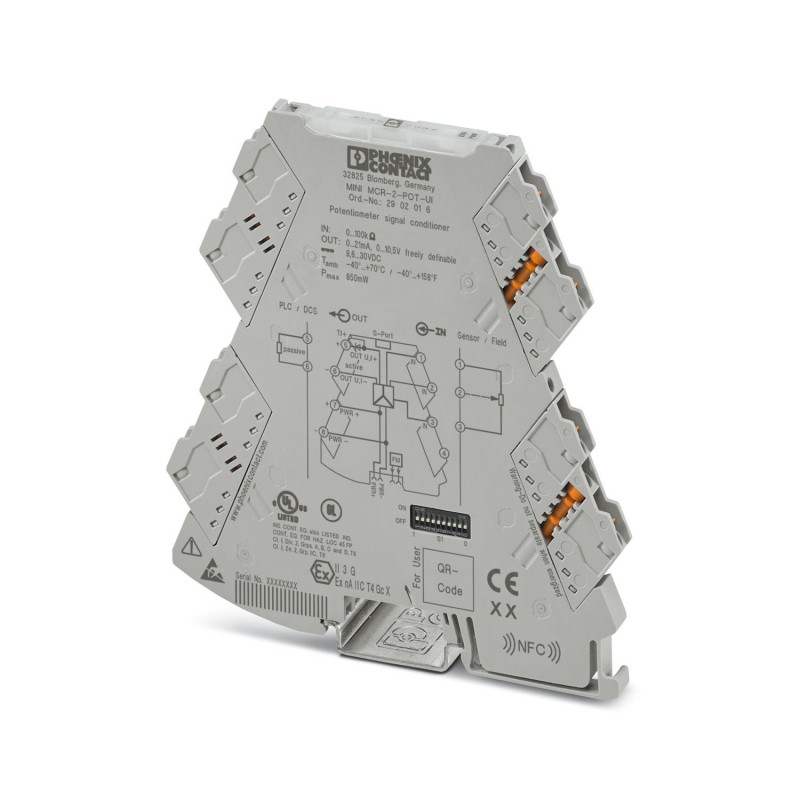

MINI MCR-2-POT-UI 2902016 PHOENIX CONTACT Convertisseurs de résistances / de potentiomètre
MINI MCR-2-POT-UI
2902016
PHOENIX_CONTACT
Convertisseurs de résistances / de potentiomètre
Convertisseur de position de potentiomètre configurable avec technologie de connexion enfichable pour connecter des potentiomètres de 0 Ω ... 100 Ω à 0 kΩ ... 100 kΩ. Configurable via un commutateur DIP ou un logiciel. Technologie d’assemblage par vis, configuration standard
Convertisseur de mesure potentiomètre configurable avec technologie de raccordement enfichable pour le raccordement des potentiomètres de 0 Ω ... 100 Ω à 0 kΩ ... 100 kΩ. Configurable par DIP switch ou avec un logiciel. Technologie de raccordement vissé, configuration standard
Détecteurs > Amplificateur séparateur
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
Propriétés du produit
| Type de produit | Convertisseur de position du potentiomètre |
| Gamme de produits | MINI Analog Pro |
| Nombre de voies | 1 |
| Configuration | DIP switch |
| Logiciel | |
| Application | |
| État de la gestion des données | |
| Révision de l'article | 13 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
Propriétés du système
| Fonctionnalité | |
| Configuration | DIP switch |
| Logiciel | |
| Application | |
Propriétés électriques
| Isolation galvanique | Isolation 3 voies |
| Circuit de protection | Protection contre les transitoires |
| Réponse indicielle (0 - 99 %) | < 60 ms |
| Coefficient de température max. | 0,01 %/K |
| Coefficient de température typ. | 0,01 %/K |
| Erreur de transmission max. | < 0,1 % (R < 240 Ω = < 0,2 %) |
| Isolation galvanique Entrée/sortie/alimentation | |
| Tension d'isolement assignée | 300 Veff |
| Tension d'essai | 3 kV AC (50 Hz, 60 s) |
| Isolant | Isolation renforcée selon CEI/EN 61010-1 |
| Alimentation | |
| Tension nominale d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 9,6 V DC ... 30 V DC (Le connecteur sur profilé (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, référence 2869728) peut être utilisé pour ponter la tension d'alimentation, il s'encliquette alors sur un profilé de 35 mm selon EN 60715.) |
| Courant absorbé typique | 33 mA (24 V DC) |
| 68 mA (12 V DC) | |
| Consommation de puissance | ≤ 850 mW (pour IOUT= 20 mA, 9,6 V DC, charge 600 Ω) |
Données d'entrée
| Signal: Résistance | |
| Nombre d'entrées | 1 |
| Sources d'entrée utilisables | Potentiomètre à 3 fils |
| Plage de résistance | 0 Ω ... 100 Ω |
| 0 Ω ... 100 kΩ | |
Données de sortie
| Signal: Tension/courant | |
| Nombre de sorties | 1 |
| Signal de sortie tension | 1 V ... 5 V (via DIP switch) |
| 10 V ... 0 V (via DIP switch) | |
| 0 V ... 5 V (via DIP switch) | |
| 0 V ... 10 V (via DIP switch) | |
| 0 V ... 10,5 V (réglable par logiciel) | |
| Signal de sortie tension maximale | 12,3 V |
| Tension de marche à vide | < 17,5 V |
| Signal de sortie courant | 0 mA ... 20 mA (via DIP switch) |
| 4 mA ... 20 mA (via DIP switch) | |
| 20 mA ... 0 mA (via DIP switch) | |
| 20 mA ... 4 mA (via DIP switch) | |
| 0 mA ... 21 mA (réglable par logiciel) | |
| Signal de sortie courant maximal | 24,6 mA |
| Courant de court-circuit | < 31,5 mA |
| Charge/charge de sortie Sortie tension | ≥ 10 kΩ |
| Charge/charge de sortie Sortie courant | ≤ 600 Ω (20 mA) |
| Ondulation | < 20 mVCC |
| < 20 mVCC(10 kΩ) | |
| Résolution sorties (tension) | 1 mV |
| Résolution sorties (courant) | 2 µA |
| Comportement en cas de défaut de capteur | configurables |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 10 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² (avec embout) |
| 0,14 mm² ... 2,5 mm² (sans embout) | |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 (souple) |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Données Ex
| Installation Ex (EPL) | Gc |
| Div. 2 |
Interfaces
| Données: Interface IFS | |
| Type de raccordement | Micro USB type B |
Signalisation
| Témoin de présence de la tension de service | LED verte |
| Affichage des défauts | LED rouge |
Dimensions
| Largeur | 6,2 mm |
| Hauteur | 109,81 mm |
| Profondeur | 119,2 mm |
Indications sur les matériaux
| Couleur | gris (RAL 7042) |
| Matériau du boîtier | PBT |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 (pas évalué par UL) |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (pas de condensation) |
Homologations
| CE | |
| Certificat | Conformité CE |
| ATEX | |
| Repérage | II 3 G Ex ec IIC T4 Gc |
| Certificat | BVS 20 ATEX E 024 X |
| UKCA Ex (UKEX) | |
| Repérage | II 3 G Ex ec IIC T4 Gc |
| Certificat | PxCIF21UKEX2902049X |
| IECEx | |
| Repérage | Ex ec IIC T4 Gc |
| Certificat | IECEx BVS 20.0017X |
| UL, USA / Canada | |
| Repérage | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| Class I, Zone 2, Group IIC T5 | |
| Homologation construction navale | |
| Certificat | DNV GL TAA00002UA |
| EAC Ex | |
| Repérage | 2Ex ec IIC T4 Gc |
| Certificat | BY/112 02.01 TP012 103.01 00079 |
| Données GL DNV | |
| Temperature | B |
| Humidity | B |
| Vibration | A |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Données CEM
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Immunité | EN 61000-6-2 |
| Remarque | De faibles écarts peuvent survenir lors de perturbations. |
| Emission | EN 61000-6-4 |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge électrostatique | |
| Remarque | Il faut prendre des mesures de protection contre les décharges électrostatiques. |
| Champ électromagnétique HF | |
| Dénomination | Champ électromagnétique HF |
| Normes/Prescriptions | EN 61000-4-3 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 0,2 % |
| Transitoires électriques rapides (en salves) | |
| Dénomination | Perturbations transitoires rapides (en salves) |
| Normes/Prescriptions | EN 61000-4-4 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 0,4 % |
| Ondes de choc (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Perturbations conduites | |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 0,2 % |
Normes et spécifications
| Isolation galvanique | Isolation 3 voies |
Montage
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Pour le pontage de la tension d'alimentation, le connecteur de bus sur rail DIN peut être utilisé et encliqueté sur un rail DIN de 35 mm selon EN 60715. |
| Emplacement pour le montage | indifférent |
| Caractéristique | Valeur |
|---|---|
| Type d'alimentation électrique (EF001469) | Autre |
| Tension d'alimentation assignée CC (EF007078) | 9.6 V |
| Nombre de plages d'entrée -60 mV ... +60 mV (EF006927) | 0 |
| Nombre de plages d'entrée -100 mV ... +100 mV (EF006912) | 0 |
| Nombre de plages d'entrée -300 mV ... +300 mV (EF006920) | 0 |
| Nombre de plages d'entrée -500 mV ... +500 mV (EF006926) | 0 |
| Nombre de plages d'entrée -1 V ... +1 V (EF006906) | 0 |
| Nombre de plages d'entrée -2 V ... +2 V (EF006913) | 0 |
| Nombre de plages d'entrée -2,5 V ... +2,5 V (EF006915) | 0 |
| Nombre de plages d'entrée -5 V ... +5 V (EF006923) | 0 |
| Nombre de plages d'entrée -10 V ... +10 V (EF006909) | 0 |
| Nombre de plages d'entrée -20 V ... +20 V (EF006917) | 0 |
| Nombre de plages d'entrée 0 mV ... 60 mV (EF006905) | 0 |
| Nombre de plages d'entrée 0 mV ... 100 mV (EF006893) | 0 |
| Nombre de plages d'entrée 0 mV ... 200 mV (EF006898) | 0 |
| Nombre de plages d'entrée 0 mV ... 300 mV (EF006901) | 0 |
| Nombre de plages d'entrée 0 mV ... 500 mV (EF006904) | 0 |
| Nombre de plages d'entrée 0 V ... 1 V (EF006890) | 0 |
| Nombre de plages d'entrée 0 V ... 2 V (EF006894) | 0 |
| Nombre de plages d'entrée 0 V ... 2,5 V (EF006895) | 0 |
| Nombre de plages d'entrée 0 V ... 5 V (EF006903) | 0 |
| Nombre de plages d'entrée 0 V ... 10 V (EF006892) | 0 |
| Nombre de plages d'entrée 0 V ... 20 V (EF006897) | 0 |
| Nombre de plages d'entrée 0 V ... 24 V (EF006899) | 0 |
| Nombre de plages d'entrée 0 V ... 30 V (EF006900) | 0 |
| Nombre de plages d'entrée 1 V ... 5 V (EF006907) | 0 |
| Nombre de plages d'entrée 2 V ... 10 V (EF006914) | 0 |
| Nombre de plages d'entrée +5 V ... -5 V (EF006889) | 0 |
| Nombre de plages d'entrée +10 V ... -10 V (EF006888) | 0 |
| Nombre de plages d'entrée 5 V ... 0 V (EF006924) | 0 |
| Nombre de plages d'entrée 5 V ... 1 V (EF006925) | 0 |
| Nombre de plages d'entrée 10 V ... 0 V (EF006910) | 0 |
| Nombre de plages d'entrée 10 V ... 2 V (EF006911) | 0 |
| Nombre de plages d'entrée 0 mA ... 5 mA (EF006902) | 0 |
| Nombre de plages d'entrée 0 mA ... 10 mA (EF006891) | 0 |
| Nombre de plages d'entrée 0 mA ... 20 mA (EF006896) | 0 |
| Nombre de plages d'entrée 4 mA ... 20 mA (EF006921) | 0 |
| Nombre de plages d'entrée -5 mA ... +5 mA (EF006922) | 0 |
| Nombre de plages d'entrée -10 mA ... +10 mA (EF006908) | 0 |
| Nombre de plages d'entrée -20 mA ... +20 mA (EF006916) | 0 |
| Nombre de plages d'entrée 20 mA ... 0 mA (EF006918) | 0 |
| Nombre de plages d'entrée 20 mA ... 4 mA (EF006919) | 0 |
| Nombre de plages de sortie -60 mV ... +60 mV (EF006880) | 0 |
| Nombre de plages de sortie -100 mV ... +100 mV (EF006865) | 0 |
| Nombre de plages de sortie -300 mV ... +300 mV (EF006873) | 0 |
| Nombre de plages de sortie -500 mV ... +500 mV (EF006879) | 0 |
| Nombre de plages de sortie -1 V ... +1 V (EF006859) | 0 |
| Nombre de plages de sortie -2 V ... +2 V (EF006866) | 0 |
| Nombre de plages de sortie -2,5 V ... +2,5 V (EF006868) | 0 |
| Nombre de plages de sortie -5 V ... +5 V (EF006876) | 0 |
| Nombre de plages de sortie -10 V ... +10 V (EF006862) | 0 |
| Nombre de plages de sortie -20 V ... +20 V (EF006870) | 0 |
| Nombre de plages de sortie 0 mV ... 60 mV (EF006858) | 0 |
| Nombre de plages de sortie 0 mV ... 100 mV (EF006846) | 0 |
| Nombre de plages de sortie 0 mV ... 200 mV (EF006851) | 0 |
| Nombre de plages de sortie 0 mV ... 300 mV (EF006854) | 0 |
| Nombre de plages de sortie 0 mV ... 500 mV (EF006857) | 0 |
| Nombre de plages de sortie 0 V ... 1 V (EF006843) | 0 |
| Nombre de plages de sortie 0 V ... 2 V (EF006847) | 0 |
| Nombre de plages de sortie 0 V ... 2,5 V (EF006848) | 0 |
| Nombre de plages de sortie 0 V ... 5 V (EF006856) | 1 |
| Nombre de plages de sortie 0 V ... 10 V (EF006845) | 1 |
| Nombre de plages de sortie 0 V ... 20 V (EF006850) | 0 |
| Nombre de plages de sortie 0 V ... 24 V (EF006852) | 0 |
| Nombre de plages de sortie 0 V ... 30 V (EF006853) | 0 |
| Nombre de plages de sortie 1 V ... 5 V (EF006860) | 1 |
| Nombre de plages de sortie 2 V ... 10 V (EF006867) | 0 |
| Nombre de plages de sortie +5 V ... -5 V (EF006842) | 0 |
| Nombre de plages de sortie +10 V ... -10 V (EF006841) | 0 |
| Nombre de plages de sortie 5 V ... 0 V (EF006877) | 0 |
| Nombre de plages de sortie 5 V ... 1 V (EF006878) | 0 |
| Nombre de plages de sortie 10 V ... 0 V (EF006863) | 1 |
| Nombre de plages de sortie 10 V ... 2 V (EF006864) | 0 |
| Nombre de plages de sortie 0 mA ... 5 mA (EF006855) | 0 |
| Nombre de plages de sortie 0 mA ... 10 mA (EF006844) | 0 |
| Nombre de plages de sortie 0 mA ... 20 mA (EF006849) | 1 |
| Nombre de plages de sortie 4 mA ... 20 mA (EF006874) | 1 |
| Nombre de plages de sortie -5 mA ... +5 mA (EF006875) | 0 |
| Nombre de plages de sortie -10 mA ... +10 mA (EF006861) | 0 |
| Nombre de plages de sortie -20 mA ... +20 mA (EF006869) | 0 |
| Nombre de plages de sortie 20 mA ... 0 mA (EF006871) | 1 |
| Nombre de plages de sortie 20 mA ... 4 mA (EF006872) | 1 |
| Nombre de canaux (EF000259) | 1 |
| Sortie de signalisation de défaut (EF007499) | Non |
| À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Hauteur (EF000040) | 109.81 mm |
| Largeur (EF000008) | 6.2 mm |
| Profondeur (EF000049) | 119.2 mm |
| Puissance absorbée (EF000346) | 0.85 W |
| Charge (EF007096) | 600 Ohm |
| Température de fonctionnement (EF002393) | -40 °C |
| Dérive de température (EF007507) | 0.01 %/K |
| Type de boîtier (EF007276) | Appareil encastré |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Type de montage (EF000003) | Barre profilée fixation à vis |
| Classe de protection (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2902016-MINI MCR-2-POT-UI | 134 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
