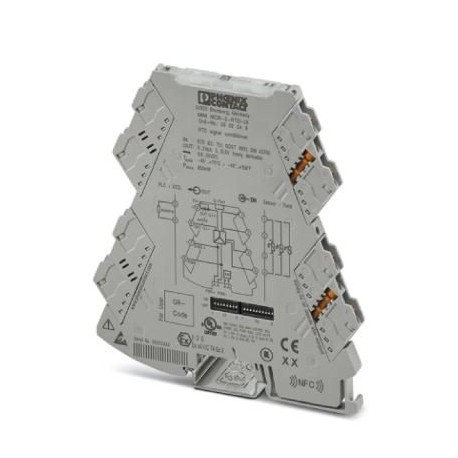

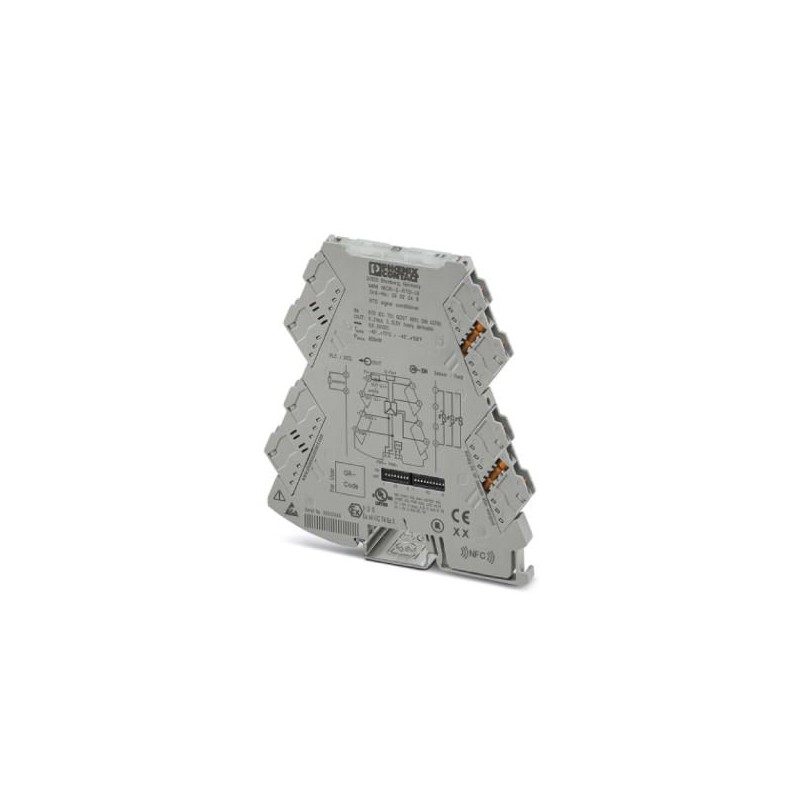

MINI MCR-2-RTD-UI 2902049 PHOENIX CONTACT Transdutor de termômetro de resistência
MINI MCR-2-RTD-UI
2902049
PHOENIX_CONTACT
Transdutor de termômetro de resistência
Interface
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2902049 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 80 (C-5-2017) |
| GTIN | 4046356649759 |
| Peso por unidade (exclusive embalagem) | 110,000 GRM |
| Número do imposto alfandegário | 85437090 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Dados de entrada
| Configurável/Programável | sim |
|---|---|
| Tipos de sensores utilizados (RTD) | Sensores Pt, Ni, Cu |
| Faixa de resistência linear | 0 Ω ... 4000 Ω (Faixa de medição mínima: 10 % da área de medição selecionada) |
| Corrente de alimentação de sensor | ca. 200 µA |
| Faixa de medição de temperatura | -200 °C ... 850 °C (A faixa depende do tipo de sensor e pode ser ajustada livremente mediante o software ou de -150 °C a 850 °C em níveis através de chave DIP) |
| Tecnologia de conexão | 2, 3, 4 condutores |
Dados de saída
| Quantidade de saídas | 1 |
|---|---|
| Configurável/Programável | sim |
| Sinal de saída tensão | 0 V ... 5 V (via chave DIP) |
| 1 V ... 5 V (via chave DIP) | |
| 0 V ... 10 V (via chave DIP) | |
| 10 V ... 0 V (via chave DIP) | |
| 0 V ... 10,5 V (ajustável via Software) | |
| Sinal de saída corrente | 0 mA ... 20 mA (via chave DIP) |
| 4 mA ... 20 mA (via chave DIP) | |
| 20 mA ... 0 mA (via chave DIP) | |
| 20 mA ... 4 mA (via chave DIP) | |
| 0 mA ... 21 mA (ajustável via Software) | |
| máx. tensão de saída | ca. 12,3 V |
| máx. corrente de saída | 24,6 mA |
| Corrente contra curto-circuito | < 31,5 mA |
| Carga/carga de saída da saída de tensão | ≥ 10 kΩ |
| Carga/carga de saída da saída de corrente | ≤ 600 Ω (com 20 mA) |
| Ripple | < 10 mVeff |
| < 10 mVeff(com 600 Ω) |
Alimentação
| Faixa de tensão de alimentação | 9,6 V DC ... 30 V DC (Para jumpeamento da tensão de alimentação pode ser utilizado o conector T (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código 2869728), travável sobre o trilho de fixação de 35 mm conforme EN 60715) |
|---|---|
| Consumo de corrente típico | 32 mA (24 V DC) |
| 63 mA (12 V DC ) | |
| Consumo de corrente | ≤ 850 mW (com IOUT= 20 mA, 9,6 V DC, 600 Ω de carga) |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Condutor único/ponto de prensagem rígido com terminal tubular mín. | 0,2 mm² |
| Condutor único/ponto de prensagem rígido com terminal tubular máx. | 1,5 mm² |
| Condutor único/ponto de prensagem rígido sem terminal tubular mín. | 0,2 mm² |
| Condutor único/ponto de prensagem rígido sem terminal tubular máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor flexível AWG mín. | 24 |
| Bitola do condutor flexível AWG máx. | 12 |
| Comprimento de isolamento | 10 mm |
| Rosca | M3 |
Geral
| Erro de transmissão termômetro de resistência | 0,1 % * 350 K / faixa de medição ajustada; 0,1 % > 350 K (Pt / Ni) |
|---|---|
| 0,3 % * 200 K / faixa de medição ajustada; 0,3 % > 200 K (Cu) | |
| Erro de transmissão emissor de resistência | 2 Ω |
| Coeficiente de temperatura máximo | 0,01 %/K |
| Ligação de proteção | Proteção contra transientes |
| Isolação galvânica | Isolamento reforçado conforme IEC 61010-1 |
| Categoria de sobretensão | II |
| Grau de impurezas | 2 |
| Tensão de isolamento nominal | 300 V (efetivo) |
| Tensão de teste entrada/saída/alimentação | 3 kV (50 Hz, 1 min) |
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
| Radiação de interferência | EN 61000-6-4 |
| Imunidade a interferência | EN 61000-6-2 Durante a influência de interferências, podem ocorrer pequenos desvios. |
| Material caixa | PBT |
| Posição de montagem | opcional |
| Instrução de montagem | Para jumpeamento da tensão de alimentação pode ser utilizado o conector T, travável sobre o trilho de fixação de 35 mm conforme EN 60715. |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Certificado de navegação | DNV GL 14445-15HH |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Dados EMC
| Denominação | Campo HF eletromagnético |
|---|---|
| Normas / Determinações | EN 61000-4-3 |
| Desvio típico de valor final da faixa de medição | 0,06 % |
| Denominação | Falhas transiantes rápidas (Burst) |
| Normas / Determinações | EN 61000-4-4 |
| Desvio típico de valor final da faixa de medição | 0,1 % |
| Denominação | Interferências induzidas |
| Normas / Determinações | EN 61000-4-6 |
| Desvio típico de valor final da faixa de medição | 0,07 % |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
|---|---|
| Radiação de interferência | EN 61000-6-4 |
| Normas / Determinações | EN 61000-4-2 |
| Denominação | Campo HF eletromagnético |
| Normas / Determinações | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Denominação | Interferências induzidas |
| Normas / Determinações | EN 61000-4-6 |
| Isolação galvânica | Isolamento reforçado conforme IEC 61010-1 |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
