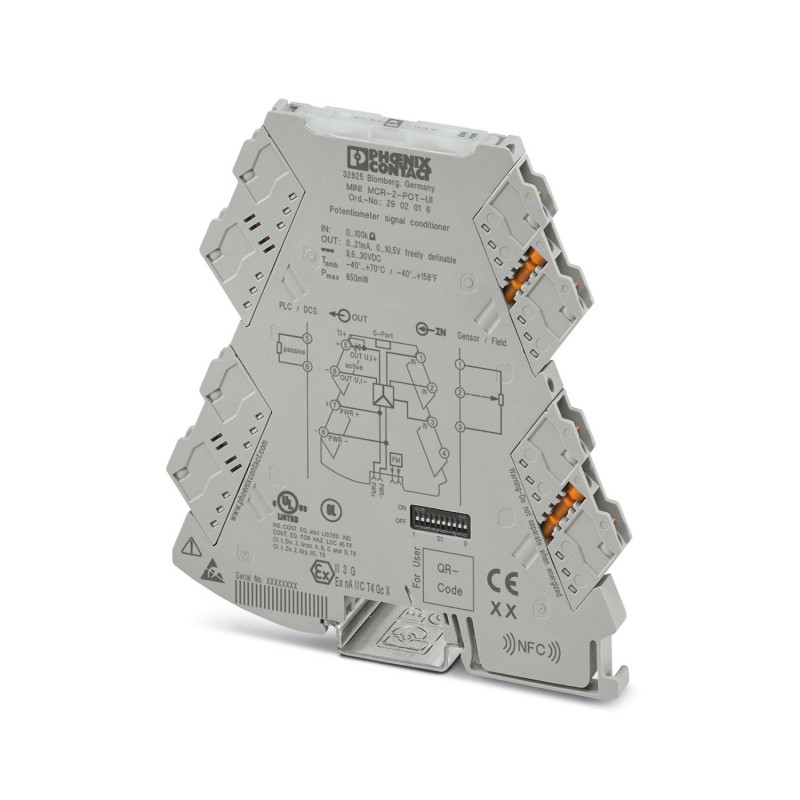

MINI MCR-2-POT-UI 2902016 PHOENIX CONTACT Convertidor de posición de potenciómetro configurable con técnica ..
MINI MCR-2-POT-UI
2902016
PHOENIX_CONTACT
Convertidor de posición de potenciómetro configurable con técnica de conexión enchufable para la conexión de potenciómetros de 0 Ω ... 100 Ω a 0 kΩ ... 100 kΩ. Configurable a través del interruptor DIP o del software. Técnica de conexión por tornillo, configuración estándar
Sensores > Amplificador de aislamiento
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
Propiedades del artículo
| Tipo de producto | Convertidores de posición de potenciómetro |
| Familia de productos | MINI Analog Pro |
| Número de canales | 1 |
| Configuración | Conmutador DIP |
| Software | |
| App | |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 13 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
Propiedades de sistema
| Funcionalidad | |
| Configuración | Conmutador DIP |
| Software | |
| App | |
Propiedades eléctricas
| Separación galvánica | Separación de 3 vías |
| Circuito de protección | Protección contra transitorios |
| Respuesta gradual (0-99 %) | < 60 ms |
| Coeficiente de temperatura máximo | 0,01 %/K |
| Coeficiente de temperatura típico | 0,01 %/K |
| Error de transmisión máximo | < 0,1 % (R < 240 Ω = < 0,2 %) |
| Separación galvánica Entrada/salida/alimentación | |
| Tensión de aislamiento de dimensionamiento | 300 Veff |
| Tensión de prueba | 3 kV AC (50 Hz, 60 s) |
| Aislamiento | Aislamiento reforzado según IEC/EN 61010-1 |
| Alimentación | |
| Tensión nominal de alimentación | 24 V DC |
| Tensión de alimentación | 9,6 V DC ... 30 V DC (Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril DIN (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código de artículo 2869728), que puede encajarse en el carril DIN de 35 mm según EN 60715) |
| Absorción de corriente típica | 33 mA (24 V DC) |
| 68 mA (12 V DC) | |
| Consumo de potencia | ≤ 850 mW (con IOUT= 20 mA, 9,6 V DC, carga de 600 Ω) |
Datos de entrada
| Señal: Resistencia | |
| Número de entradas | 1 |
| Fuentes de entrada utilizables | Potenciómetro de 3 hilos |
| Intervalo de resistencia | 0 Ω ... 100 Ω |
| 0 Ω ... 100 kΩ | |
Datos de salida
| Señal: Tensión/corriente | |
| Número de salidas | 1 |
| Señal de salida tensión | 1 V ... 5 V (mediante selector DIP) |
| 10 V ... 0 V (mediante selector DIP) | |
| 0 V ... 5 V (mediante selector DIP) | |
| 0 V ... 10 V (mediante selector DIP) | |
| 0 V ... 10,5 V (ajustable a través de software) | |
| Señal de salida tensión máxima | 12,3 V |
| Tensión en circuito abierto | < 17,5 V |
| Señal de salida corriente | 0 mA ... 20 mA (mediante selector DIP) |
| 4 mA ... 20 mA (mediante selector DIP) | |
| 20 mA ... 0 mA (mediante selector DIP) | |
| 20 mA ... 4 mA (mediante selector DIP) | |
| 0 mA ... 21 mA (ajustable a través de software) | |
| Señal de salida corriente máxima | 24,6 mA |
| Corriente de cortocircuito | < 31,5 mA |
| Carga/Carga de salida Salida de tensión | ≥ 10 kΩ |
| Carga/Carga de salida Salida de corriente | ≤ 600 Ω (20 mA) |
| Ripple | < 20 mVPP |
| < 20 mVPP(10 kΩ) | |
| Resolución Salidas (tensión) | 1 mV |
| Resolución Salidas (corriente) | 2 µA |
| Comportamiento en caso de fallo de sensor | configurables |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 10 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² (con puntera) |
| 0,14 mm² ... 2,5 mm² (sin puntera) | |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 (flexible) |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Datos Ex
| Instalación Ex (EPL) | Gc |
| Div. 2 |
Interfaces
| Datos: Interfaz IFS | |
| Tipo de conexión | Micro USB Modelo B |
Señalización
| Indicación de la tensión de servicio | LED verde |
| Indicación de errores | LED rojo |
Dimensiones
| Anchura | 6,2 mm |
| Altura | 109,81 mm |
| Profundidad | 119,2 mm |
Datos del material
| Color | gris (RAL 7042) |
| Material carcasa | PBT |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 (no evaluado por UL) |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| ATEX | |
| Marcado | II 3 G Ex ec IIC T4 Gc |
| Certificado | BVS 20 ATEX E 024 X |
| UKCA Ex (UKEX) | |
| Marcado | II 3 G Ex ec IIC T4 Gc |
| Certificado | PxCIF21UKEX2902049X |
| IECEx | |
| Marcado | Ex ec IIC T4 Gc |
| Certificado | IECEx BVS 20.0017X |
| UL, EE. UU. / Canadá | |
| Marcado | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| Class I, Zone 2, Group IIC T5 | |
| Homologación para la construcción naval | |
| Certificado | DNV GL TAA00002UA |
| EAC Ex | |
| Marcado | 2Ex ec IIC T4 Gc |
| Certificado | BY/112 02.01 TP012 103.01 00079 |
| Datos DNV GL | |
| Temperature | B |
| Humidity | B |
| Vibración | A |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Resistencia a interferencias | EN 61000-6-2 |
| Observación | Durante las interferencias pueden producirse ligeras desviaciones. |
| Emisión de interferencias | EN 61000-6-4 |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Observación | Deben tomarse medidas de protección contra una descarga electrostática. |
| Campo electromagnético AF | |
| Denominación | Campo electromagnético HF |
| Normas/especificaciones | EN 61000-4-3 |
| Desviación típica del valor final del margen de medición | 0,2 % |
| Transitorios rápidos (Burst) | |
| Denominación | Averías transitorias rápidas (ráfaga) |
| Normas/especificaciones | EN 61000-4-4 |
| Desviación típica del valor final del margen de medición | 0,4 % |
| Sobrecorriente momentánea (surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Perturbaciones conducidas | |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Desviación típica del valor final del margen de medición | 0,2 % |
Normas y especificaciones
| Separación galvánica | Separación de 3 vías |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril, el cual puede encajarse en un carril DIN de 35 mm según EN 60715. |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Tipo de corriente de alimentación (EF001469) | Otros |
| Voltaje de suministro de CC nominal (EF007078) | 9.6 V |
| Número de rangos de entrada -60 mV ... +60 mV (EF006927) | 0 |
| Número de rangos de entrada -100 mV ... +100 mV (EF006912) | 0 |
| Número de rangos de entrada -300 mV ... +300 mV (EF006920) | 0 |
| Número de rangos de entrada -500 mV ... +500 mV (EF006926) | 0 |
| Número de rangos de entrada -1 V ... +1 V (EF006906) | 0 |
| Número de rangos de entrada -2 V ... +2 V (EF006913) | 0 |
| Número de rangos de entrada -2,5 V ... +2,5 V (EF006915) | 0 |
| Número de rangos de entrada -5 V ... +5 V (EF006923) | 0 |
| Número de rangos de entrada -10 V ... +10 V (EF006909) | 0 |
| Número de rangos de entrada -20 V ... +20 V (EF006917) | 0 |
| Número de rangos de entrada 0 mV ... 60 mV (EF006905) | 0 |
| Número de rangos de entrada 0 mV ... 100 mV (EF006893) | 0 |
| Número de rangos de entrada 0 mV ... 200 mV (EF006898) | 0 |
| Número de rangos de entrada 0 mV ... 300 mV (EF006901) | 0 |
| Número de rangos de entrada 0 mV ... 500 mV (EF006904) | 0 |
| Número de rangos de entrada 0 V ... 1 V (EF006890) | 0 |
| Número de rangos de entrada 0 V ... 2 V (EF006894) | 0 |
| Número de rangos de entrada 0 V ... 2,5 V (EF006895) | 0 |
| Número de rangos de entrada 0 V ... 5 V (EF006903) | 0 |
| Número de rangos de entrada 0 V ... 10 V (EF006892) | 0 |
| Número de rangos de entrada 0 V ... 20 V (EF006897) | 0 |
| Número de rangos de entrada 0 V ... 24 V (EF006899) | 0 |
| Número de rangos de entrada 0 V ... 30 V (EF006900) | 0 |
| Número de rangos de entrada 1 V ... 5 V (EF006907) | 0 |
| Número de rangos de entrada 2 V ... 10 V (EF006914) | 0 |
| Número de rangos de entrada +5 V ... -5 V (EF006889) | 0 |
| Número de rangos de entrada +10 V ... -10 V (EF006888) | 0 |
| Número de rangos de entrada 5 V ... 0 V (EF006924) | 0 |
| Número de rangos de entrada 5 V ... 1 V (EF006925) | 0 |
| Número de rangos de entrada 10 V ... 0 V (EF006910) | 0 |
| Número de rangos de entrada 10 V ... 2 V (EF006911) | 0 |
| Número de rangos de entrada 0 mA ... 5 mA (EF006902) | 0 |
| Número de rangos de entrada 0 mA ... 10 mA (EF006891) | 0 |
| Número de rangos de entrada 0 mA ... 20 mA (EF006896) | 0 |
| Número de rangos de entrada 4 mA ... 20 mA (EF006921) | 0 |
| Número de rangos de entrada -5 mA ... +5 mA (EF006922) | 0 |
| Número de rangos de entrada -10 mA ... +10 mA (EF006908) | 0 |
| Número de rangos de entrada -20 mA ... +20 mA (EF006916) | 0 |
| Número de rangos de entrada 20 mA ... 0 mA (EF006918) | 0 |
| Número de rangos de entrada 20 mA ... 4 mA (EF006919) | 0 |
| Número de rangos de salida -60 mA ... +60 mV (EF006880) | 0 |
| Número de rangos de salida -100 mA ... +100 mV (EF006865) | 0 |
| Número de rangos de salida -300 mA ... +300 mV (EF006873) | 0 |
| Número de rangos de salida -500 mA ... +500 mV (EF006879) | 0 |
| Número de rangos de salida -1 V ... +1 V (EF006859) | 0 |
| Número de rangos de salida -2 V ... +2 V (EF006866) | 0 |
| Número de rangos de salida -2,5 V ... +2,5 V (EF006868) | 0 |
| Número de rangos de salida -5 V ... +5 V (EF006876) | 0 |
| Número de rangos de salida -10 V ... +10 V (EF006862) | 0 |
| Número de rangos de salida -20 V ... +20 V (EF006870) | 0 |
| Número de rangos de salida 0 mA ... 60 mV (EF006858) | 0 |
| Número de rangos de salida 0 mA ... 100 mV (EF006846) | 0 |
| Número de rangos de salida 0 mA ... 200 mV (EF006851) | 0 |
| Número de rangos de salida 0 mA ... 300 mV (EF006854) | 0 |
| Número de rangos de salida 0 mA ... 500 mV (EF006857) | 0 |
| Número de rangos de salida 0 V ... 1 V (EF006843) | 0 |
| Número de rangos de salida 0 V ... 2 V (EF006847) | 0 |
| Número de rangos de salida 0 V ... 2,5 V (EF006848) | 0 |
| Número de rangos de salida 0 V ... 5 V (EF006856) | 1 |
| Número de rangos de salida 0 V ... 10 V (EF006845) | 1 |
| Número de rangos de salida 0 V ... 20 V (EF006850) | 0 |
| Número de rangos de salida 0 V ... 24 V (EF006852) | 0 |
| Número de rangos de salida 0 V ... 30 V (EF006853) | 0 |
| Número de rangos de salida 1 V ... 5 V (EF006860) | 1 |
| Número de rangos de salida 2 V ... 10 V (EF006867) | 0 |
| Número de rangos de salida +5 V ... -5 V (EF006842) | 0 |
| Número de rangos de salida +10 V ... -10 V (EF006841) | 0 |
| Número de rangos de salida 5 V ... 0 V (EF006877) | 0 |
| Número de rangos de salida 5 V ... 1 V (EF006878) | 0 |
| Número de rangos de salida 10 V ... 0 V (EF006863) | 1 |
| Número de rangos de salida 10 V ... 2 V (EF006864) | 0 |
| Número de rangos de salida 0 mA ... 5 mA (EF006855) | 0 |
| Número de rangos de salida 0 mA ... 10 mA (EF006844) | 0 |
| Número de rangos de salida 0 mA ... 20 mA (EF006849) | 1 |
| Número de rangos de salida 4 mA ... 20 mA (EF006874) | 1 |
| Número de rangos de salida -5 mA ... +5 mA (EF006875) | 0 |
| Número de rangos de salida -10 mA ... +10 mA (EF006861) | 0 |
| Número de rangos de salida -20 mA ... +20 mA (EF006869) | 0 |
| Número de rangos de salida 20 mA ... 0 mA (EF006871) | 1 |
| Número de rangos de salida 20 mA ... 4 mA (EF006872) | 1 |
| Número de canales (EF000259) | 1 |
| Salida de mensaje de fallo (EF007499) | No |
| Intrínsecamente seguro según EN 60947-5-6 NAMUR (EF007112) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Altura (EF000040) | 109.81 mm |
| Anchura (EF000008) | 6.2 mm |
| Profundidad (EF000049) | 119.2 mm |
| Consumo de energía (EF000346) | 0.85 W |
| Carga (EF007096) | 600 Ohm |
| Temperatura de operatividad (EF002393) | -40 °C |
| Deriva de la temperatura (EF007507) | 0.01 %/K |
| Tipo de dispositivo (EF007276) | Dispositivo integrado |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Método de montaje (EF000003) | Carril de montaje rápido |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2902016-MINI MCR-2-POT-UI | 134 Kbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
