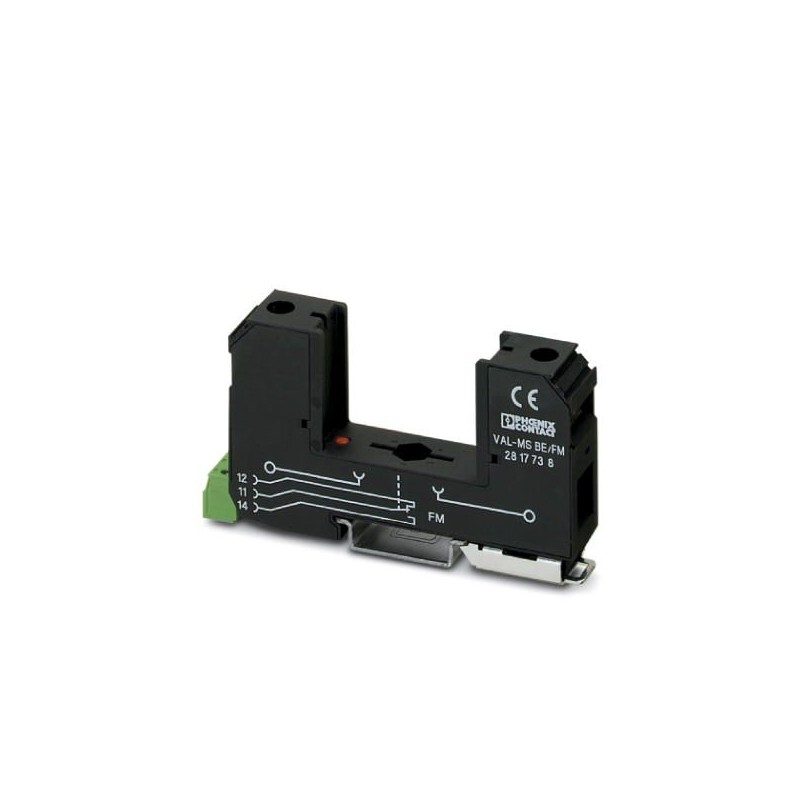

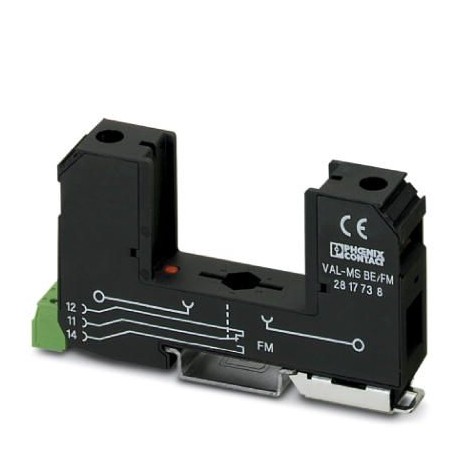

VAL-MS BE/FM 2817738 PHOENIX CONTACT Élément de base de protection antisurtension type 2
VAL-MS BE/FM
2817738
PHOENIX_CONTACT
Élément de base de protection antisurtension type 2
Élément de base pour déchargeurs de type 2 de la série de produits VALVETRAB MS, avec contact d’indication à distance. Exécution : 1 canal
Protection par mise à la terre, contre la foudre et contre les surtensions > Accessoires de parafoudre pour équipement électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2817738 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 58 (C-4-2017) |
| GTIN | 4017918148157 |
| Poids par pièce (hors emballage) | 0,072 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 25g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Type de montage | Profilé : 35 mm |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Élément de base, montage sur rail DIN |
| Nombre de pôles | 1 |
| Message protection antisurtension défectueuse | Contact de signalisation à distance |
Autres descriptions
| Remarque | Pour le montage dans un boîtier protégé contre les contacts fortuits. Pour les applications avec Uc> 500 V, les écarts latéraux ainsi que ceux dans la zone de raccordement doivent être de 5 mm minimum entre les différents éléments actifs, y compris ceux mis à la terre. |
|---|
Circuit de protection
| Fréquence nominale fN | 50 Hz (60 Hz) |
|---|---|
| Tension permanente maximale UC | 600 V AC |
| Courant de charge nominal IL | 80 A |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Fusible en amont maximum pour câblage simple en V | 80 A (gG) |
| Fusible en amont maximum pour câblage de lignes de dérivation | 125 A (gG) |
Affichage / Signalisation à distance
| Fonction de commutation | Inverseur |
|---|---|
| Tension de service | 5 V AC ... 250 V AC |
| 30 V DC | |
| Courant de service | 5 mA AC ... 1 A AC |
| 1 A DC | |
| Type de raccordement | Raccordement par connecteurs MINICONNEC à sortie vissée |
| Filetage vis | M2 |
| Couple de serrage | 0,25 Nm |
| Longueur à dénuder | 7 mm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Filetage vis | M5 |
| Couple de serrage | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 1,5 mm² ... 25 mm² |
| Section de conducteur rigide | 1,5 mm² ... 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| Type de raccordement | Cosse à fourche |
| Section de conducteur souple | 1,5 mm² ... 16 mm² |
UL Affichage / Signalisation à distance
| Tension de service | 125 V AC |
|---|---|
| Courant de service | 1 A AC |
| Couple de serrage | 4 lbf-in. |
| Section conduct. AWG | 30 ... 14 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130803eCl@ss 8.027130803eCl@ss 9.027130803
