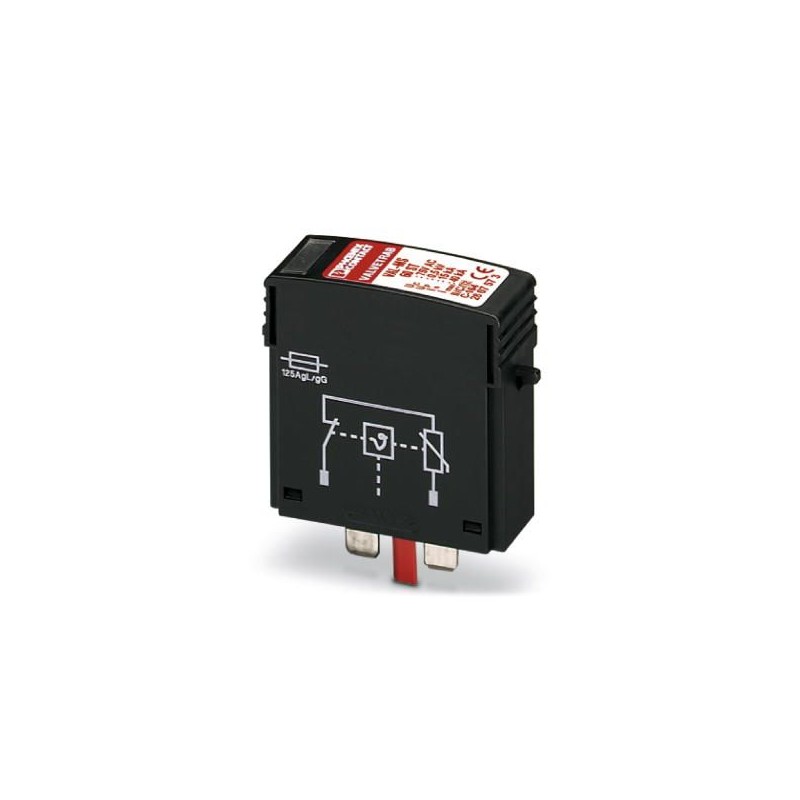

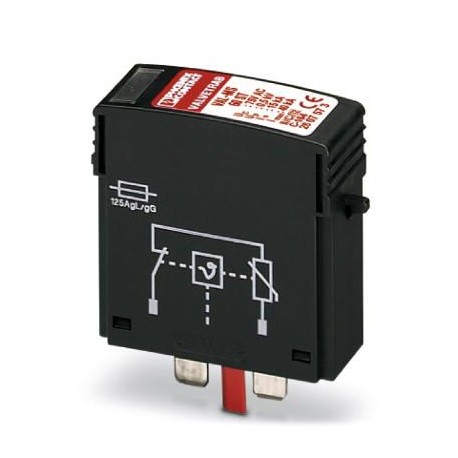

VAL-MS 60 ST 2807573 PHOENIX CONTACT Connecteur de protection antisurtension type 2
VAL-MS 60 ST
2807573
PHOENIX_CONTACT
Connecteur de protection antisurtension type 2
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2807573 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 58 (C-4-2017) |
| GTIN | 4017918075262 |
| Poids par pièce (hors emballage) | 0,030 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 25g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | TN |
| Circuits de protection | L-PEN |
| Type de montage | sur embase |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Connecteur mâle |
| Nombre de pôles | 1 |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.10 |
| Message protection antisurtension défectueuse | optique |
Circuit de protection
| Tension nominale UN | 60 V AC (TN) |
|---|---|
| 60 V DC | |
| -48 V DC (RRH) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 75 V AC |
| 100 V DC | |
| Courant résidual IPE | ≤ 0,45 mA |
| Consommation de puissance en veille PC | ≤ 35 mVA |
| Courant nom. de décharge In(8/20)µs | 15 kA |
| Courant de décharge maximal lmax(8/20) µs | 40 kA |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension Up | ≤ 0,55 kV |
| Tension résiduelle Ures | ≤ 0,55 kV (pour In) |
| ≤ 0,425 kV (pour 10 kA) | |
| ≤ 0,325 kV (à 5 kA) | |
| ≤ 0,275 kV (pour 3 kA) | |
| Réponse au TOV pour UT | 100 V AC (5 s / mode résistance) |
| Temps de réponse tA | ≤ 25 ns |
| Fusible en amont maximum pour câblage de lignes de dérivation | 125 A AC (gG) |
| 50 A DC (gG) |
Spécifications UL
| Type SPD | 4CA |
|---|---|
| Tension maximale permanente (MCOV L-N) | 75 V AC |
| Tension permanente maximale MCOV (L+) - (L-) | 100 V DC |
| Tension nominale | 60 V AC |
| Tension nominale | 60 V DC |
| Circuits de protection | L-N |
| (L+) - (L-) | |
| Système de distribution d'énergie | Single phase |
| Fréquence nominale | 50/60 Hz |
| Tension limite mesurée MLV (L-N) | 630 V |
| Tension limite mesurée MLV (L+) - (L-) | 810 V |
| Courant nominal de décharge In(L-N) | 10 kA |
| Courant nominal de décharge In(L+) - (L-) | 10 kA |
Classifications
eCl@ss 10.0.127130890eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130890eCl@ss 9.027130890
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2807573-VAL-MS 60 ST | 123 Kbytes |
|
