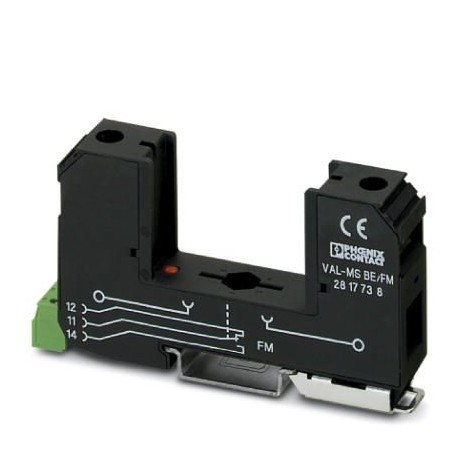

VAL-MS BE/FM 2817738 PHOENIX CONTACT Base para proteção contra surtos tipo 2
VAL-MS BE/FM
2817738
PHOENIX_CONTACT
Base para proteção contra surtos tipo 2
Trabtech (TT)
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
geralmente comprados juntos
▲Mais informação
▲Dados comerciais
| Código do pedido | 2817738 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Página de catálogo | Página 58 (C-4-2017) |
| GTIN | 4017918148157 |
| Peso por unidade (exclusive embalagem) | 71,917 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Medidas
| Altura | 96,8 mm |
|---|---|
| Largura | 17,6 mm |
| Profundidade | 51,5 mm (incl. trilho de fixação de 7,5 mm) |
| Unidade de divisão | 1 TE |
Condições ambiente
| Grau de proteção | IP20 (só com utilização de todos os terminais) |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (acima do nível do mar)) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Impactos (Operação) | 25g (Semi-seno / 11 ms / 3x X, Y, Z) |
| Vibração (funcionamento) | 5g (10 ... 500 Hz/2,5 h/X, Y, Z) |
Geral
| Tipo de proteção de acordo com IEC | II |
|---|---|
| T2 | |
| Tipos EN | T2 |
| Tipo de montagem | Trilho de fixação: 35 mm |
| Cor | preto RAL 9005 |
| Material caixa | PA 6.6 |
| Grau de impurezas | 2 |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Formato | Elemento de base, montagem em trilho de fixação |
| Número de pólos | 1 |
| Sinalização de proteção contra surtos com defeito | Contato de sinalização remota |
Outras descrições
| Nota | Para montagem em uma caixa à prova de contato. Para aplicativos com UC> 500 V é necessário respeitar distâncias laterais e distâncias na área de conexão de, no mínimo, 5 mm entre diferentes peças ativas, inclusive peças com ligação à terra. |
|---|
Circuito de proteção
| Freqüência nominal fN | 50 Hz (60 Hz) |
|---|---|
| Máxima tensão contínua UC | 600 V AC |
| Corrente de carga nominal IL | 80 A |
| Resistência a curto-circuito ISCCR | 25 kA |
| Fusível de pré-proteção máximo com cabeamento de passagem V | 80 A (gG) |
| Fusível de pré-proteção máximo com cabeamento de linha de ramificação | 125 A (gG) |
Indicação/mensagem remota
| Função de comutação | Inversor |
|---|---|
| Tensão operacional | 5 V AC ... 250 V AC |
| 30 V DC | |
| Corrente de operação | 5 mA AC ... 1 A AC |
| 1 A DC | |
| Tipo de conexão | Conexão de encaixe/conexão a parafuso através de COMBICON |
| Rosca | M2 |
| Torque de aperto | 0,25 Nm |
| Comprimento de isolamento | 7 mm |
| Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Rosca | M5 |
| Torque de aperto | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Comprimento de isolamento | 16 mm |
| Bitola do condutor, flexível | 1,5 mm² ... 25 mm² |
| Bitola do condutor, fixa | 1,5 mm² ... 35 mm² |
| Bitola do condutor AWG | 15 ... 2 |
| Tipo de conexão | Terminal elétrico formato forquilha |
| Bitola do condutor, flexível | 1,5 mm² ... 16 mm² |
Indicação UL/sinalização remota
| Tensão operacional | 125 V AC |
|---|---|
| Corrente de operação | 1 A AC |
| Torque de aperto | 4 lbf-in. |
| Bitola do condutor AWG | 30 ... 14 |
Classificações
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130803eCl@ss 8.027130803eCl@ss 9.027130803
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2817738-VAL-MS BE/FM | 124 Kbytes |
|
