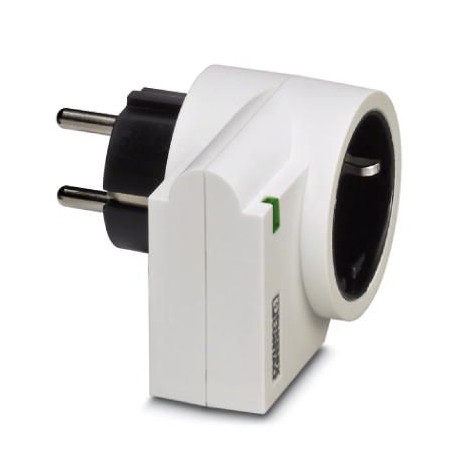

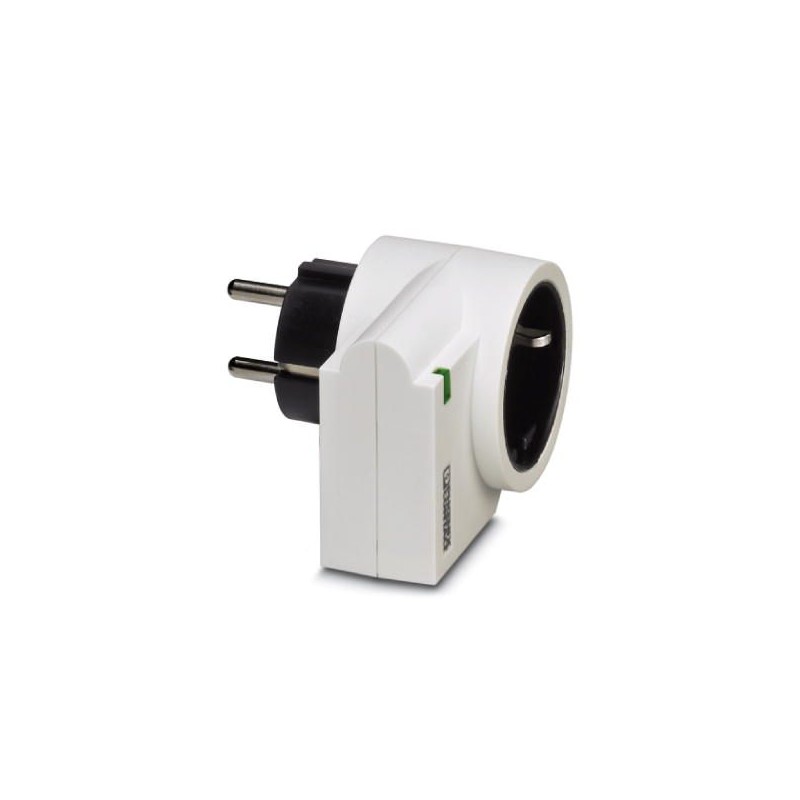

MNT-1 S/WH 2880862 PHOENIX CONTACT Dispositif de protection antisurtension type 3
MNT-1 S/WH
2880862
PHOENIX_CONTACT
10
Dispositif de protection antisurtension type 3
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2880862 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 60 (C-6-2013) |
| GTIN | 4046356013093 |
| Poids par pièce (hors emballage) | 0,069 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 (sécurité enfants) |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 75 °C |
Généralités
| Matériau du boîtier | PA |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | blanc |
| Normes pour les lignes de fuite et distances dans l'air | EN 60664-1 |
| CEI 60664-1 | |
| CEI 61643-1 | |
| EN 61643-11 | |
| Type | Adaptateur |
| Type de montage | Enfichage dans la prise secteur |
| S'utilise dans les pays | S, FIN, N |
| Sens de l'action | L(N)-PE |
Circuit de protection
| Types EN | T3 |
|---|---|
| Tension nominale UN | 230 V AC |
| Tension de dimensionnement du module UC(L-N) | 275 V AC |
| Tension de dimensionnement du module UC(L-PE) | 360 V AC |
| Tension de dimensionnement du module UC(N-PE) | 360 V AC |
| Fréquence nominale fN | 50 Hz |
| 60 Hz | |
| Intensité nominale IN | 16 A (30 °C) |
| Courant résidual IPE | ≤ 1 µA |
| Courant nom. de décharge In(8/20)µs | 3 kA |
| Courant nominal de décharge In(8/20) µs (L-N) | 3 kA |
| Courant nominal de décharge In(8/20) µs (L-PE) | 3 kA |
| Courant nominal de décharge In(8/20) µs (N-PE) | 3 kA |
| Courant de décharge Imax(8/20) µs maximal | 8 kA (> 100x 1 kA) |
| Choc combiné UOC | 4 kV |
| Absorption symétrique d'énergie | 140 J (L-N (L)) |
| Absorption asymétrique d'énergie | 220 J (L(N)-PE) |
| Niveau de protection en tension Up(L-N) | ≤ 1,2 kV |
| ≤ 1 kV (pour 1 kA (8/20 μs)) | |
| Niveau de protection en tension Up(L-PE) | ≤ 1,5 kV |
| Niveau de protection en tension Up(N-PE) | ≤ 1,5 kV |
| Temps d'amorçage tA(L-N) | ≤ 25 ns (L-N) |
| Temps d'amorçage tA(L-PE) | ≤ 100 ns (L, N-PE) |
| Protection max. en amont nécessaire | 16 A (gL/C) |
| Protection contre les courts-circuits IPavec une protection max. en amont (effective) | 3 kA |
| Message protection antisurtension défectueuse | optique |
Caractéristiques de raccordement
| Type de raccordement IN | Fiche à contact de terre |
|---|---|
| Type de raccordement OUT | Prise à contact de terre |
Normes et spécifications
| Normes/prescriptions | EN 61643-11/A11 2007 |
|---|---|
| CEI 61643-1 2005 | |
| VDE 0620-1 2005 | |
| SEK SS 428 08 34 2004 | |
| CEI 60884-1 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130801eCl@ss 6.027130806eCl@ss 7.027130806
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| Fiche technique 1: 2880862 - MNT-1 S/WH | 71 Kbytes |
 |
| Fiche technique 2: 2880862 - MNT-1 S/WH | 86 Kbytes |
|
| Catalogue complet 1: 2880862 - MNT-1 S/WH | 11 Mbytes |
|
