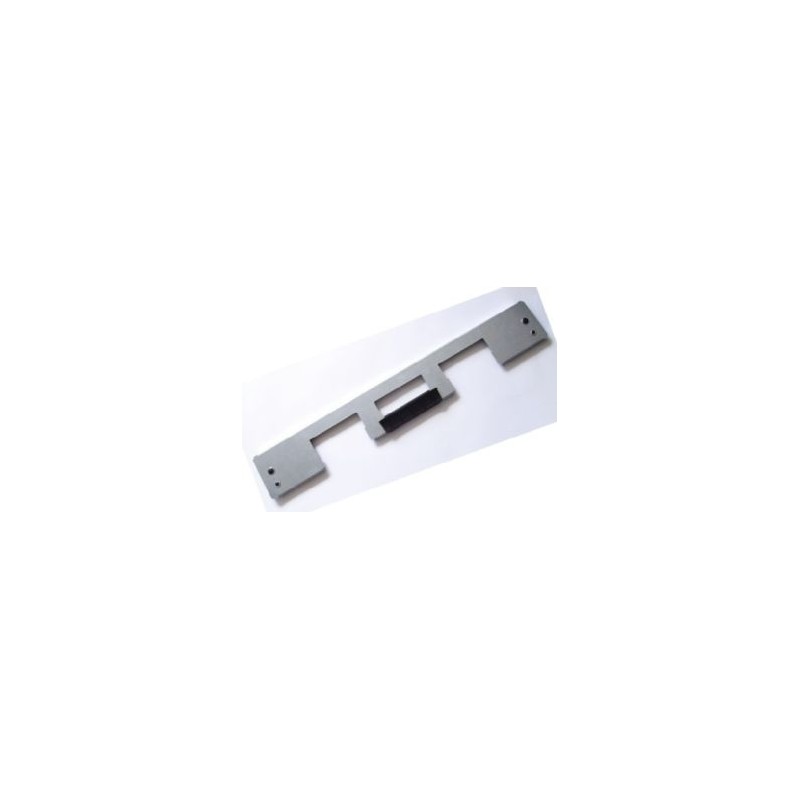

87821090 MURRPLASTIK Passages et supports de câbles Tôle de fond d’armoire de commande type SBB Pièce de rec..
87821090
MURRPLASTIK
5
Passages et supports de câbles Tôle de fond d’armoire de commande type SBB Pièce de rechange : Plaque de scellement
VP 24, noir
Tôle de fond d’armoire de commande type SBB
Plaques murales et presse-étoupes
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par MURRPLASTIK
Les plus vendus
▲En savoir plus
▲La plaque inférieure de l'armoire de commande peut être utilisée comme plaque de base dans les armoires de commande de Rittal (types CM, TS8 et VX). Jusqu'à 5 câbles peuvent être montés.
La livraison de la plaque de base de l'armoire de commande (type SBB) comprend les plaques de fermeture type VP 24 ou VP/N 24. Ces plaques sont nécessaires pour sceller la tôle de fond.
La plaque de base de l'armoire de commande SBB-VX est livrée sans plaque de fermeture.
Les découpes non utilisées peuvent être scellées par l’obturateur BP/H 24.
Indice de protection IP54 lors d’un montage approprié en tant que système (armoire de commande + tôle de fond)
Montage complet possible ultérieurement
Points de mise à la terre (M6 et M8) présents des deux côtés
-40°C – 125°C
Acier zinguéPolyamide 6.6
V0
IP 54
| Type | Référence | Pour largeur d'armoire de commande mm | Nombre Nombre de logements | Ausschnitt | Épaisseur de tôle mm | A mm | B mm | VPE Pce. | Fussnote Variante 2 (unter Var) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
avec filetage M5 | |||||||||||
| SBB-M5 420-2000 | 87821012 | 1000 | 2x 24 pôles | TS8 | 1.5 | 424 | 100 | 1 | |||
| SBB-M5 460-2000 | 87821022 | 600 | 2x 24 pôles | TS8 | 1.5 | 464 | 100 | 1 | |||
| SBB-M5 520-3000 | 87821032 | 1200 | 3x 24 pôles | TS8 | 1.5 | 524 | 100 | 1 | |||
| SBB-M5 660-3000 | 87821042 | 800 | 3x 24 pôles | TS8 | 1.5 | 664 | 100 | 1 | |||
| SBB-VX-M5 440 | 87821013 | 1000 | 2x 24 pôles | VX | 1.5 | 440 | 100 | 1 | ohne VP | ||
| SBB-VX-M5 490 | 87821023 | 600 | 2x 24 pôles | VX | 1.5 | 490 | 100 | 1 | ohne VP | ||
| SBB-VX-M5 540 | 87821033 | 1200 | 3x 24 pôles | VX | 1.5 | 540 | 100 | 1 | ohne VP | ||
| SBB-VX-M5 690 | 87821043 | 800 | 3x 24 pôles | VX | 1.5 | 690 | 100 | 1 | ohne VP | ||
Avec trou de fixation | |||||||||||
| SBB 420 - 2000 | 87821010 | 1000 | 2x 24 pôles | TS8 | 1.5 | 424 | 100 | 1 | |||
| SBB 460 - 2000 | 87821020 | 600 | 2x 24 pôles | TS8 | 1.5 | 464 | 100 | 1 | |||
| SBB 520 - 3000 | 87821030 | 1200 | 3x 24 pôles | TS8 | 1.5 | 524 | 100 | 1 | |||
| SBB 660 - 3000 | 87821040 | 800 | 3x 24 pôles | TS8 | 1.5 | 664 | 100 | 1 | |||
| SBB 860 - 5000 | 87821050 | 1000 | 5x 24-polig | TS8 | 1.5 | 864 | 100 | 1 | |||
| SBB-VX 440 | 87821011 | 1000 | 2x 24 pôles | VX | 1.5 | 440 | 100 | 1 | ohne VP | ||
| SBB-VX 490 | 87821021 | 600 | 2x 24 pôles | VX | 1.5 | 490 | 100 | 1 | ohne VP | ||
| SBB-VX 540 | 87821031 | 1200 | 3x 24 pôles | VX | 1.5 | 540 | 100 | 1 | ohne VP | ||
| SBB-VX 690 | 87821041 | 800 | 3x 24 pôles | VX | 1.5 | 690 | 100 | 1 | ohne VP | ||
Pièce de rechange : Plaque de scellement | |||||||||||
| VP24 | 87821090 | 5 | Convient pour KDL/E 24 | ||||||||
| VP/N 24 | 87821092 | 5 | Convient pour KDP, KDL/C et KDL/D 24 | ||||||||
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE MURRPLASTIKS SYSTEMES DE PASSAGE FR.pdf | 7 Mbytes |
|
| 87821090 87821090 FR_87821090.pdf | 883 Kbytes |
|
