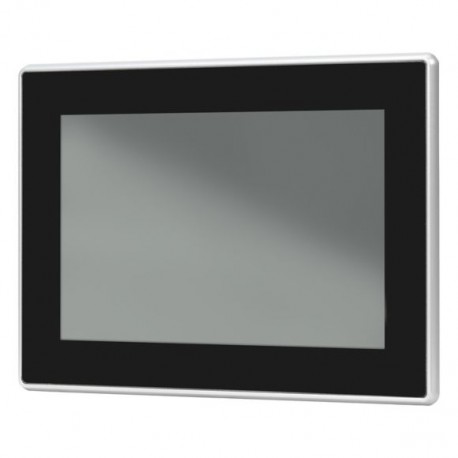

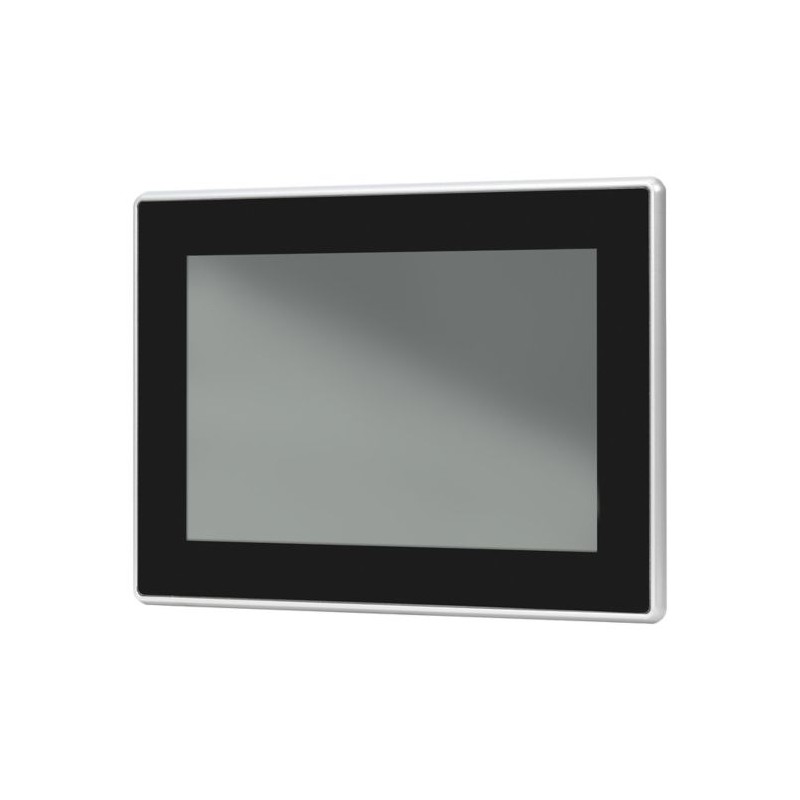

XP-504-10-A10-A01-2V 199997 Y7-199997 EATON ELECTRIC PC capacitif multi-touch 10.1" 2 x Ethernet 2 x USB 3.0
XP-504-10-A10-A01-2V
199997
Y7-199997
EATON-MOELLER
PC capacitif multi-touch; 10.1"; 2 x Ethernet; 2 x USB 3.0;
Eaton Panel-PC, Capacitive multitouch (PCT), 10.1", 2 x Ethernet, 4 x USB3.0, 1 x RS-232, Windows 10, VISUAL DESIGNER
Panel-PC, Multitouch capacitif (PCT), 10.1z, 2 x Ethernet, 4 x USB3.0, 1 x RS-232, Windows 10, VISUAL DESIGNER
Commande industrielle API > PC industriel
Terminaux tactiles IHM
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Spécifications générales
Product Name
Eaton XP Panel PC
Catalog Number
199997
Model Code
XP-504-10-A10-A01-2V
EAN
7640130099883
Product Length/Depth
280.5 mm
Product Height
89 mm
Product Width
199.2 mm
Product Weight
3.5 kg
Certifications
CE
UKCA
UL
UL File No.: E205091
Certified by UL for use in Canada
UL report applies to both US and Canada
UL 61010-1
RoHS
UKCA
UL
UL File No.: E205091
Certified by UL for use in Canada
UL report applies to both US and Canada
UL 61010-1
RoHS
Features & Functions
Enclosure material
Aluminum (die-cast)
Features
Customer individual configuration
Fitted with:
Touch screen
Other storage media
Other storage media
General
Degree of protection
NEMA 12
IP65
IP65
Degree of protection (front side)
IP65
Explosion safety category for dust
ATEX dust-ex-protection, II 3D Ex tc IIIC T70°C U
Interfaces
Ethernet (10/100/1000 Mbps)
4 x USB 3.0
1 x DP
1 x HDMI
1 x RS232/RS422/485
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
4 x USB 3.0
1 x DP
1 x HDMI
1 x RS232/RS422/485
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
Interference immunity
According to EN 55024:2010
According to EN 61131-2:2007
According to EN 61000-6-2:2005
According to EN 61131-2:2007
According to EN 61000-6-2:2005
Mounting method
Front build in possible
Number of slots
1 (for SD-Card)
Product category
Panel PC
Protocol
EtherNet/IP
MODBUS
Other bus systems
MODBUS
Other bus systems
Software
VISUAL DESIGNER
Type
Industrial PC
Voltage type
DC
Climatic environmental conditions
Ambient operating temperature - min
0 °C
Ambient operating temperature - max
45 °C
Ambient storage temperature - min
-20 °C
Ambient storage temperature - max
60 °C
Environmental conditions
Condensation: Non-condensing
Operating temperature - min
0 °C
Operating temperature - max
45 °C
Electrical rating
Rated operational voltage
24 V DC (power-supply - safety extra low voltage)
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at DC - min
18 VDC
Supply voltage at DC - max
36 VDC
Display
Display lighting
LED
Dimmable via software
Dimmable via software
Display size
222.72 x 125.28 mm
16:9
16:9
Display type
TFT
Display viewing angle
85°/85°/80°/80° (left/right/up/down)
Lifespan
50,000 h (Service life of back-lighting)
Number of colors of the display
262144
Pixel resolution
1024 x 600
WSVGA
WSVGA
Screen size (diagonal)
10.1 in
Touch technology
Capacitive multitouch (PCT)
Multi-touch touch panel touch sensor
Multi-touch touch panel touch sensor
System
Battery runtime
5 years typ.
Operating system
Windows 10
Design verification
Equipment heat dissipation, current-dependent Pvid
29 W
Static heat dissipation, non-current-dependent Pvs
29 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Is the panel builder's responsibility.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CA 50 Hz (EF007532) | 0 V |
| Tension d'alimentation CA 60 Hz (EF007533) | 0 V |
| Tension d'alimentation CC (EF007534) | 18 V |
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 2 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 1 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 4 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Oui |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Oui |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Adapté au système d'exploitation Windows 9x (EF003041) | Non |
| Adapté au système d'exploitation Windows 2000 (EF003043) | Non |
| Adapté au système d'exploitation Windows XP (EF003044) | Non |
| Adapté au système d'exploitation Windows ME (EF003045) | Non |
| Adapté au système d'exploitation Windows CE (EF003046) | Non |
| Adapté au système d'exploitation LINUX (EF003047) | Non |
| Adapté au système d'exploitation Windows Vista (EF007091) | Non |
| Adapté au système d'exploitation Windows 2003 Server (EF007090) | Non |
| Adapté au système d'exploitation Windows 7 (EF008526) | Non |
| Adapté au système d'exploitation Windows 8 (EF009923) | Non |
| Adapté à d'autres systèmes d'exploitation (EF003048) | Non |
| Système d'exploitation préinstallé (EF007535) | Windows 10 |
| Mémoire principale max. (EF003123) | 8 MB |
| Classe de protection (IP) (EF005474) | IP65 |
| Classe de protection (NEMA) (EF011959) | 12 |
| Température de fonctionnement (EF002393) | 0 °C |
| Type de construction du boîtier (EF004008) | Autre |
| Avec disque dur (EF002000) | Non |
| Type de processeur (EF003122) | Intel Atom |
| Fréquence d'horloge de processeur (EF011957) | 2 GHz |
| Avec carte graphique (EF003130) | Non |
| Avec carte son (EF003131) | Non |
| Avec disque optique (EF012515) | Non |
| Avec lecteur de disquettes (EF003128) | Non |
| Nombre d'emplacements libres AGP (EF003133) | 0 |
| Nombre d'emplacements libres PCI (EF003134) | 0 |
| Avec autres supports de stockage (EF003129) | Oui |
| Nombre d'emplacements libres ISA (EF003135) | 0 |
| Nombre d'emplacements libres ISA, carte PC (PCMCIA) (EF003136) | 0 |
| Nombre d'autres emplacements libres (EF003137) | 0 |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Oui |
| Montage sur rack possible (EF007018) | Non |
| Nombre de ports pour supports de stockage (EF011958) | 1 |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Largeur (EF000008) | 199.2 mm |
| Hauteur (EF000040) | 89 mm |
| Profondeur (EF000049) | 280.5 mm |
| Capacité de mémoire du disque dur (EF004682) | 0.064 TB |
