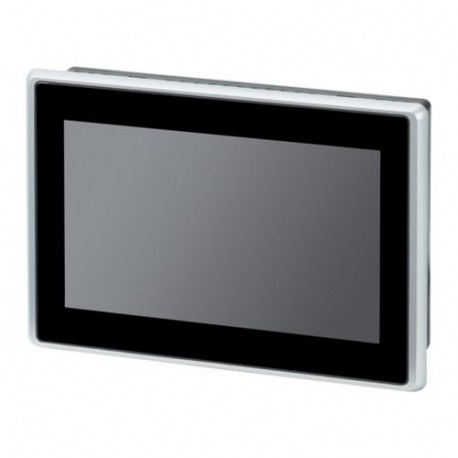

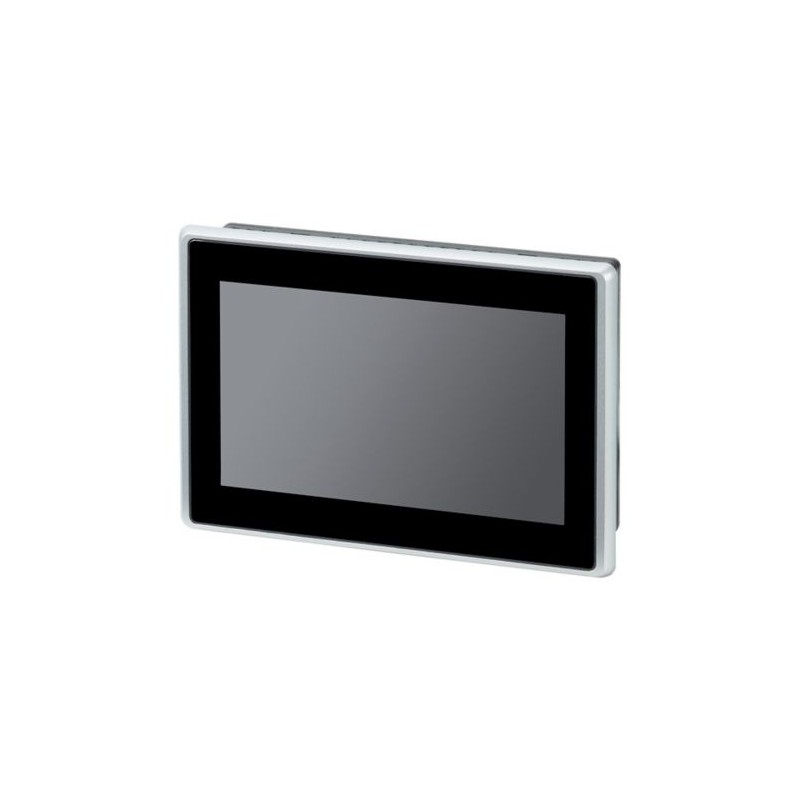

XV-303-70-B00-A00-2B EP-401361 EATON ELECTRIC 7"PCT. ETH. RS232. RS485. CHIEN. Linux
XV-303-70-B00-A00-2B
EP-401361
EP-401361
EATON-MOELLER
7"PCT. ETH. RS232. RS485. CHIEN. Linux
Écran tactile Eaton XV-303, 24 V DC, 7 pouces, 1 x Ethernet, 1 x RS-232, 1 x RS-485, 1 x CAN, Linux, multi-touch capacitif
Terminaux tactiles IHM
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Spécifications générales
Nom du produit
Eaton XV-303 Écran tactile
Numéro de catalogue
EP-401361
Code de modèle
XV-303-70-B00-A00-2B
EAN
7640130100169
Longueur du produit
196 mm
Hauteur du produit
51 mm
Largeur du produit
135 mm
Poids du produit
0.78 kg
Certifications
UL File No.: E205091
CE
UL 61010-2-201
UL
CUL
Certified by UL for use in Canada
IEC/EN 61000-6-2
IEC/EN 61000-6-4
DNV
DNV TAA00000NC
CE
UL 61010-2-201
UL
CUL
Certified by UL for use in Canada
IEC/EN 61000-6-2
IEC/EN 61000-6-4
DNV
DNV TAA00000NC
Features & Functions
Matériau du boîtier
Matière isolante
Équipé de :
Ecran couleur
1 x port Ethernet 10/100 Mbit/s (interfaces intégrées)
Système de message (avec tampon et acquittement)
Recettes
1 x hôte USB 2.0 (interface intégrée)
Interfaces SW
Message
1 x RS232 (interface intégrée)
1 x RS485 (interface intégrée)
Sortie de l’imprimante
1 X CAN (interfaces intégrées)
1 x port Ethernet 10/100 Mbit/s (interfaces intégrées)
Système de message (avec tampon et acquittement)
Recettes
1 x hôte USB 2.0 (interface intégrée)
Interfaces SW
Message
1 x RS232 (interface intégrée)
1 x RS485 (interface intégrée)
Sortie de l’imprimante
1 X CAN (interfaces intégrées)
Fonctions
Composants logiciels supplémentaires, chargeable
Représentation des valeurs de processus (sortie) possible
Valeur de processus par défaut (entrée) possible
Représentation des valeurs de processus (sortie) possible
Valeur de processus par défaut (entrée) possible
General information
Autonomie des batteries
Durée de sauvegarde de l'horloge temps réel BR 2330, non remplaçable (soudé)
Degré de protection
IP20, arrière (selon EN 60529-1)
NEMA 12
NEMA 4X
NEMA 12
NEMA 4X
Degré de protection (face avant)
IP65
NEMA 12
NEMA 12
Type de fusible
Fusible intégré (non accessible)
Longévité
50 000 h (Durée de vie du rétroéclairage)
Modèle
Boîtier en matière plastique et dalle en verre avec cadre en matière plastique
Mode de pose
Montage encastré – inclinaison par rapport à la verticale : ±45° (en cas d’utilisation de la convection naturelle)
Montage encastré
Montage encastré - entraxe : Largeur x hauteur x profondeur ≥ 30 mm (1,18″)
Montage encastré
Montage encastré - entraxe : Largeur x hauteur x profondeur ≥ 30 mm (1,18″)
Séparation galvanique
Alimentation : non
Protection contre l'inversion de polarité
Oui
Catégorie de produit
Terminal-automate (fonction API installée ultérieurement)
Conformité RoHS
Oui
Logiciels
GALILEO, Logiciel de visualisation, Etude
Type
Terminal-automate
Type de tension
DC
Ambient conditions, mechanical
Résistance aux chocs
15 g, 11 ms, Mécanique
Tenue aux vibrations
5 - 9 Hz, ± 3,5 mm
60 - 150 Hz, ± 2 g
9 - 60 Hz, ± 0,15 mm
selon IEC/EN 60068-6-2
60 - 150 Hz, ± 2 g
9 - 60 Hz, ± 0,15 mm
selon IEC/EN 60068-6-2
Climatic environmental conditions
Pression de l'air
795 - 1 080 hPa (en service)
Température ambiante de fonctionnement - min.
0 °C
Température ambiante de fonctionnement - max.
50 °C
Température ambiante de stockage - min.
-20 °C
Température ambiante de stockage - max.
60 °C
Résistance climatique
Chaleur sèche conforme à la norme IEC 60068-2-2
Froid selon EN 60068-2-1
Exposition à l'humidité, en continu, selon la norme IEC 60068-2-3
Froid selon EN 60068-2-1
Exposition à l'humidité, en continu, selon la norme IEC 60068-2-3
Conditions environnementales
Condensation Sans condensation
Température de fonctionnement - min
0 °C
Température de service - max
50 °C
Humidité relative
10-95 % (sans condensation)
Electro magnetic compatibility
Émissions
selon IEC/EN 61000-6-4
Immunité aux interférences
Selon EN 61000-6-2
Chutes de tension
≤ 10 ms pour la tension assignée (24 V DC)
5 ms en cas de sous-tension (19,2 V DC)
5 ms en cas de sous-tension (19,2 V DC)
Electrical rating
Tension admissible
18-31,2 V DC, alimentation par batterie(tension assignée d’emploi -25%/+30%)
18,0 - 31,2 V DC, absolu avec ondulation
19,2 - 30 V DC, efficace (tension assignée d’emploi -20 %/+25 %)
35 V DC (pour une durée < 100 ms)
18,0 - 31,2 V DC, absolu avec ondulation
19,2 - 30 V DC, efficace (tension assignée d’emploi -20 %/+25 %)
35 V DC (pour une durée < 100 ms)
Consommation
11,9 W
Max. 14,4 W
14 W en moyenne
Max. 14,4 W
14 W en moyenne
Tension assignée d'emploi
24 V DC (alimentation - très basse tension de sécurité)
Tension d'alimentation AC, 50 Hz, min.
0 VAC
Tension d'alimentation AC, 50 Hz max.
0 VAC
Tension d'alimentation DC min.
19.2 VDC
Tension d'alimentation DC max
30 VDC
Communication
Interfaces
RS485 (non isolé galvaniquement, Connecteur SUB D 9 broches, UNC)
Hôte USB 2.0 (non isolé galvaniquement)
RS232 (non isolé galvaniquement, Connecteur SUB D 9 broches, UNC)
CAN (non isolé galvaniquement, Connecteur SUB D 9 broches, UNC)
Connexion Ethernet 10/100 Mbit/s
Hôte USB 2.0 (non isolé galvaniquement)
RS232 (non isolé galvaniquement, Connecteur SUB D 9 broches, UNC)
CAN (non isolé galvaniquement, Connecteur SUB D 9 broches, UNC)
Connexion Ethernet 10/100 Mbit/s
Nombre de postes d'enfichage
1 (pour carte SD)
Protocole
EtherCAT
TCP/IP
EtherNet/IP
Modbus
CAN
TCP/IP
EtherNet/IP
Modbus
CAN
Display
Rapport de contraste de l'afficheur
850:1
Éclairage de l'afficheur
LED
Intensité variable par logiciel
Intensité variable par logiciel
Afficheur Taille
16:9
153,6 x 90,0 mm
153,6 x 90,0 mm
Type d’affichage
Ecran couleur, TFT, antireflet
Verre trempé antireflet dans un cadre en matière plastique
TFT
Verre trempé antireflet dans un cadre en matière plastique
TFT
Intensité lumineuse
400 cd/m²
Nombre de couleurs de l'afficheur
16777216
Résolution
- 1024 x 600 px
- WSVGA
Taille de l'écran (diagonale)
7 in
Technologie tactile
Tactile capacitif multi-touch
Capteur tactile de l'écran tactile Multi-touch
Technologie tactile capacitive projetée (PCT)
Capteur tactile de l'écran tactile Multi-touch
Technologie tactile capacitive projetée (PCT)
System
Durée de sauvegarde
10 ans, en moyenne (durée hors tension)
Mémoire
Mémoire Flash : 1 Go SLC
NVRAM : 128 Ko données rémanentes
DRAM : 512 Mo de RAM
Carte SD, Type : SDHC, SDHC (mémoire externe)
NVRAM : 128 Ko données rémanentes
DRAM : 512 Mo de RAM
Carte SD, Type : SDHC, SDHC (mémoire externe)
Capacité de mémoire
512 000 ko
Système d'exploitation
LINUX
Processeur
ARM Cortex-A9, 800 MHz
Design verification
Dissipation thermique du matériel, Pvid en fonction du courant
14.4 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
Dissipation thermique statique, indépendante du courant Pvs
14.4 W
10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Les exigences de la norme produit sont respectées.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Sur demande
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Répond aux exigences de la norme du produit.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs de l'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
