Vergrößern

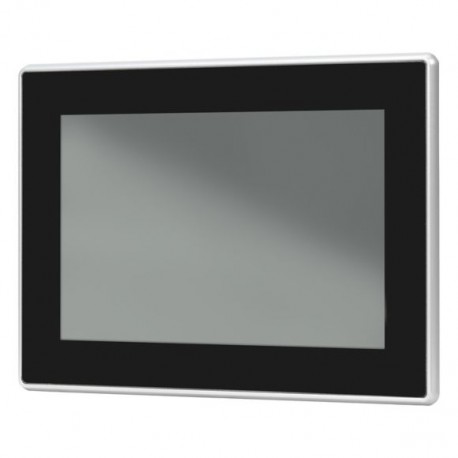

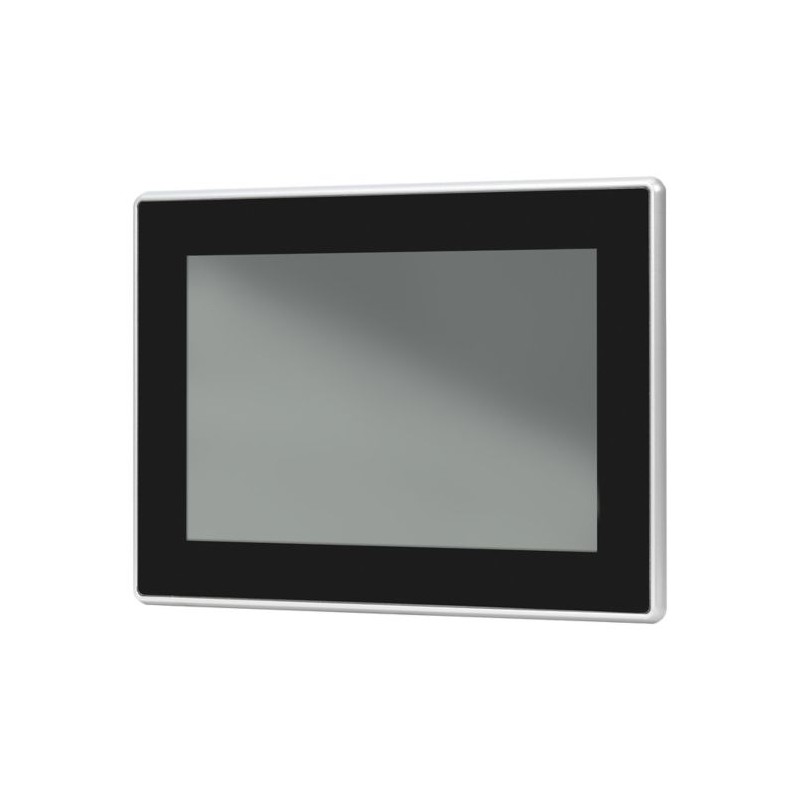

XP-504-10-A10-A01-2V 199997 Y7-199997 EATON ELECTRIC kapazitiver Multitouch-Panel-PC 10.1" 2 x Ethernet 2 x ..
XP-504-10-A10-A01-2V
199997
Y7-199997
EATON-MOELLER
kapazitiver Multitouch-Panel-PC; 10.1"; 2 x Ethernet; 2 x USB 3.0;
Eaton Panel-PC, Capacitive multitouch (PCT), 10.1", 2 x Ethernet, 4 x USB3.0, 1 x RS-232, Windows 10, VISUAL DESIGNER
Industriesteuerungen SPS > Industrie-PC
HMI-Touch-Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton XP Panel PC
Katalognummer
199997
Produkt Länge/Tiefe
280.5 mm
Produkthöhe
89 mm
Produktbreite
199.2 mm
Produktgewicht
3.5 kg
Zertifikat(e)
CE
UKCA
UL
UL File No.: E205091
Certified by UL for use in Canada
UL report applies to both US and Canada
UL 61010-1
RoHS
UKCA
UL
UL File No.: E205091
Certified by UL for use in Canada
UL report applies to both US and Canada
UL 61010-1
RoHS
EAN
7640130099883
Modellcode
XP-504-10-A10-A01-2V
Merkmale und Funktionen
Gehäusematerial
Aluminium (Druckguss)
Merkmale
Kundenindividuelle Konfiguration möglich
Ausstattung:
Touchscreen
Sonstige Speichermedien
Sonstige Speichermedien
Allgemein
Schutzart
NEMA 12
IP65
IP65
Schutzart, Vorderseite
IP65
Explosionsschutz-Kategorie für Staub
ATEX Staub-Ex-Schutz, II 3D Ex tc IIIC T70°C U
Schn.st.
Ethernet (10/100/1000 Mbps)
4 x USB 3.0
1 x DP
1 x HDMI
1 x RS232/RS422/485
RS232 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
RS485 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
4 x USB 3.0
1 x DP
1 x HDMI
1 x RS232/RS422/485
RS232 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
RS485 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
Störfestigkeit
Nach EN 55024:2010
nach EN 61131-2:2007
nach EN 61000-6-2:2005
nach EN 61131-2:2007
nach EN 61000-6-2:2005
Montageart
Fronteinbau möglich
Anzahl der Steckplätze
1 (für SD-Karte)
Produktkategorie
Panel PC
Protokoll
EtherNet/IP
MODBUS
Andere Bussysteme
MODBUS
Andere Bussysteme
Software
VISUAL DESIGNER
Typ
Industrie-PC
Spannungsart
DC
Klimatische Umweltbedingungen
Umgebungsbetriebstemperatur – min
0 °C
Umgebungsbetriebstemperatur – max
45 °C
Umgebungstemperatur Lagerung - min
-20 °C
Umgebungstemperatur Lagerung - max
60 °C
Umweltbedingungen
Kondensation: Ohne Betauung
Betriebstemperatur - min.
0 °C
Betriebstemperatur - max.
45 °C
Bemessungswerte
Bemessungsbetriebsspannung
24 V DC (Stromversorgung - Sicherheitskleinspannung)
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
18 VDC
Versorgungsspannung bei DC - max
36 VDC
Display
Bildschirmbel.
LED
Per Software dimmbar
Per Software dimmbar
Displaygröße
222,72 x 125,28 mm
16:9
16:9
Displayart
TFT
Bildsch.betra.winkl
85°/85°/80°/80° (links/rechts/hoch/runter)
Lebensdauer
50.000 h (Lebensdauer der Hintergrundbeleuchtung)
Anzahl Farben des Displays
262144
Pixelauflösung
1024 x 600
WSVGA
WSVGA
Bildschirmgröße (diagonal)
10.1 in
Touch-Technologie
Kapazitiver Multitouch (PCT)
Berührungssensor für Multi-Touch-Touchpanel
Berührungssensor für Multi-Touch-Touchpanel
System
Akkulaufzeit
5 Jahre typ.
Betriebssystem
Windows 10
Bauartnachweis
Geräteverlustleistung, stromabhängig pvid
29 W
Statische Verlustleistung, stromunabhängig PVS
29 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend für Gehäuse ohne Hebevorrichtungen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Liegt in der Verantwortung des Schaltanlagenbauers.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 18 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 2 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 1 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 4 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Ja |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Ja |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Geeignet für Betriebssystem Windows 9x (EF003041) | Nein |
| Geeignet für Betriebssystem Windows 2000 (EF003043) | Nein |
| Geeignet für Betriebssystem Windows XP (EF003044) | Nein |
| Geeignet für Betriebssystem Windows ME (EF003045) | Nein |
| Geeignet für Betriebssystem Windows CE (EF003046) | Nein |
| Geeignet für Betriebssystem LINUX (EF003047) | Nein |
| Geeignet für Betriebssystem Windows Vista (EF007091) | Nein |
| Geeignet für Betriebssystem Windows 2003 Server (EF007090) | Nein |
| Geeignet für Betriebssystem Windows 7 (EF008526) | Nein |
| Geeignet für Betriebssystem Windows 8 (EF009923) | Nein |
| Geeignet für Betriebssystem, sonstige (EF003048) | Nein |
| Vorinstalliertes Betriebssystem (EF007535) | Windows 10 |
| Max. Hauptspeicher (EF003123) | 8 MB |
| Schutzart (IP) (EF005474) | IP65 |
| Schutzart (NEMA) (EF011959) | 12 |
| Betriebstemperatur (EF002393) | 0 °C |
| Gehäusebauform (EF004008) | sonstige |
| Mit Festplatte (EF002000) | Nein |
| Prozessor-Typ (EF003122) | Intel Atom |
| Prozessortaktfrequenz (EF011957) | 2 GHz |
| Mit Grafikkarte (EF003130) | Nein |
| Mit Soundkarte (EF003131) | Nein |
| Mit optischem Laufwerk (EF012515) | Nein |
| Mit Diskettenlaufwerk (EF003128) | Nein |
| Anzahl der freien Steckplätze, AGP (EF003133) | 0 |
| Anzahl der freien Steckplätze, PCI (EF003134) | 0 |
| Mit sonstigen Speichermedien (EF003129) | Ja |
| Anzahl der freien Steckplätze, ISA (EF003135) | 0 |
| Anzahl der freien Steckplätze, PC-Card (PCMCIA) (EF003136) | 0 |
| Anzahl der freien Steckplätze, sonstige (EF003137) | 0 |
| Tragschienenmontage möglich (EF003972) | Nein |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Ja |
| Rack-Montage möglich (EF007018) | Nein |
| Anzahl der Steckplätze für Speichermedien (EF011958) | 1 |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Breite (EF000008) | 199.2 mm |
| Höhe (EF000040) | 89 mm |
| Tiefe (EF000049) | 280.5 mm |
| Festplattenspeicherkapazität (EF004682) | 0.064 TB |
