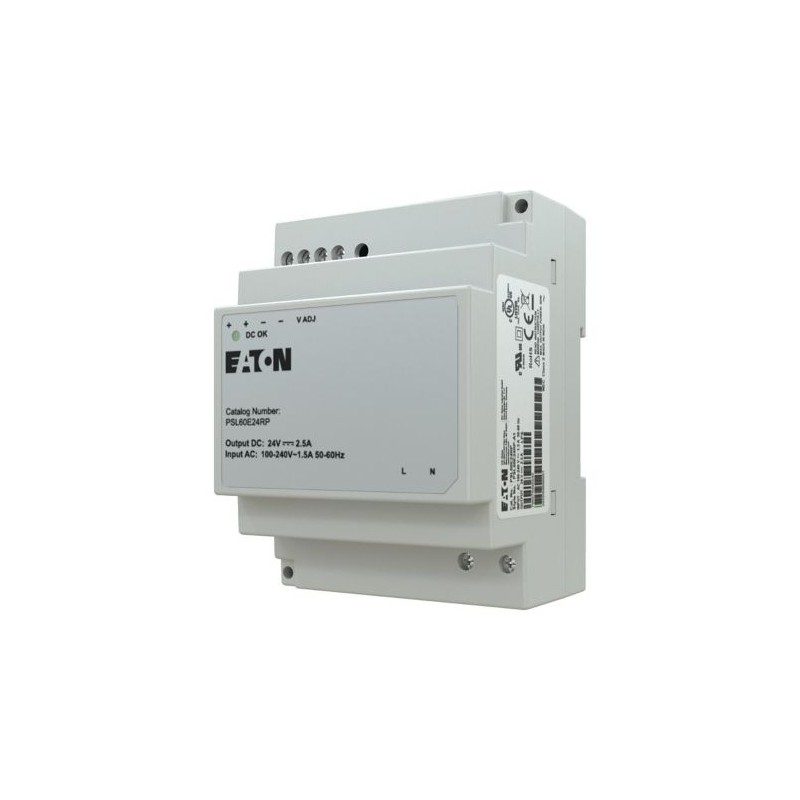

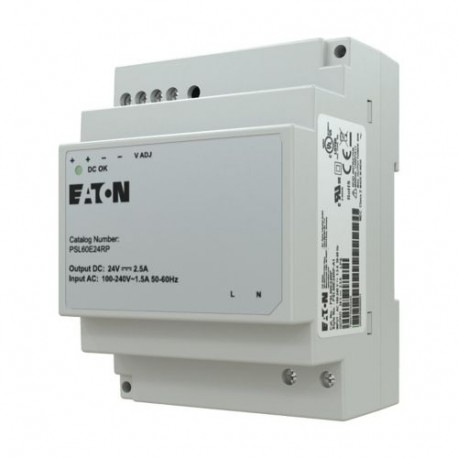

PSL60E24RP EP-401404 EATON ELECTRIC Alimentation, monophasé, 60W, 24VDC

Name: PSL60E24RP EP-401404 EATON ELECTRIC Alimentation, monophasé, 60W, 24VDC
Brand: EATON-MOELLER
SKU: ETNEP401404
Price: 89.56 EUR
Availability: InStock

0/5 - 0 Opiniones

Référence PSL60E24RP

Code EP-401404

Numéro de catalogue: EP-401404

Fabricant: EATON-MOELLER

Description:

Alimentation, monophasé, 60W, 24VDC

Plus de détails

Catégories:

Transformateurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Garantie, réparation et dévolution.

Prix total: $107.71

Prix unitaire: $107.71

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Remises supplémentaires pour les clients enregistrés. Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés

Les plus vendus

▲

En savoir plus

▲

Spécifications générales

Nom du produit

Bloc d’alimentation PSL Eaton

Numéro de catalogue

EP-401404

Code de modèle

PSL60E24RP

UPC

786676040242

Longueur du produit

91 mm

Hauteur du produit

55.6 mm

Largeur du produit

71 mm

Poids du produit

0.22 kg

Certifications

IEC 62368-1
EN 55032
CISPR 35/EN 55035
EN 61000-3-2
EN 61000-3-3
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8: 2010
EN 61000-4-11
EN IEC 63000
RoHS conform
REACH
TSCA
P65
SELV (EN 60950)

Caractéristiques et fonctions

Type de raccordement électrique

Raccordement à vis

Matériau du boîtier

Plastique

Fonction

Tension de sortie réglée

Nombre de phases

Généralités

Degré de protection

IP20
NEMA 1

Degré de pollution

Catégorie de produit

Alimentation

Voyant LED

Visualisation d’état « DC OK » : LED verte

Consommation

68 W

Conditions ambiantes et mécaniques

Résistance aux chocs

4 g, mécanique, selon IEC/EN 60068-2-27, choc demi-sinusoïdal 22 ms, 9 impacts

Tenue aux vibrations

10 - 500 Hz à 30 m/s² (3 G max) pendant 60 min directions axe X, axe Y et axe Z, (IEC/EN 60068-2-6)

Conditions environnementales

Altitude

Max. 2000 m

Température ambiante de fonctionnement - min.

-25 °C

Température ambiante de fonctionnement - max.

71 °C

Température ambiante de stockage - min.

-25 °C

Température ambiante de stockage - max.

85 °C

Résistance climatique

< 95 % d’humidité relative à +25 °C, sans condensation

Compatibilité électromagnétiques

Impulsion d'éclatement

2 kV, selon IEC/EN 61000-4-4, niveau 3

Décharge au contact

4 kV, selon IEC/EN 61000-4-2, Niveau 3, ESD

Sections raccordables

Section raccordable (fil flexible avec embout)

Entrée / sortie : 0,32 - 3,3 mm²

Section raccordable (fil AWG flexible avec embout)

Entrée / sortie : 22 - 12

Sécurité

Classe de protection

2 (IEC/EN 60536)

Résistance d'isolement

3 kV AC (entrée/sortie)

Temps moyen entre pannes (MTBF)

> 500,000 h

Caractéristiques d'entrée

Tension d'entrée AC 50 Hz min.

90 V

Tension d'entrée AC 50 Hz max.

264 V

Tension d'entrée DC min.

125 V

Tension d'entrée DC max.

375 V

Courant de démarrage

< 30 A à 115 V AC (limitation de courant d'enclenchement I²t (+25 °C))
< 60 A à 230 V AC (limitation de courant d'enclenchement I²t (+25 °C))

Courant de fuite à l'IPE de terre max.

< 0,25 mA (à 240 V AC)

Durée d'accélération/accumulation

< 2000 ms

Fréquence d'alimentation

50/60 Hz, entrée, valeur assignée
47 Hz, prise d'entrée, plage min.
63 Hz, prise d'entrée, plage max.

Tension d'alimentation AC, 50 Hz, min.

90 VAC

Tension d'alimentation AC, 50 Hz max.

264 VAC

Tension d'alimentation DC min.

125 VDC

Tension d'alimentation DC max

375 VDC

Caractéristiques de déclenchement

Caractéristiques de sortie

Ondulation résiduelle

< 100 mVpp (PARD at 20 MHz)

Charge capacitive

3 000 µF max. démarrage de charge capacitive, caractéristiques en sortie

Efficacité

> 88 % (115 V AC)
> 88 % (230 V AC)

Courant de sortie AC 50 Hz max.

2.5 A

Tension de sortie

24 V

Tension de sortie DC min.

24 V

Tension de sortie DC max.

24 V

Puissance de sortie nominale

60 W

Plage de fonctionnement

± 2 %, Tension assignée de sortie

Vérification de la conception

Dissipation thermique du matériel, Pvid en fonction du courant

8 W

Capacité de dissipation thermique Pdiss

8 W

Dissipation thermique par pôle, en fonction du courant Pvid

8 W

Courant assigné d'emploi pour la dissipation thermique indiquée (In)

0 A

10.2.2 Résistance à la corrosion
