> EATON - MOELLER>Transformer >PSL60E24RP EP-401404 ELECTRIC Netzteil, einphasig, 60W, 24VDC
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

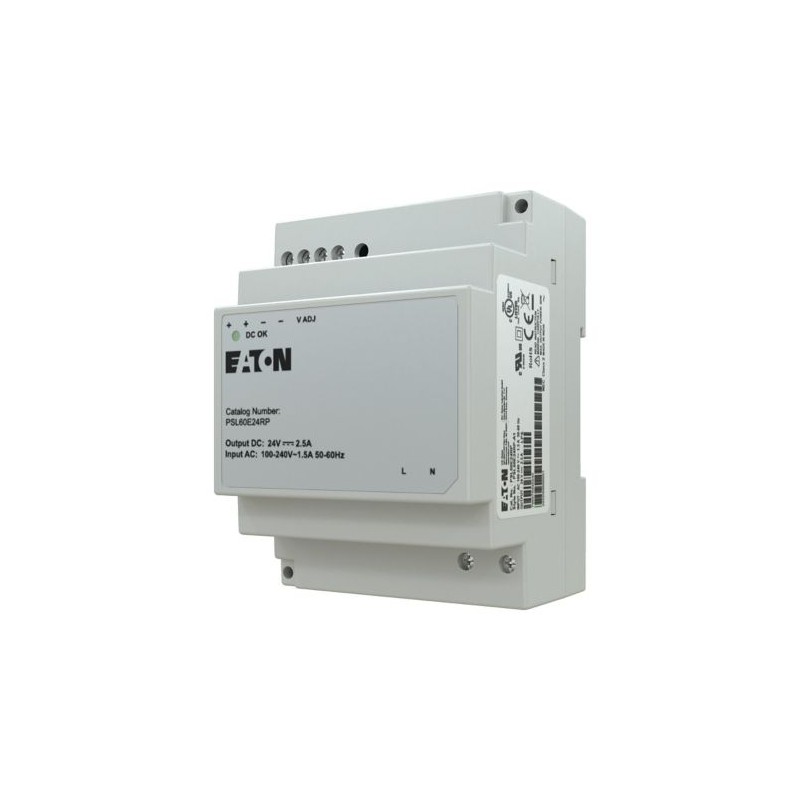

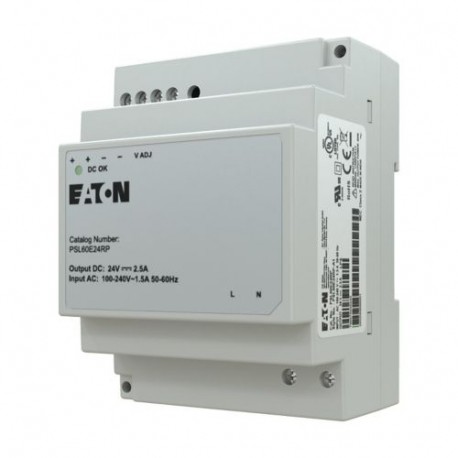

PSL60E24RP EP-401404 EATON ELECTRIC Netzteil, einphasig, 60W, 24VDC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PSL60E24RP EP-401404 EATON ELECTRIC Netzteil, einphasig, 60W, 24VDC

PSL60E24RP

EP-401404

EP-401404

EATON-MOELLER

Netzteil, einphasig, 60W, 24VDC

Mehr Infos


Transformer

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $109.18
Stückpreis: $109.18
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton PSL power supply unit
Katalognummer
EP-401404
Produkt Länge/Tiefe
91 mm
Produkthöhe
55.6 mm
Produktbreite
71 mm
Produktgewicht
0.22 kg
Zertifikat(e)
IEC 62368-1
EN 55032
CISPR 35/EN 55035
EN 61000-3-2
EN 61000-3-3
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8: 2010
EN 61000-4-11
EN IEC 63000
RoHS conform
REACH
TSCA
P65
SELV (EN 60950)
UPC
786676040242
Modellcode
PSL60E24RP

Merkmale und Funktionen

Elektrische Anschlussart
Schraubanschluss
Gehäusematerial
Plastik
Merkmale
Ausgangsspannung geregelt
Anzahl der Phasen
1

Allgemein

Schutzart
IP20
NEMA 1
Verschmutzungsgrad
2
Produktkategorie
Stromversorgung
LED-Anzeige
Statusanzeige „DC OK“: Grüne LED
Leistgsaufnahme
68 W

Umgebungsbedingungen, Mechanik

Schockfestigkeit
4 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 22 ms, 9 Impacts
Schwingfestigkeit
10 - 500 Hz bei 30 m/s² (3 G max ) für 60 min. in X-Achse, Y-Achse, Z-Achse Richtungen, (IEC/EN 60068-2-6)

Klimatische Umweltbedingungen

Höhe
Max. 2000 m
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
71 °C
Umgebungstemperatur Lagerung - min
-25 °C
Umgebungstemperatur Lagerung - max
85 °C
Klimafestigkeit
< 95 % relative Luftfeuchtigkeit bei +25 °C, keine Kondensation

Elektromagnetische Verträglichkeit

Berstimpuls
2 kV, entsprechend IEC/EN 61000-4-4, Level 3
Kontaktentladung
4 kV, entsprechend IEC/EN 61000-4-2, Level 3, ESD

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
Eingang / Ausgang: 0,32 - 3,3 mm²
Anschlusskap. (feindräht. m. Aderendhüls. AWG)
Eingang / Ausgang: 22 - 12

Arbeitssicherheit

Schutzklasse
2 (IEC/EN 60536)
Isolat.widerstand
3 kV AC (Eingang/Ausgang)
MTBF (mittlere Betriebszeit zwischen Ausfällen)
> 500.000 h

Eingabeeigenschaften

Eingangsspannung bei AC 50 Hz - min
90 V
Eingangsspannung bei AC 50 Hz - max
264 V
Eingangsspannung bei AC 60 Hz - min
90 V
Eingangsspannung bei AC 60 Hz - max
264 V
Eingangs Spannung bei DC - min
125 V
Einschaltstrom
< 30 A bei 115 V AC (Einschaltstoßstrombegrenzung I²t (+25 °C))
< 60 A bei 230 V AC (Einschaltstoßstrombegrenzung I²t (+25 °C))
Ableitstrom bei Erdschluss IPE - max
< 0,25 mA (bei 240 V AC)
Anstiegs-/Hochlaufzeit
< 2000 ms
Netzfrequenz
50/60 Hz, Eingang, Bemessungswert
47 Hz, Eingang, min. Bereich
63 Hz, Eingang, Max. Bereich
Versorgungsspannung bei AC, 50 Hz - min
90 VAC
Versorgungsspannung bei AC, 50 Hz - max
264 VAC
Versorgungsspannung bei DC - min
125 VDC
Versorgungsspannung bei DC - max
375 VDC
Auslösecharakteristik
B

Ausgabeeigenschaften

Restwelligkeit
< 100 mVpp (PARD at 20 MHz)
Kapazitive Last
3000 µF max. Anlauf kapazitiver Last, Ausgabeeigenschaften
Effizienz
> 88 % (115 V AC)
> 88 % (230 V AC)
Ausgangsstrom bei AC, 50 Hz - max
2.5 A
Ausgangsspannung
24 V
Ausgangsspannung bei DC - min
24 V
Ausgangsspannung bei DC - max
24 V
Nennausgangsleistung
60 W
Spannungssicherheit
± 2 %, Nennausgangsspannung

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
8 W
Verlustleistungskapazität Pdiss
8 W
Verlustleistung pro Pol, stromabhängig, Pvid
8 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Die Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
