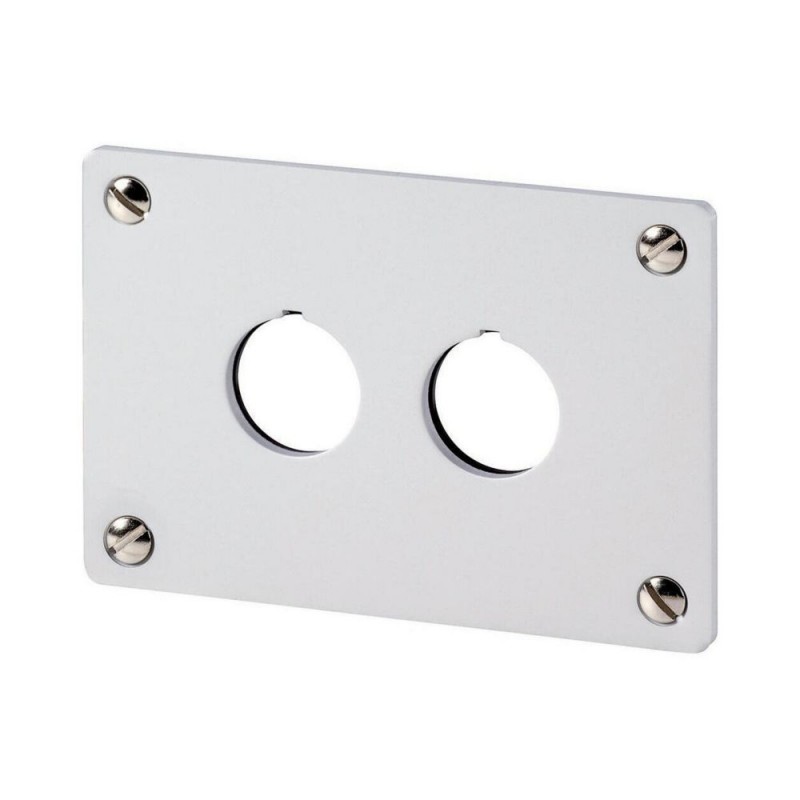

M22-E2 216543 M22-E2Q EATON ELECTRIC Plastron d'encastrement, 2 emplacements de montage Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-E2 216543 M22-E2Q EATON ELECTRIC Plastron d'encastrement, 2 emplacements de montage

M22-E2

216543

M22-E2Q

EATON-MOELLER

5

Plastron d'encastrement, 2 emplacements de montage

M22-E2

Plus de détails


Appareillage industriel basse tension > Plaque de montage pour appareils de commande

Moyens de contrôle et de signalisation

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $85.47
Prix unitaire: $17.09

Quantité Prix
5+$17.09
15+$14.66
25+$13.74
35+$13.28
45+$13.11
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Plastron d'encastrement, 2 emplacements de montage
Plastron d'encastrement, Nombre de perçages: 2, Degré de protection: IP65, Couleur gris, Couleur RAL Valeur: RAL 7035, Connexion à SmartWire-DT: non, En cas de montage vertical, pas de porte-étiquette possible, Le degré de protection n'est atteint que si le boîtier est approprié et le montage correct., Aluminium anodisé clair, y compris M22-XE…

Gamme de livraison

Equipements complémentaires
Boîtier à monter en saillie
Fonction de base équipements complémentaires
Plastrons d'encastrement
En cas de montage vertical, pas de porte-étiquette possible
Le degré de protection n'est atteint que si le boîtier est approprié et le montage correct.
Aluminium anodisé clair, y compris M22-XE…
Nombre de perçages
2
Degré de protection
IP65
Couleur
gris
RAL Valeur
RAL 7035
Connexion à SmartWire-DT
non

Caractéristiques techniques

Généralités
Degré de protection
IP65
Température ambianteAppareil nu
-25 - +70 °C

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Plaque de montage pour appareils de commande (EC000201)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Plaque de montage pour appareil de commande (ecl@ss13-27-37-12-03 [ACO025016])
largeur
105 mm
hauteur
72 mm
matériau
aluminium
nombre de postes de commande
2
diamètre des ouvertures
22 mm
couleur
gris
indice de protection (IP)
IP65
degré de protection (NEMA)
4X, 13

Homologations

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13
