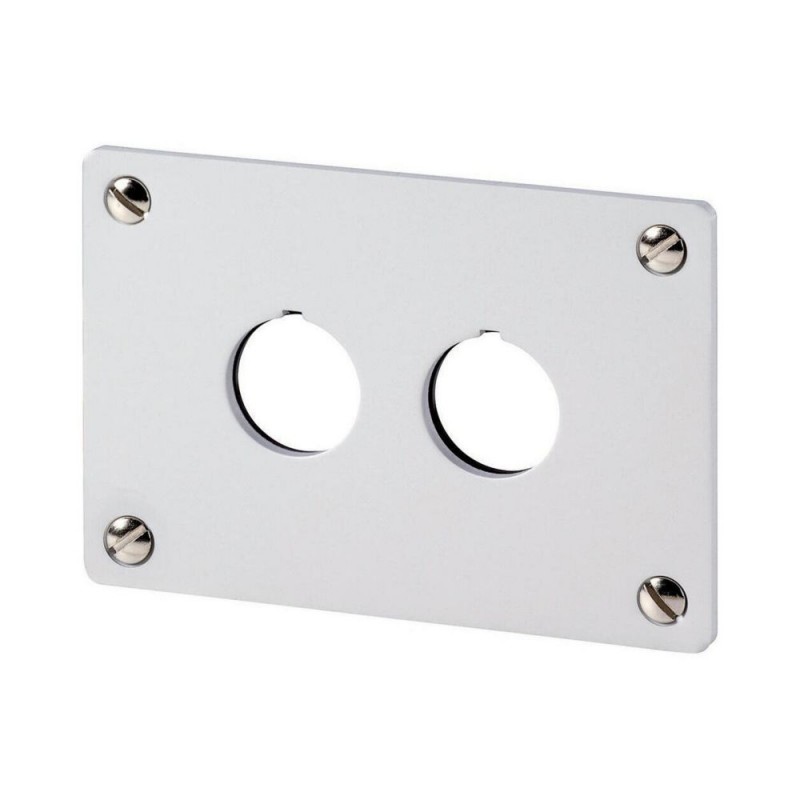

M22-E2 216543 Y7-216543 EATON ELECTRIC Piastra da incasso, 2 posti di montaggio Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-E2 216543 Y7-216543 EATON ELECTRIC Piastra da incasso, 2 posti di montaggio

M22-E2

216543

Y7-216543

EATON-MOELLER

5

Piastra da incasso, 2 posti di montaggio

Tastiera da incasso; 2 fori; Per M22

Eaton Moeller® series M22 Flush mounting plate, 2 mounting locations

Piastra di montaggio ad incasso, Numero di posizioni: 2, Grado di protezione: IP65, Colore grigio, Colore valore RAL: RAL 7035, Collegamento a SmartWire-DT: no, Le targhette di legenda con disposizione verticale non sono possibili, Grado di protezione solo in combinazione con una custodia adatta e un montaggio corretto., Alluminio anodizzato leggero, incluso M22-XE...

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Pannello di controllo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $92.76
Prezzo unitario: $18.55
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Flush mounting plate
Catalog Number
216543
EAN
4015082165437
Product Length/Depth
3 mm
Product Height
72 mm
Product Width
105 mm
Product Weight
0.076 kg
Compliances
CE Marked
Certifications
EN 60947-5
IEC 60947-5
CSA Std. C22.2 No. 14-05
CSA Std. C22.2 No. 94-91
UL 508
VDE
CSA
CSA File No.: 012528
CSA-C22.2 No. 14-05
UL File No.: E29184
CE
CSA Class No.: 3211-03
UL Category Control No.: NKCR
CSA-C22.2 No. 94-91
IEC/EN 60947-5
UL
Model Code
M22-E2

Features & Functions

Color
Gray
Material
Aluminum
Number of locations
2
RAL-number
7035

General

Degree of protection
IP65
Only in conjunction with a suitable enclosure and correct mounting
NEMA 4X, 13
Opening diameter
22 mm
Type
Surface mounting enclosure

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Communication

Connection to SmartWire-DT
No

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216543 Apparecchi elettrici a bassa tensione (EC000201)
Caratteristica Valore
larghezza (EF000008) 105 mm
altezza (EF000040) 72 mm
materiale (EF002169) alluminio
numero di punti di comando (EF001372) 2
diametro delle aperture (EF000243) 22 mm
colore (EF000007) grigio
grado di protezione (IP) (EF005474) IP65
indice di protezione (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-E2 Y7-216543 216543 DE_216523.pdf 1 Mbytes M22-E2 Y7-216543 216543 DE_216523.pdf
