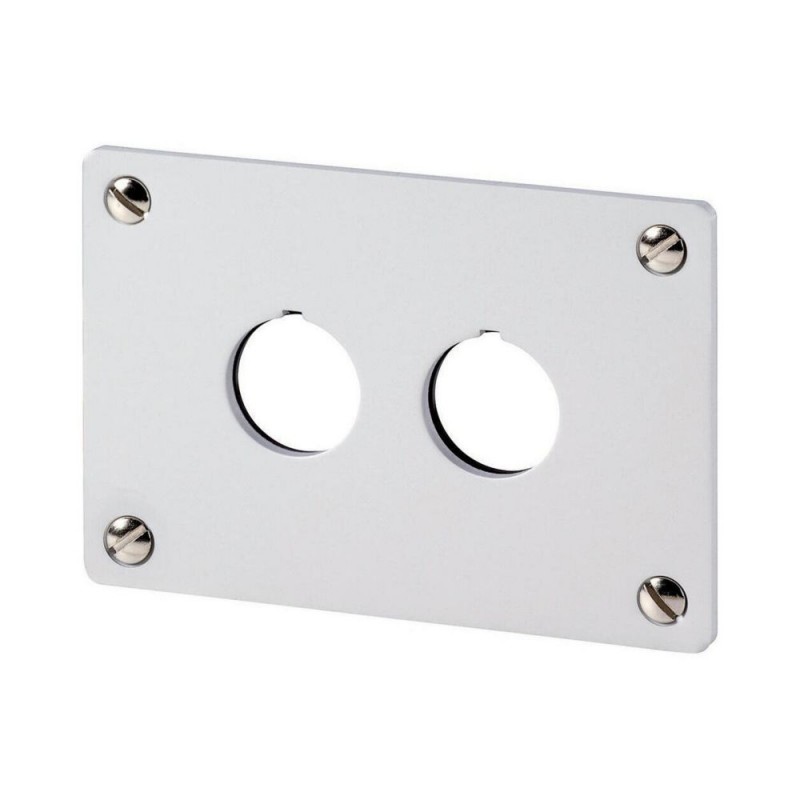

M22-E2 216543 Y7-216543 EATON ELECTRIC Einbautableau, 2 Einbaustellen Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-E2 216543 Y7-216543 EATON ELECTRIC Einbautableau, 2 Einbaustellen

M22-E2

216543

Y7-216543

EATON-MOELLER

5

Einbautableau, 2 Einbaustellen

M22-E2

Eaton Moeller® series M22 Einbauplatte, 2 Einbaustellen

Unterputzplatte, Anzahl der Plätze: 2, Schutzart: IP65, Farbe grau, Farbe RAL Wert: RAL 7035, Anschluss an SmartWire-DT: nein, bei vertikaler Anordnung keine Beschriftungsschilder möglich, Schutzart nur in Verbindung mit passendem Gehäuse und korrekter Montage., Aluminium hell eloxiert, inkl. M22-XE...

Mehr Infos


Niederspannungsschaltgeräte > Einbauplatte für Befehlsgeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $92.76
Stückpreis: $18.55
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Einbauplatte
Katalognummer
216543
Produkt Länge/Tiefe
3 mm
Produkthöhe
72 mm
Produktbreite
105 mm
Produktgewicht
0.076 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
EN 60947-5
IEC 60947-5
CSA Std. C22.2 No. 14-05
CSA Std. C22.2 No. 94-91
UL 508
VDE
CSA
CSA File No.: 012528
CSA-C22.2 No. 14-05
UL File No.: E29184
CE
CSA Class No.: 3211-03
UL Category Control No.: NKCR
CSA-C22.2 No. 94-91
IEC/EN 60947-5
UL
EAN
4015082165437
Modellcode
M22-E2

Merkmale und Funktionen

Farbe
Grau
Material
Aluminum
Einbaustellen
2
RAL-Nummer
7035

Allgemein

Schutzart
IP65
Nur in Verbindung mit einem geeigneten Gehäuse und korrekter Montage
NEMA 4X, 13
Öffnungsdurchmesser
22 mm
Typ
Aufbaugehäuse
Typ
Aufbaugehäuse

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C

Kommunikation

Anbindung an SmartWire-DT
Nein

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 216543 Niederspannungsschaltgeräte (EC000201)
Merkmal Wert
Breite (EF000008) 105 mm
Höhe (EF000040) 72 mm
Werkstoff (EF002169) Aluminium
Anzahl der Befehlsstellen (EF001372) 2
Durchmesser Öffnungen (EF000243) 22 mm
Farbe (EF000007) grau
Schutzart (IP) (EF005474) IP65
Schutzart (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-E2 Y7-216543 216543 DE_216523.pdf 1 Mbytes M22-E2 Y7-216543 216543 DE_216523.pdf
