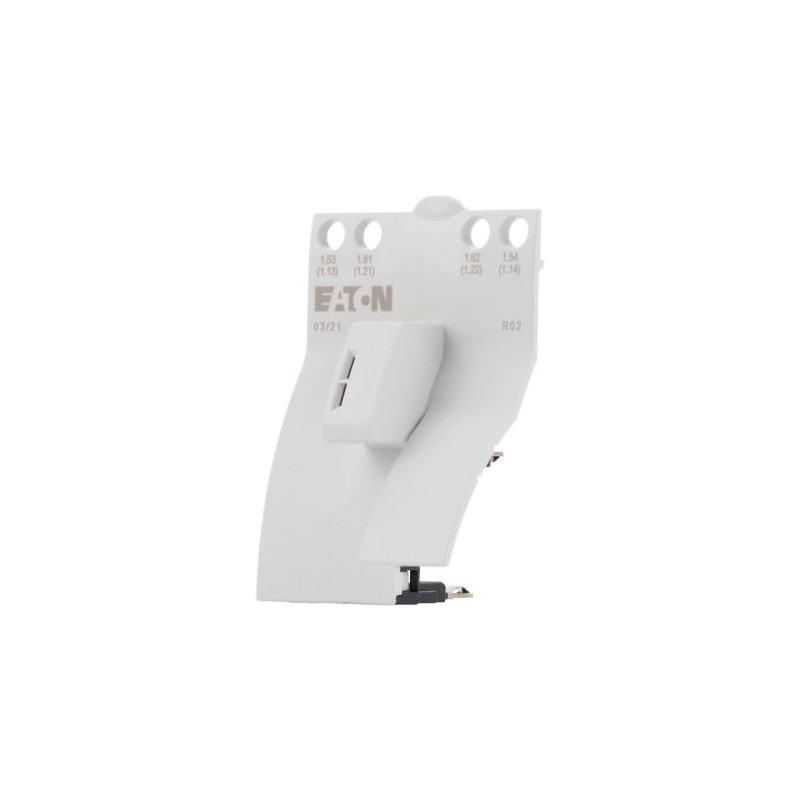

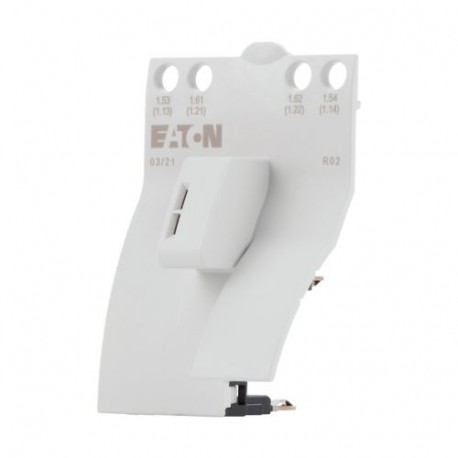

PKZM0-XM12DE 112119 Y7-112119 EATON ELECTRIC Modules de câblage, pour DILM7-M15 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PKZM0-XM12DE 112119 Y7-112119 EATON ELECTRIC Modules de câblage, pour DILM7-M15

PKZM0-XM12DE

112119

Y7-112119

EATON-MOELLER

126

Modules de câblage, pour DILM7-M15

PKZM0-XM12DE

Eaton Moeller® series PKZM0 Wiring module, for DILM7-M15

Module de contact électrique comme câblage de courant principal entre PKZM0 et le contacteur dans une connexion enfichable sans outil

Plus de détails


Appareillage industriel basse tension > Kit de câblage pour disjoncteur

Interrupteurs de protection moteur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $383.84
Prix unitaire: $3.05
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series PKZM0 Accessory Wiring module
Catalog Number
112119
Model Code
PKZM0-XM12DE
EAN
4015081116799
Product Length/Depth
67 mm
Product Height
54 mm
Product Width
45 mm
Product Weight
0.032 kg
Certifications
CSA
UL
UL Category Control No.: NLRV
CSA-C22.2 No. 14
CSA Class No.: 3211-05
CSA File No.: 165628
CE
IEC/EN 60947-4-1
UL 508
UL File No.: E36332

General

Model
Direct circuit
Product category
Accessories

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Electrical rating

Rated operational voltage (Ue) - max
415 VAC

Design verification

Equipment heat dissipation, current-dependent Pvid
1.5 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.5 W
Rated operational current for specified heat dissipation (In)
15.5 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 112119 Appareillage industriel basse tension (EC002050)
Caractéristique Valeur
Adapté au nombre de pôles (EF001589) 3
Modèle (EF000010) Circuit direct

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PKZM0-XM12DE Y7-112119 112119 FR_112119.pdf 108 Kbytes PKZM0-XM12DE Y7-112119 112119 FR_112119.pdf
