Agrandir l'image

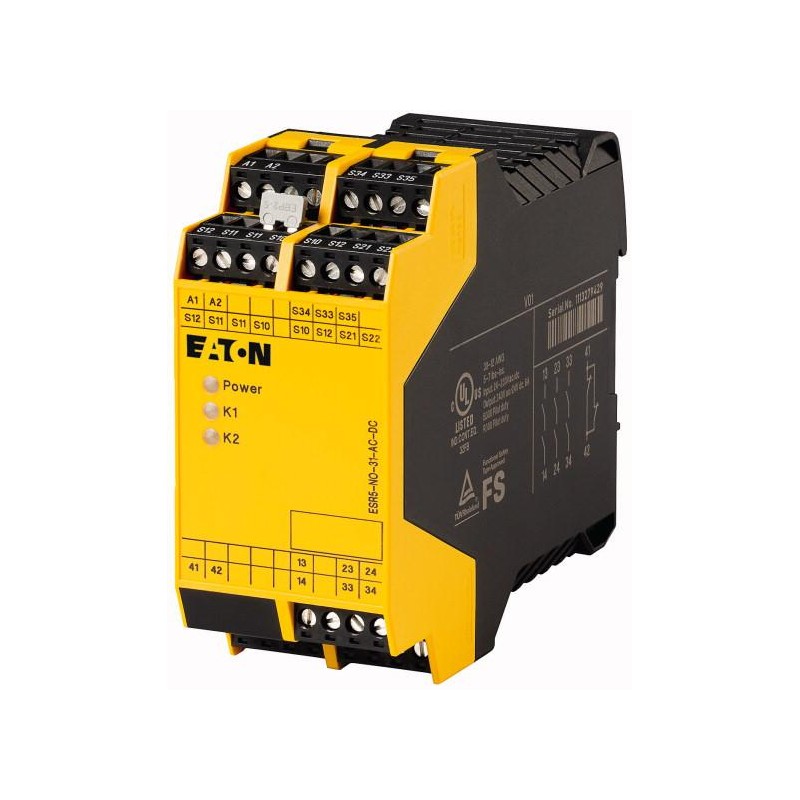

ESR5-NO-31-AC-DC 118704 EATON ELECTRIC Modules de sécurité arrêt d'urgence/protecteur mobile, 24V-230VDC/AC,..
ESR5-NO-31-AC-DC
118704
EATON-MOELLER
Modules de sécurité arrêt d'urgence/protecteur mobile, 24V-230VDC/AC, 3 circuits de validation
Relais temporisés (KETR, KEMR, KESR)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Gamme de livraison
Gamme | Modules logiques de sécurité | ||
Fonction de base | Arrêt d'urgence Protecteur mobile Boucle de contrôle | ||
Caractéristiques | |||
Largeur | mm | 45 | |
| démarrage manuel ou automatique surveillance du bouton-poussoir Marche | |||
Modes de fonctionnement | à un canal à deux canaux | ||
Tension d'alimentation | Us | 24 V DC 24 V AC, 50/60 Hz 24 V AC/DC - 230 V AC/DC, 50/60 Hz 115 V AC, 50/60 Hz 230 V AC, 50/60 Hz | |
Marque de qualité | |||
Paramètres de sécurité | Cat. 4 PL e selon EN ISO 13849-1 SILCL 3 selon IEC 62061 SIL 3 selon IEC 61508 | ||
Nombre de circuits de libération selon IEC/EN 60204-1, catégorie fonctions d'arrêt | |||
Circuits de validation selon IEC/EN 60204-1, catégorie d'arrêt 0 | 3 | ||
Circuits de signalisation | 1 |
Caractéristiques techniques
| Généralités | |||
Utilisation conforme | Sicherheitsrelais zur Überwachung von Not-Halt- und Schutztürschaltern. Mit Hilfe dieses Modules werden Stromkreise sicherheitsgerichtet unterbrochen. | ||
Directives | EMV 2004/108/EG, Maschinen 2006/42/EG | ||
Conformité aux normes | EN ISO 13849-1:2008, EN 62061:2005+AC:2010, EN 61508, parties1 à 7 : 2001, EN 50178:1997, EN 60204-1:2006+A1:2009 | ||
Encombrements (L x H x P) | mm | 45 x 114,5 x 99 | |
Largeur | mm | 45 | |
Poids | kg | 0,31 | |
Position de montage | Quelconque | ||
Facilité de montage et gain de place | Profilé chapeau IEC/EN 60715, 35 mm | ||
Mode de raccordement | Borne à boulon M3 | ||
Longévité mécanique | manœuvres | x 106 | 10 |
Sections raccordables | |||
Conducteur à âme massive | mm2 | 1x (0,2 – 2,5) 2x (0,2 – 1) | |
Conducteur souple avec embout | mm2 | 1x (0,25 – 2,5) 2x (0,25 – 1) | |
âme massive ou multibrins | AWG | 24 - 12 | |
Vis de raccordement | Nm | ||
Tournevis Pozidriv | taille | 2 | |
Tournevis pour vis à fente | mm | 0.6 x 3.5 | |
Couple de serrage max. | Nm | 0.6 | |
Longueur à dénuder | mm | 7 | |
Matériau | Coffrets : polyamide PA non renforcé Contacts : argent/oxyde d'étain, plaqué or (AgSnO2, 0.2 µm Au) | ||
Facteur de marche | % FM | 100 | |
Conditions de fonctionnement | |||
Résistance climatique | |||
Résistance climatique | Chaleur sèche selon IEC 60068-2-2 Chaleur humide selon EN 60068-2-3 | ||
Température ambiante | |||
En service | ϑ | °C | -20 - +55 |
Stockage | ϑ | °C | -25 - +85 |
Condensation | sans condensation | ||
Conditions atmosphériques | |||
Humidité relative | % | max. 75 | |
Pression de l'air (service) | hPa | 795 - 1080 | |
Altitude d'installation | au-dessus du niveau de la mer | m | 2000 |
Puissance dissipée | P | W | 4.8 |
| Résistance mécanique | |||
Degré de protection selon VDE 0470-1 | |||
Boîtiers | IP20 | ||
bornes | IP20 | ||
Degré de protection | Emplacement de montage : ≥ IP54 | ||
B10d [cycles de fonctionnement] | 300000 | ||
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274) | Sécurité des doigts et du dos de la main assurée | ||
Tenue aux vibrations (IEC/EN 60068-2-6) | 10 - 150 Hz amplitude : 0.15 mm accélération : 2 g | ||
Dimensionnement des lignes de fuite et distances dans l'air | EN 50178, UL 508, CSA C22.2, No. 14-95 | ||
Tension assignée de tenue aux chocs | Uimp | V AC | 4000 |
Isolation | Isolation de base Séparation de sécurité, isolement renforcé et 6 kV entre circuit d'entrée et circuits de validation (13-14, 23-24, 33-34) et entre ces circuits (13-14, 23-24, 33-34) entre eux. | ||
Catégorie de surtension/Degré de pollution | III/2 | ||
Catégorie d'arrêt | selon EN60204-1 | 1,26 | |
Grandeurs caractéristiques relevant de la sécurité | |||
Valeurs selon EN ISO 13849-1 | |||
Niveau de performance (Performance Level) | selon EN ISO 13849 | PL e | |
Catégorie | selon EN ISO 13849 | Kat. 4 | |
Limite de revendication de niveau d'intégrité de sécurité | selon EN62061 | SILCL 3 | |
Niveau d'intégrité de sécurité SIL | selon IEC 61508 | SIL 3 | |
Probabilité de défaillance par heure | PFHd | x 10-10 | 1.26 |
Test de surcharge sollicitation élevée | Mois | 240 | |
Test de surcharge sollicitation faible | Mois | 59 | |
Tension assignée d'emploi | Ue | V AC | 230 |
Tension assignée d'emploi | Ue | V | 24 - 230 V AC, 24 - 230 V DC |
Plage admissible | 0.85 - 1.1 x Ue | ||
Tension assignée d'isolement | Ui | V AC | 250 |
Courant résiduel (valeur au carré) | A2 | 50 A2(ITH2= I12+ I22+ … + IN2) | |
Courant à l'enclenchement | A | min - max0,025 - 6 | |
Pouvoir de coupure minimale | W | 0.4 | |
| Circuit de commande | |||
Circuit d'alimentation | |||
avec bobine CA sous 50/60 Hz | W | 5.8 | |
Avec bobine DC | W | 2.9 | |
Fusible pour alimentation du circuit de commande | |||
24 V | résistant aux courts-circuits | ||
115 V/230 V | résistant aux courts-circuits | ||
| Données d'entrée | |||
Courant nominal | mA | S10, S12, S22:35, S34, S35:45 | |
Consommation | mA | 120 V AC: 20 230 V AC: 10 24 V DC: 120 | |
Tension circuit d'entrée, de démarrage et de retour | V CC | env. 24 | |
Charge résistive du câble | R | Ω | 11 |
Courant de court-circuit | A | 0.7 | |
temps de réponse (K1, K2) sous UN mode automatique, moyenne | tA | ms | 250 |
temps de réponse (K1, K2) sous UN mode manuel, moyenne | tA | ms | 60 |
Temps de réponse | ms | sous Ue en mode automatique : 250 en moy. sous Ue en mode manuel : 60 en moy. | |
temps de retombée (K1, K2) sous Un E t, en moyenne | tR | ms | 20 (avec activation par S11/12 et S21/S22) 500 (activation par A1) 50 (sous 24 V DC) 110 (sous 120 VAC) 280 (sous 230 VAC) |
Temps de récupération | tW | ms | env. 1000 |
Simultanéité entrée 1/2 | tsync | ms | ∞ |
Résistivité totale max. admissible (circuits d'entrée et de démarrage sous UN) | RL | Ω | 11 |
Fréquence de commutation maximale | Hz | 0.5 | |
Affichage d’état | LED | vert | |
| Données de sortie | |||
Exécution de contact | |||
Circuits de validation sans temporisation | 3 | ||
Circuit de signalisation avec temporisation | 1 | ||
Tension d'enclenchement | min – max15 - 250 V AC 15 - 250 V DC | ||
Courant limite ininterrompu | A | proContact à fermeture: 6 Contact à ouverture: 6 | |
Protection externe des circuits de sortie contre les courts-circuits | Fusible : 6 A gL/gG | ||
Fusible de sortie | |||
NEOZED (à fermeture) | gL/gG | 6 | |
NEOZED (à ouverture) | gL/gG | 6 | |
Pouvoir de coupure maximal | |||
Charge ohmique (τ = 0 ms) | |||
24 V DC | W | 144 | |
48 V DC | W | 384 | |
110 V DC | W | 80 | |
220 V DC | W | 66 | |
250 V AC | VA | 2000 | |
Charge inductive (τ = 40 ms) | |||
24 V DC | W | 48 | |
48 V DC | W | 48 | |
110 V DC | W | 48 | |
220 V DC | W | 48 | |
Pouvoir de coupure | |||
| selon IEC 60947-5-1 | |||
AC-15 | |||
230 V | A | 3 A bei 3600S/h | |
DC-13 | |||
24 V | A | 3 A bei 3600S/h | |
Autres informations (catalogue à feuilleter) | |||
| Compatibilité électromagnétique (CEM) | |||
Emission | selon EN 61000-6-4 | ||
Immunité | selon EN 61000-6-2 |
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception | |||
Courant assigné d'emploi pour indication de la puissance dissipée | In | A | 0 |
Puissance dissipée par pôle, en fonction du courant | Pvid | W | 0 |
Puissance dissipée du matériel, fonction du courant | Pvid | W | 0 |
Puissance dissipée statique, dépendante du courant | Pvs | W | 4.8 |
Pouvoir d'émission de puissance dissipée | Pve | W | 0 |
Température d’emploi min. | °C | -25 | |
Température d’emploi max. | °C | 55 | |
Certificat d'homologation IEC/EN 61439 | |||
10.2 Résistance des matériaux et des pièces | |||
10.2.2 Résistance à la corrosion | Les exigences de la norme produit sont respectées. | ||
10.2.3.1 Résistance à la chaleur de l'enveloppe | Les exigences de la norme produit sont respectées. | ||
10.2.3.2 Résistance Matières isolantes Chaleur normale | Les exigences de la norme produit sont respectées. | ||
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle | Les exigences de la norme produit sont respectées. | ||
10.2.4 Résistance aux UV | Les exigences de la norme produit sont respectées. | ||
10.2.5 Elevation | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.2.6 Essai de choc | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.2.7 Inscriptions | Les exigences de la norme produit sont respectées. | ||
10.3 Degré de protection des enveloppes | Les exigences de la norme produit sont respectées. | ||
10.4 Distances d'isolement et lignes de fuite | Les exigences de la norme produit sont respectées. | ||
10.5 Protection contre les chocs électriques | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.6 Montage de matériel | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.7 Circuits électriques et raccordements internes | Sous la responsabilité du tableautier. | ||
10.8 Raccordements pour conducteurs passés de l'extérieur | Sous la responsabilité du tableautier. | ||
10.9 Propriétés d'isolement | |||
10.9.2 Tension de tenue à fréquence industrielle | Sous la responsabilité du tableautier. | ||
10.9.3 Tension de tenue aux chocs | Sous la responsabilité du tableautier. | ||
10.9.4 Test d'enveloppes en matière isolante | Sous la responsabilité du tableautier. | ||
10.10 Echauffement | Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils. | ||
10.11 Tenue aux courts-circuits | Sous la responsabilité du tableautier. | ||
10.12 Compatibilité électromagnétique | Sous la responsabilité du tableautier. | ||
10.13 Fonctionnement mécanique | Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte. |
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
modèle | appareil de base | ||
adapté à la surveillance de commutateurs de position | oui | ||
adapté à la surveillance de circuits d'arrêt d'urgence | oui | ||
adapté à la surveillance de vannes | non | ||
adapté à la surveillance d'équipements de protection optoélectroniques | non | ||
adapté à la surveillance de capteurs tactiles | non | ||
adapté à la surveillance de commutateurs magnétiques | non | ||
adapté à la surveillance de commutateurs de proximité | non | ||
finition du raccordement électrique | borne à vis | ||
montage possible sur barres profilées | oui | ||
tension d'alimentation de courant nominal Us à CA 50 Hz | V | 0 - 26.4 | |
tension d'alimentation de courant nominal Us à CA 60 Hz | V | 0 - 0 | |
tension d'alimentation de courant nominal Us CC | V | 0 - 0 | |
type de tension d'actionnement | CA/CC | ||
avec pinces amovibles | oui | ||
évaluation des entrées | à un et deux canaux | ||
avec entrée de démarrage | oui | ||
avec fonction silence | non | ||
avec boucle de retour | oui | ||
retardement du déclenchement | s | 0 - 0 | |
nombre de sorties, orientées sur la sécurité, non retardées, avec contact | 3 | ||
nombre de sorties, orientées sur la sécurité, retardées, avec contact | 0 | ||
nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur | 0 | ||
nombre de sorties, orientées sur la sécurité, retardées, semiconducteur | 0 | ||
nombre de sorties, fonction de signalisation, non retardées, avec contact | 1 | ||
nombre de sorties, fonction de signalisation, retardées, avec contact | 0 | ||
nombre de sorties, fonction de signalisation, non retardées, semiconducteur | 0 | ||
nombre de sorties, fonction de signalisation, retardées, semiconducteur | 0 | ||
catégorie selon EN 954-1 | 4 | ||
type de sécurité selon IEC 61496-1 | - | ||
catégorie d'arrêt selon IEC 60204 | 0 | ||
niveau de performance selon EN ISO 13849-1 | niveau e | ||
SIL conformément à IEC 61508 | 3 | ||
avec homologation TÜV | oui | ||
avec homologation BG BIA | non | ||
avec homologation selon UL | oui | ||
largeur | mm | 45 | |
hauteur | mm | 99 | |
profondeur | mm | 114.5 |
Homologations
| Product Standards | IEC/EN see Technical Data; UL 508; CSA-C22.2 No. 14-95; CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR; NKCR7 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| CSA Class No. | 3211-83; 3211-03 | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
Courbes caractéristiques
Encombrements
CAO données
Plus d'informations sur les produits (liens)
IL05013031Z Notice d'utilisation pour l'installateur-électricien | |||
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON EMR ERT EMT EN.pdf | 3 Mbytes |
|
| PDF EATON SAFETY RELAYS ESR5 EN.pdf | 1 Mbytes |
|
| ESR5-NO-31-AC-DC 118704 118704.pdf | 287 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
