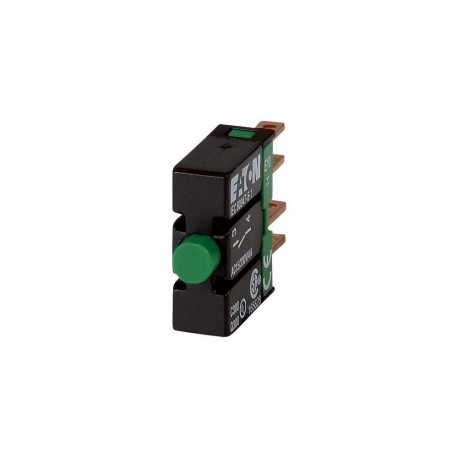

E10 090351 EATON ELECTRIC Élément de contact, 1 s, fixation par l'avant, borne à boulon Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

E10 090351 EATON ELECTRIC Élément de contact, 1 s, fixation par l'avant, borne à boulon

E10

090351

EATON-MOELLER

50

Élément de contact, 1 s, fixation par l'avant, borne à boulon

Plus de détails


Appareillage industriel basse tension > Bloc de contact auxiliaire

Moyens de contrôle et de signalisation

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $248.25
Prix unitaire: $4.96

Quantité Prix
50+$4.96
100+$4.59
150+$4.55
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

En savoir plus

▲


Élément de contact, 1 s, fixation par l'avant, borne à boulon
Élément de contact, Gamme: Equipements complémentaires, Appareil individuel, Raccordement: Bornes plates, Description: tension d'emploi admissible : 5 - 250 V, Nombre de contacts F = contact à fermeture: 1 F, Degré de protection: IP20 avec ISH2,8, Connexion à SmartWire-DT: non

Gamme de livraison

Gamme
Equipements complémentaires
Appareil individuel/Appareil complet
Appareil individuel
Fonction de base équipements complémentaires
Eléments de contact
Raccordement
Bornes plates
Description
tension d'emploi admissible : 5 - 250 V
Nombre de contacts
F = contact à fermeture
1 F
Degré de protection
IP20 avec ISH2,8
Connexion à SmartWire-DT
non

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660
Longévité mécanique [manœuvres]
> 100 x 106
Fréquence de commande [man./h]
≦ 3600
Effort de commande
≦ 3 N
Degré de protection IEC/EN 60529
IP20 avec ISH2,8
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteAppareil nu
-25 - +60 °C
Température ambianteAppareil sous enveloppe
- 25 - 40 °C
Position de montage
Quelconque
Tenue aux chocs
> 40
selon IEC 60068-2-27
Durée de choc 11 ms
Semi-sinusoïdal g
Sections raccordables
0.5 - 1.0 mm2
Bornes plates pour connexion rapide
2.8 x 0.8 mm selon DIN 46244
Clip pour bornes plates
2.8 x 0.8 mm selon DIN 46247 et IEC 60760
Circuits électriques
Tension assignée de tenue aux chocs [Uimp]
4000 V AC
Tension assignée d'isolement [Ui]
250 V
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'emploi [Ue]
250 V AC
Courant de court-circuit conditionnel [Iq]
1 kA
Fiabilité des contactssous 24 V DC/5 mA [HF]
< 10-7(autrement dit 1 erreur sur 107cycles de manœuvres) Taux d'erreurs
Fiabilité des contactssous 5 V DC/1 mA [HF]
< 5 x 10-6(autrement dit 1 erreur sur 5 x 106cycles de manœuvres) Taux d'erreurs
Utilisation d’embouts isolants ISH 2,8
>24 V AC/DC conseillés
>50 V AC ou 120 V DC obligatoires, y compris sur les bornes libres
Dispositif de protection contre les courts-circuits, calibre max.Par disjoncteur
FAZ-B6/1 Référence
Dispositif de protection contre les courts-circuits, calibre max.Fusible [gG/gL]
10 A
Pouvoir de coupure
Courant assigné d’emploi [Ie]AC-1524 V [Ie]
4 A
Courant assigné d’emploi [Ie]AC-1548 V [Ie]
4 A
Courant assigné d’emploi [Ie]AC-15110 V [Ie]
4 A
Courant assigné d’emploi [Ie]AC-15220 V 230 V 240 V [Ie]
4 A
Courant assigné d’emploi [Ie]DC-1324 V [Ie]
1.5 A
Courant assigné d’emploi [Ie]DC-1342 V [Ie]
1 A
Courant assigné d’emploi [Ie]DC-1360 V [Ie]
0.8 A
Courant assigné d’emploi [Ie]DC-13110 V [Ie]
0.5 A
Courant assigné d’emploi [Ie]DC-13220 V [Ie]
0.2 A

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
4 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0.1 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+60 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Bloc de contact auxiliaire (EC000041)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Bloc de contact auxiliaire (ecl@ss13-27-37-13-02 [AKN342018])
nombre de contacts en tant qu'inverseurs
0
nombre de contacts en tant que contacts à fermeture
1
nombre de contacts en tant que contacts à ouverture
0
nombre d'interrupteurs de signal d'erreur
0
courant de fonctionnement nominal CA-15, 230 V
6 A
finition du raccordement électrique
raccordement à vis
modèle
relevable
mode de pose
fixation frontale
douille
sans

Homologations

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
46552
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
E10 E10 090351 FR_090351.pdf 116 Kbytes E10 E10 090351 FR_090351.pdf
