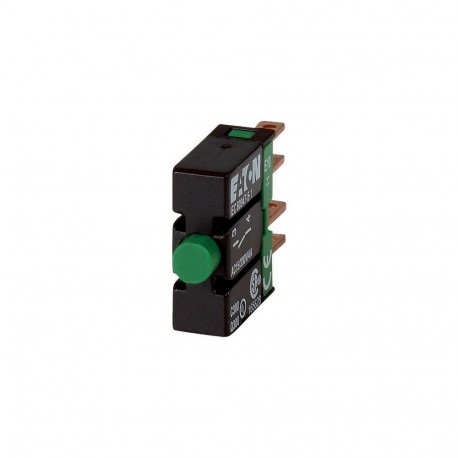

E10 090351 Y7-90351 EATON ELECTRIC Kontaktelement, 1 Schließer, Frontbefestigung, Steckanschluss Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

E10 090351 Y7-90351 EATON ELECTRIC Kontaktelement, 1 Schließer, Frontbefestigung, Steckanschluss

E10

090351

Y7-90351

EATON-MOELLER

50

Kontaktelement, 1 Schließer, Frontbefestigung, Steckanschluss

Kontaktelement 1 NO Frontmontage-Verschraubung für

Eaton Moeller® series E10 Accessory Contact element, 1 N/O, Front fastening, Blade terminal

Kontaktelement, Lieferprogramm: Einzelgerät, Anschlusstechnik: Flachstecker, Beschreibung: zulässige Betriebsspannung: 5 – 250 V, Kontakte N/O = Öffner: 1 S/O, Schutzart: IP20 mit ISH2,8, Anschluss an SmartWire-DT: nein

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $264.74
Stückpreis: $5.29
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series E10 Accessory Contact element
Katalognummer
090351
Produkt Länge/Tiefe
6 mm
Produkthöhe
29 mm
Produktbreite
18 mm
Produktgewicht
0.003 kg
Zertifikat(e)
CE
UL Category Control No.: NKCR
UL
CSA-C22.2 No. 14-05
IEC/EN 60947
UL 508
UL File No.: E29184
CSA
CSA Class No.: 3211-03
CSA File No.: 46552
IEC/EN 60947-5
EAN
4015080903512
Modellcode
E10

Merkmale und Funktionen

Elektrische Anschlussart
Schraubanschluss

Allgemein

Schutzart
IP20, mit Isolierstoffhülse ISH2,8
Lebensdauer, mechanisch
100.000.000 Schaltvorgänge
Ausführung
aufsteckbar
Montageart
Front fastening
Betriebsfrequenz
3600 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Zubehör
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Anschlusskapazität
0,5 - 1,0 mm²
Klemmengröße
2,8 x 0,8 mm nach DIN 46247 und IEC 60760, Flachsteckhülse
2,8 x 0,8 mm nach DIN 46244, Flachstecker

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
40 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms
Mechanisch, nach IEC/EN 60068-2-27

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Bemessungswerte

Bemessungsisolationsspan. (Ui)
250 V
Bemessungsbetriebsstrom (Ie)
4 A bei AC-15, 110 V
4 A bei AC-15, 48 V
Bemessungsbetriebsstrom (le) bei AC-15, 24V
4 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
6 A
Bemess.betriebsstrom (le) bei DC-13, 24 V
1.5 A
Bemessungsbetriebsstrom (le) bei DC-13, 42 V
1 A
Bemessungsbetriebsstrom (le) bei DC-13, 60 V
0.8 A
Bemessungsbetriebsstrom (le) bei DC-13, 110 V
0.5 A
Bemessungsbetriebsstrom (le) bei DC-13, 220 V, 230 V
0.2 A
Kurzschlussschutz
FAZ-B6/1, schmelzsicherungslos
Bemessungsdaten Kurzschlussschutz
Max. 10 A gG/gL, Sicherung, Kontakte
Bemessungsdaten Kurzschlussschutz
Max. 10 A gG/gL, Sicherung, Kontakte

Betätigungselement

Betätig.kraft max.
3 N

Kommunikation

Anbindung an SmartWire-DT
Nein
Anschlussart
Flachstecker

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.1 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
4 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 090351 Niederspannungsschaltgeräte (EC000041)
Merkmal Wert
Anzahl der Kontakte als Wechsler (EF008257) 0
Anzahl der Kontakte als Schließer (EF008256) 1
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Fehlersignalschalter (EF007613) 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 6 A
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Ausführung (EF000010) aufsteckbar
Montageart (EF000003) Frontbefestigung
Fassung (EF000048) ohne

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
E10 Y7-90351 090351 EN_025434.pdf 1 Mbytes E10 Y7-90351 090351 EN_025434.pdf
