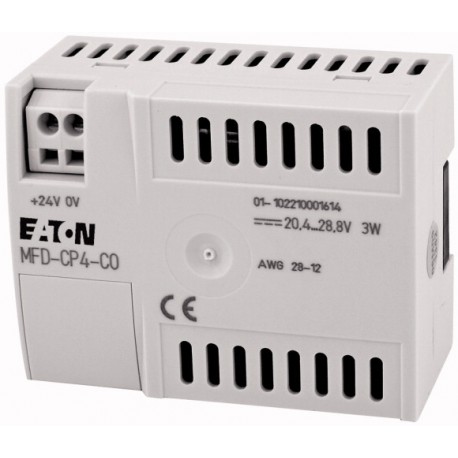

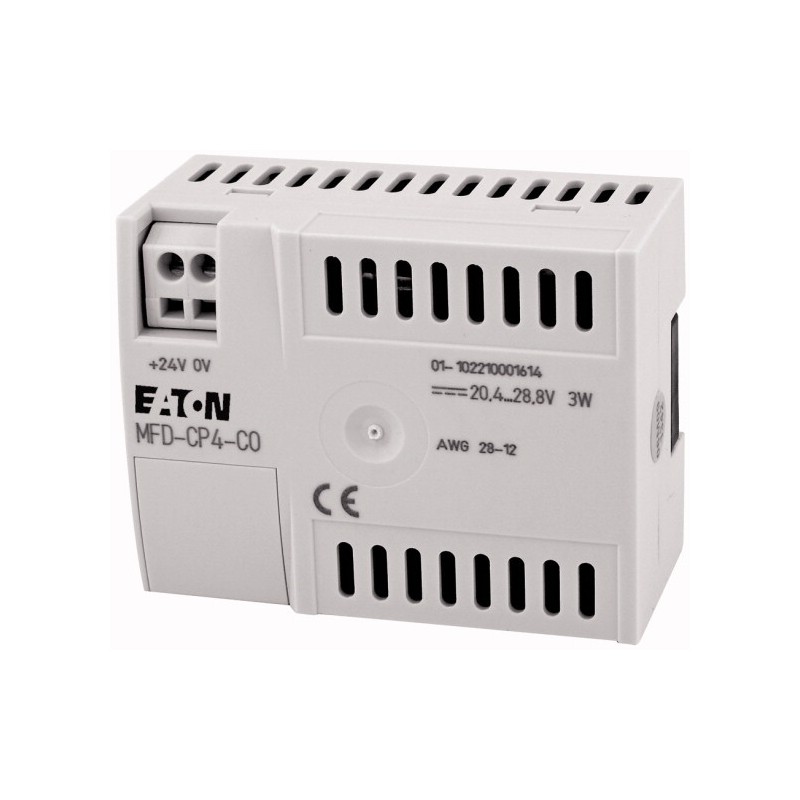

MFD-CP4-CO 115736 0004560806 EATON ELECTRIC Module de communication/alimentation pour afficheur décentralisé..
MFD-CP4-CO
115736
0004560806
EATON-MOELLER
Module de communication/alimentation pour afficheur décentralisé via CANopen, 24V DC
Relais EASY programmables et écrans MFD
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Module de communication/alimentation pour afficheur décentralisé via CANopen, 24V DC
Module de communication avec interface CANopen et alimentation pour utilisation possible avec l'unité d'affichage et de commande MFD-80... servant d'afficheur de texte décentralisé pour EC4P/XC100/XC200/autres appareils avec interface CANopen, indice de protection IP20, câble de liaison vers EC4P : EU4A-RJ45-CAB2, réglage automatique du débit jusqu'à 1 MBaud 64 pages d'écran mémorisables
Gamme de livraison
Accessoires
Interface CANopen® pour MFD80
Gamme
Afficheurs multifonctions MFD-Titan
Module de communication avec interface CANopen®
réglage automatique de la vitesse de transmission jusqu'à 1 MBaud
jusqu'à 64 pages d'écran mémorisables
réglage automatique de la vitesse de transmission jusqu'à 1 MBaud
jusqu'à 64 pages d'écran mémorisables
Fonction
pour utilisation avec unité d'affichage/ de commande MFD-80-B(-X) et ‧le câble de liaison EU4A-RJ45-CAB2
Tension d’alimentation
24 V DC
Utilisation avec
EC4P
XC100/200
autres appareils avec interface CANopen®
XC100/200
autres appareils avec interface CANopen®
Caractéristiques techniques
Généralités
Conformité aux normes
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27
Encombrements (L x H x P)
75 x 58 x 36.2 mm
Poids
0.164 kg
Facilité de montage et gain de place
Encliquetage sur le support de l'afficheur
Sections raccordables
AlimentationConducteurs à âme massive
0,5 – 2,5 (AWG 20 – 14) mm2
AlimentationConducteurs souples avec embout
0,5 – 1,5 (AWG 20 – 16) mm2
AlimentationTournevis pour vis à fente
3.5 x 0.6 mm
Câble de donnéesConducteur à âme massive
0,2 – 0,5 (AWG 24 – 20) mm2
Résistance climatique
Température d'emploi environnante
-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Stockage
- 40 - 70 °C
Humidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Résistance mécanique
Degré de pollution
2
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations (IEC/EN 60068-2-6)Amplitude constante 0.15 mm
10 - 57 Hz
Vibrations (IEC/EN 60068-2-6)Accélération constante 2 g
150 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Catégorie de surtension/Degré de pollution
II/2
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge au contact
6 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
10 V/m
immunité aux perturbations radioélectroniques
EN 55011 classe B, EN 55022 classe B
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câble d'alimentation
2 kV
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câbles de signaux
2 kV
Ondes de choc (ondes de choc) (IEC/EN 61000-4-5)
2 (câbles d'alimentation symétr.) kV
Ondes de choc (surge) (IEC/EN 61000-4-5, niveau 2)
1 (câbles d'alimentation symétr.) kV
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178
Alimentation
Tension assignée d'emploi [Ue]
24 DC (- 15/+ 20 %) V
Plage admissiblePlage min. admissible
20.4 V DC
Plage admissiblePlage max. admissible
28.8 V DC
Ondulation résiduelle
≦ 5 %
Courant d'entréesous 24 V DC
en moyenne : 185 mA
Chutes de tension
≤ 10 ms
Puissance dissipée [P]
en moyenne : 1.5 W
Remarque sur la puissance dissipée
Consommation sous 24 V DC
Interfaces
CANopen®Profil de l'appareil
selon DS301 V4
CANopen®Type de PDO
asynchrone (déclenché par les événements)
CANopen®Adresses
1 à 63, réglable via l'afficheur
CANopen®Vitesse de transmission/longueur
10 ko à 1 Mo,
détection automatique
possibilité de réglage manuel via l'écran kBd
détection automatique
possibilité de réglage manuel via l'écran kBd
CANopen®Raccordement
borne à ressort 6 pôles
CANopen®Résistance de terminaison
Externe 120 Ω
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
1.5 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commande industrielle API (EG000024) / Panneau à écran alphanumérique (EC001426)
Electricité, Electronique, Automatisation et Commande / Composant d'affichage et de commande / Panel (HMI) / Text panel (HMI) ([email protected] [AFX018003])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
20.4 - 28.8 V
type de tension d’alimentation
DC
nombre d'interfaces matérielles Industrial Ethernet
0
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles USB
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'autres interfaces matérielles
2
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
oui
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
non
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
non
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
finition de l'écran
LCD avec rétro-éclairage
nombre de lignes d'affichage
4
nombre de caractères par ligne
16
hauteur de caractères max., affichage
32 mm
mémoire projet/mémoire utilisateur utiles
0 Ko
avec clavier numérique
non
avec clavier alphabétique
non
nombre de touches de fonction, programmable
9
nombre de touches à LED
0
nombre de touches système
0
avec affichage de messages
oui
avec système de message (tampon et acquittement inclus)
non
représentation des valeurs de processus (sortie) possible
oui
valeur de processus par défaut (entrée) possible
oui
avec recettes
non
nombre de niveaux de protection par mot de passe
1
sortie d'impression disponible
non
nombre de langues en ligne
1
classe de protection (IP), face avant
IP65
Degré de protection (NEMA)
12
température d'utilisation
25 - 55 °C
objets graphiques représentables
non
adapté aux fonctions de sécurité
non
largeur de l'avant
86.5 mm
hauteur de l'avant
86.5 mm
profondeur d'encastrement
36.2 mm
Homologations
North America Certification
Request filed for UL and CSA
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Encombrements
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SAFETY LOGIC EN.pdf | 2 Mbytes |
|
| MFD-CP4-CO 0004560806 115736 FR_115736.pdf | 212 Kbytes |
|
