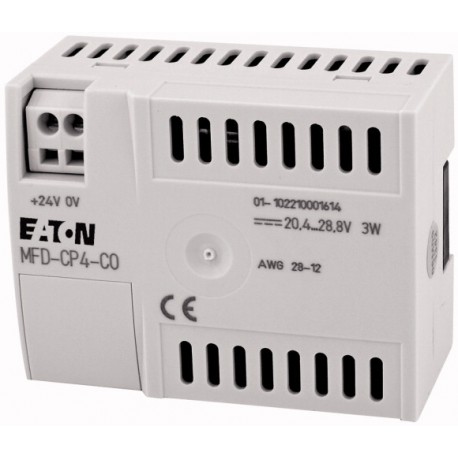

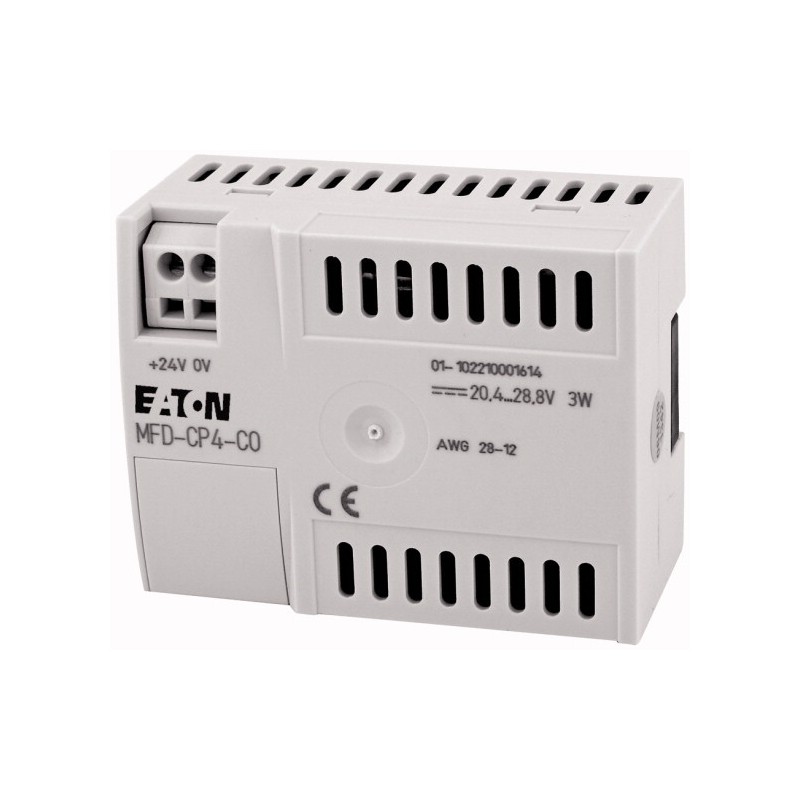

MFD-CP4-CO 115736 0004560806 EATON ELECTRIC Módulo CPU de Texto Para pantalla remota 24 V DC Comunicación CA.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MFD-CP4-CO 115736 0004560806 EATON ELECTRIC Módulo CPU de Texto Para pantalla remota 24 V DC Comunicación CA..

MFD-CP4-CO

115736

0004560806

EATON-MOELLER

Módulo CPU de Texto; Para pantalla remota; 24 V DC; Comunicación CANopen; Para EC4P

Más detalles


Relés programables EASY y pantallas MFD

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Módulo de comunicación/unidad de fuente de alimentación remota de la pantalla de texto a través de CANopen, 24 V DC
Junto con la pantalla y la unidad operativa de MFD-80..., el módulo de comunicación con interfaz CANopen y unidad de fuente de alimentación puede ser utilizado como texto remoto de la pantalla para EC4P/XC100/XC200/ otros dispositivos con interfaz CANopen., carcasa grado de protección IP20, EU4A-RJ4-CAB45 se utiliza como línea de conexión para el EC2P, automático velocidad de baudios de hasta 1 Mbaud hasta 64 pantalla se pueden guardar las páginas

Programa de entrega

Accesorios
CANopen® interfaz para MFD80
Gama de productos
Multi-función de pantalla MFD-Titan
Módulo de comunicación con CANopen® interfaz
automático de la velocidad de baudios de hasta 1 Mbaud
Hasta 64 pantalla se pueden guardar las páginas
La función
Para el uso con la pantalla/de funcionamiento de la unidad MFD-80-B(-X) y el cable de conexión EU4A-RJ45-CAB2
Tensión de alimentación
24 V DC
Para el uso con
EC4P
XC100/200
Otros dispositivos CANopen® interfaz

Datos técnicos

General
Normas
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27
Dimensiones (W x H x D)
75 x 58 x 36.2 mm
Peso
0.164 kg
Montaje
Montada sobre el eje de fijación de la pantalla
Terminal de capacidades
Fuente de alimentaciónSólido
0.5 - 2.5 (AWG 20 - 14) mmDos
Fuente de alimentaciónflexible con férulas
0.5 - 1.5 (AWG 20 - 16) mmDos
Fuente de alimentaciónDestornillador estándar
3,5 x 0,6 mm
Cable de datosSólido
0.2 - 0.5 (AWG 24 - 20) mmDos
Condiciones climáticas ambientales
Temperatura ambiente de operación
-25 a 55, frío según IEC 60068-2-1, calor según IEC 60068-2-2 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Almacenamiento
- 40 - 70 °C
De humedad relativa, sin condensación (IEC/EN 60068-2-30)
5 - 95 %
La presión de aire (funcionamiento)
795 - 1080 hPa
Condiciones ambientales, mecánicos
Grado de contaminación
Dos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones (IEC/EN 60068-2-6)Amplitud constante 0,15 mm
De 10 a 57 Hz
Vibraciones (IEC/EN 60068-2-6)La aceleración constante de 2 g
150 - 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
1 m
Posición de montaje
Vertical u horizontal
Compatibilidad electromagnética (EMC)
Categoría de sobretensión/grado de contaminación
II/2
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)Descarga de aire
8 kV
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
10 V/m
Supresión de interferencia de Radio
EN 55011 Clase B, EN 55022 Clase B
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Cable de alimentación de la
2 kV
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Las líneas de señal de
2 kV
La potencia de los pulsos (surge) (IEC/EN 61000-4-5)
2 (los cables de la fuente, simétrica) kV
la potencia de los pulsos (surge) (IEC/EN 61000-4-5, nivel 2)
1 (los cables de la fuente, simétrica) kV
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
EN 50178, UL 508, CSA C22.2, Nº 142,
Resistencia de aislamiento
EN 50178
Fuente de alimentación
Tensión nominal [Ue]
24 VCC (-15⁄+20 %) V
Margen admisibleMin. margen admisible
EL 20,4 V DC
Margen admisibleMax. addmissible gama
28,8 V DC
Ondulación Residual
≦ 5 %
La corriente de entradaa las 24 V DC
Normalmente 185 mA
De huecos de tensión
≤ 10 ms
Pérdida de potencia [P]
Normalmente 1,5 W
Nota sobre la disipación de calor
Consumo de corriente a 24 V DC
Interfaces
CANopen®Control de contacto corriente nominal
a DS301V4
CANopen®PDO tipo
asincrónica (evento controlado)
CANopen®Direcciones
1 a 63, se puede establecer a través de la pantalla
CANopen®Velocidad en baudios/longitud
10 kByte hasta 1 MByte,
Detección automática
Manual de configuración a través de la pantalla posible. kBd
CANopen®Técnica de conexión
6-poste abrazadera de la jaula de la terminal
CANopen®Resistencia de terminación
externo de 120 Ω

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
1.5 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / panel de Texto (EC001426)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Pantalla y el componente de control / Panel (HMI) / panel de Texto (HMI) ([email protected] [AFX018003])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
El 20,4 - 28,8 V
Voltaje tipo de tensión de alimentación
DC
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Cero
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces de otros
Dos
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
Sí
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
No
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
Tipo de pantalla
Pantalla LCD con iluminación de fondo
Número de líneas de visualización
Cuatro
Número de caracteres por línea
Dieciseis
Max. altura de los caracteres, pantalla
32 mm
Útil del proyecto de memoria/memoria de usuario
0 kByte
Con teclado numérico
No
Con alfa numérico del teclado
No
Número de teclas de función, programables
Nueve
Número de botones con LED
Cero
Número de botones del sistema
Cero
Con mensaje de indicación
Sí
Con el sistema de mensajes (incl. búfer y confirmación)
No
Proceso de representación de valor (de salida) posible
Sí
Proceso valor predeterminado (de entrada) posible
Sí
Con recetas
No
Número de niveles de contraseña
Uno
Con la salida de la impresora
No
Número de idiomas online
Uno
Grado de protección (IP), frente
IP65
Grado de protección (NEMA)
Doce
Temperatura de la operación
25 - 55 °C
Objetos gráficos presentable
No
Adecuado para las funciones de seguridad
No
La anchura de la parte delantera
86.5 mm
La altura de la frente
86.5 mm
Construido en profundidad
36.2 mm

Aprobaciones

América Del Norte Certificación
Petición presentada por UL y CSA
Diseñado especialmente para América del Norte
No
Limitación De La Corriente En El Disyuntor
No

Dimensiones

252X028
