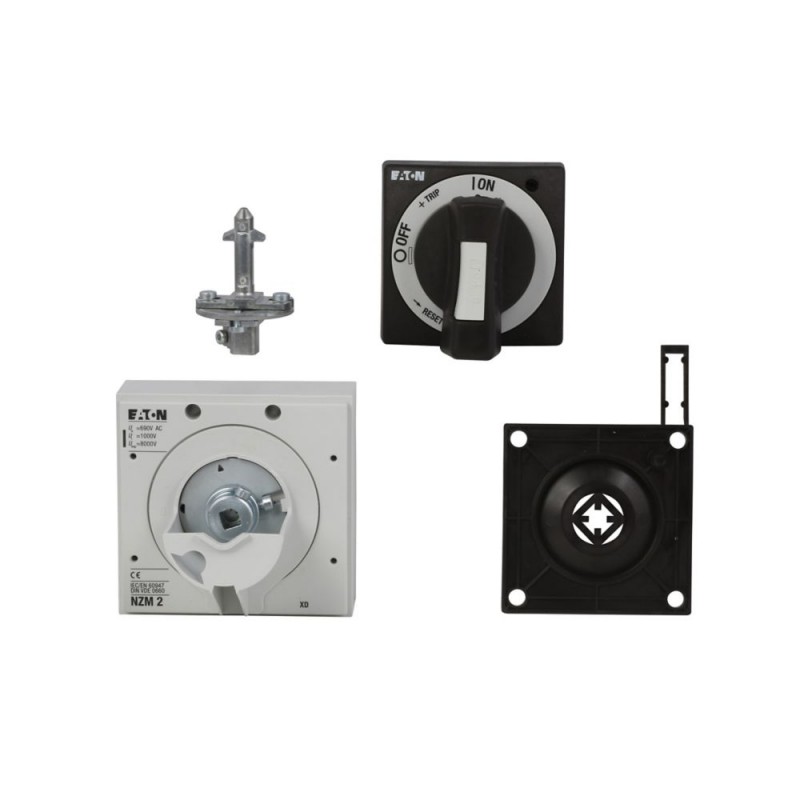

NZM2-XTVDV-0-NA 100676 Y7-100676 EATON ELECTRIC Poignée rotative à commande rompue sur porte à commande romp.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-XTVDV-0-NA 100676 Y7-100676 EATON ELECTRIC Poignée rotative à commande rompue sur porte à commande romp..

NZM2-XTVDV-0-NA

100676

Y7-100676

EATON-MOELLER

Poignée rotative à commande rompue sur porte à commande rompue sur porte, noire, verrouillable, taille 2

NZM2-XTVDV-0-NA

Eaton Moeller series NZM - Molded Case Circuit Breaker. Door coupling rotary handle, black, lockable, size 2

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète de possibilités d’application pour une utilisation dans le monde entier. Les groupes fonctionnels modulaires rendent le montage flexible et simple. Remarque : Complet comprenant l’entraînement rotatif et les pièces d’accouplement. Arbre d’extension supplémentaire nécessaire. Ne peut pas être combiné avec un verrouillage mécanique Pour les installations extrêmement étroites avec arbre d’extension court. Ne peut pas être combiné avec la poignée supplémentaire NZM...-XDZ. La plaque d’avertissement externe/plaque de marquage peut être clipsée. Par défaut, noir/gris. Verrouillable sur la poignée de l’interrupteur à l’aide de jusqu’à 3 cadenas. Verrouillable en position 0 sur la poignée, verrouillable en position 0 sur l’interrupteur à l’aide de jusqu’à 3 cadenas. Peut également être modifié en position I. Avec verrouillage de porte. Le verrouillage de la porte n’est pas mis en échec en position verrouillée OFF. La porte ne s’ouvre qu’avec une rotation active au-delà de la position 0. Peut être modifié de sorte qu’il peut être vaincu de l’extérieur à l’aide d’un tournevis. Peut être utilisé pour : NZM2, N(S)2

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $149.54
Prix unitaire: $149.54
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM - Molded case circuit breaker
Catalog Number
100676
Model Code
NZM2-XTVDV-0-NA
EAN
4015081005765
Product Length/Depth
75 mm
Product Height
190 mm
Product Width
90 mm
Product Weight
0.71 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
UL (Category Control Number DIHS)
IEC60947
UL listed
UL489
CE marking
CSA certified
UL (File No. E140305)
CSA (File No. 22086)
CSA (Class No. 1437-01)
CSA-C22.2 No. 5-09

Spécifications du produit

Used with
NZM2, N(S)2
Type
Special features
  • Complete including rotary drive and coupling parts
  • Cannot be combined with mechanical interlock
  • For extremely narrow fittings
  • With special short extension shaft
  • Cannot be combined with NZM...-XDZ additional handle
  • External warning plate/designation label can be clipped on.
  • Door coupling rotary handle for operating the switch through a closed control panel door
Features
Standard: black / gray
Lockable
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Black
Fitted with:
Padlock
Frame
NZM2
Suitable for
Power circuit breaker
Switch disconnector
Cover/door type
Door interlock can be modified such that it can be defeated from the outside using a screwdriver
Door interlock not defeated in the locked OFF position.
Door opens only with active rotation beyond the 0 position
Lock number
Single lockable
Locking facility
With door interlock
Lockable on the handle on the switch using up to 3 padlocks
Degree of protection / NEMA enclosure type
IP66
4X. 12

ETIM for 100676 Appareillage industriel basse tension (EC000229)
Caractéristique Valeur
Avec blocage du redémarrage (EF004054) Non
Avec clé de verrouillage (EF026057) Non
Verrouillage à cadenas (EF001163) Oui
Couleur (EF000007) Noir
Adapté à un arrêt d'urgence (EF001433) Non
Avec axe (EF001434) Non
Adapté à un disjoncteur (EF005863) Oui
Adapté à un disjoncteur de puissance interrupteur de charge compact (EF007252) Oui
Classe de protection (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XTVDV-0-NA Y7-100676 100676 DE_279400.pdf 5 Mbytes NZM2-XTVDV-0-NA Y7-100676 100676 DE_279400.pdf
