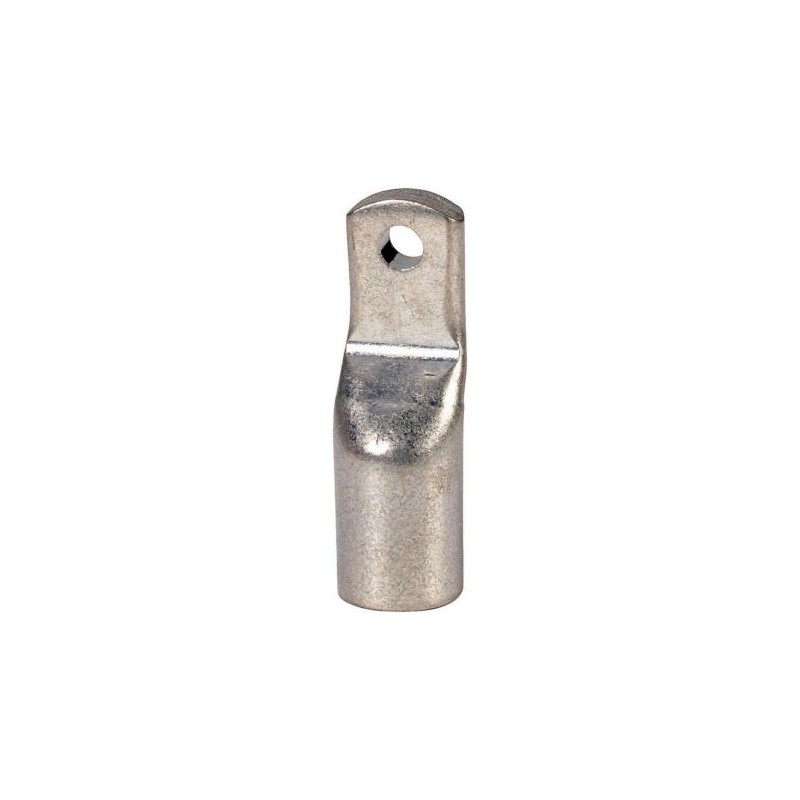

KS150-NZM7 059777 Y7-59777 EATON ELECTRIC Cosse pour câbles, 150mm², version étroite Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

KS150-NZM7 059777 Y7-59777 EATON ELECTRIC Cosse pour câbles, 150mm², version étroite

KS150-NZM7

059777

Y7-59777

EATON-MOELLER

3

Cosse pour câbles, 150mm², version étroite

Cosse de câble 150mm², profil étroit

Eaton Moeller series NZM - Molded Case Circuit Breaker. Cable lug, 150mm², narrow type

3 cosses de câble version étroite 150mm²

Plus de détails


Matériel d'isolation et de raccordement pour installations > Cosse à sertir pour conducteur cuivre

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $42.17
Prix unitaire: $14.06
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM connection type
Catalog Number
059777
Model Code
KS150-NZM7
EAN
4015080597773
Product Length/Depth
23 mm
Product Height
68 mm
Product Width
23 mm
Product Weight
0.073 kg
Compliances
IEC
RoHS conform

Spécifications du produit

Type
AccessoryCable lugsTerminal
Special features
Not UL/CSA approved.Narrow tubular cable lugs for switchgear connections.When using without cover NZM2 (-4)-XKSA, the cable lug must be insulated.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM2
Used with
NZM2(-4), PN2(-4), N2(-4)
Surface protection
Tinned
Bolt dimension
0 mm
Nominal cross section
150 mm²
Number of mounting holes
1
Code digit
0
Connecting angle
180° (horizontal)
Number of poles
Three-pole/Four-pole
Identification color
None
Terminal capacity (stranded cable)
150 mm²

ETIM for 059777 Matériel d'isolation et de raccordement pour installations (EC001050)
Caractéristique Valeur
Dimension métrique du filetage de raccordement (EF003649) 0
Angle de raccordement (EF001338) 180° (horizontal)
Nombre de trous de fixation (EF001719) 1
Numéro d'identification (EF001337) 0
Section nominale (EF001335) 150 mm²
Traitement de surface (EF000139) Étamé
Couleur caractéristique (EF006725) Sans

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
KS150-NZM7 Y7-59777 059777 ES_059775.pdf 862 Kbytes KS150-NZM7 Y7-59777 059777 ES_059775.pdf
