NZM2-XTVDV-0-NA 100676 Y7-100676 EATON ELECTRIC Поворотная ручка с дверной муфтой, черная, запираемая, типор.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

NZM2-XTVDV-0-NA 100676 Y7-100676 EATON ELECTRIC Поворотная ручка с дверной муфтой, черная, запираемая, типор..

NZM2-XTVDV-0-NA

100676

Y7-100676

EATON-MOELLER

Поворотная ручка с дверной муфтой, черная, запираемая, типоразмер 2

НЗМ2-СТВДВ-0-НА

Дополнительные аксессуары для автоматических выключателей серии NZM предлагают широкий ассортимент возможностей применения для использования по всему миру. Модульные функциональные группы делают монтаж гибким и простым. Примечание: В комплекте, включая поворотный привод и соединительные части. Дополнительно требуется удлинительный вал. Не комбинируется с механической блокировкой Для очень узких установок с коротким удлинительным валом. Не сочетается с дополнительной рукояткой NZM...-XDZ. Внешняя сигнальная табличка/маркировочная табличка может быть прикреплена к креплению. По умолчанию, черный/серый. Запирается на ручке на выключателе с помощью до 3 навесных замков. Запирается в положении 0 на ручке, блокируется в положении 0 на переключателе с использованием до 3 навесных замков. Также может быть модифицирован в I положении. С дверной блокировкой. Блокировка двери не повреждена в заблокированном положении OFF. Дверь открывается только при активном вращении за пределы позиции 0. Может быть модифицирован таким образом, что его можно будет победить извне с помощью отвертки. Может использоваться для: NZM2, N(S)2

Подробнее


Низковольтное оборудование > Рукоятка для силовых выключателей/разъединителей

Автоматические выключатели в литом корпусе NZM

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $155.30
Цена за единицу: $155.30
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

обычно покупают вместе

▲

Best sellers

▲

Описание

▲


Поворотная ручка с дверной муфтой, черная, запираемая, типоразмер 2

Программа поставок

Ассортимент
Дополнительное оснащение
Принадлежности
Поворотная ручка с дверной муфтой
Стандарт/сертификат
UL/CSA, IEC
Типоразмер
NZM2
Описание
Поворотная ручка с дверной муфтой для управления выключателем при закрытой двери шкафа управления
Функция
Стандарт, черный/серый
Класс защиты
IP66
UL/CSA Type 4X, Type 12
Возможность блокировки
Запирается на ручку и переключатель с максимальным количеством навесных замков до 3 штук.
с блокировкой двери
Блокировка двери
при запирании ВЫКЛ не перелистывается
Дверь открывается только после поворота за положение 0
возможность открывания снаружи отверткой
Информация по проектированию
в сборе, включая поворотный привод и соединительные части
Комбинирование с механической блокировкой невозможно
для крайне узких встроенных элементов
со специальным коротким удлинителем вала
Комбинирование с дополнительной ручкой NZM…-XDZ невозможно
Наружная предупредительная табличка/табличка с наименованием, крепится зажимом
Применяемое для
NZM2, N(S)2
запираемый
простой

Bauartnachweis nach IEC/EN 61439

Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Handle for power circuit breaker (EC000229)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV < 1 kV) / Handle for switch devices ([email protected] [AKF012014])
Lockable
Yes
Colour
Black
Suitable for emergency stop
No
With extension shaft
No
Suitable for power circuit breaker
Yes
Suitable for switch disconnector
Yes

Апробации

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Specially designed for North America
Rotary handle with additional 4th position, beyond OFF, to release door interlock.
Degree of Protection
IEC: IP66, UL/CSA Type 4X, 12

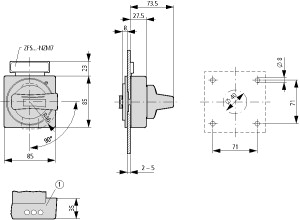

Размеры

123X480
123X196
123X500
Минимальный зазор поворотной ручки с дверной муфтой, от оси вращения двери

ETIM for 100676 Low-voltage industrial controls and switchgear (EC000229)
Характеристика Значение
With restart blockage (EF004054) No
With key lock (EF026057) No
Padlock locking (EF001163) Yes
Colour (EF000007) Black
Suitable for emergency stop (EF001433) No
With extension shaft (EF001434) No
Suitable for power circuit breaker (EF005863) Yes
Suitable for switch disconnector (EF007252) Yes
Degree of protection (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XTVDV-0-NA Y7-100676 100676 RU_100676.pdf 259 Kbytes NZM2-XTVDV-0-NA Y7-100676 100676 RU_100676.pdf
