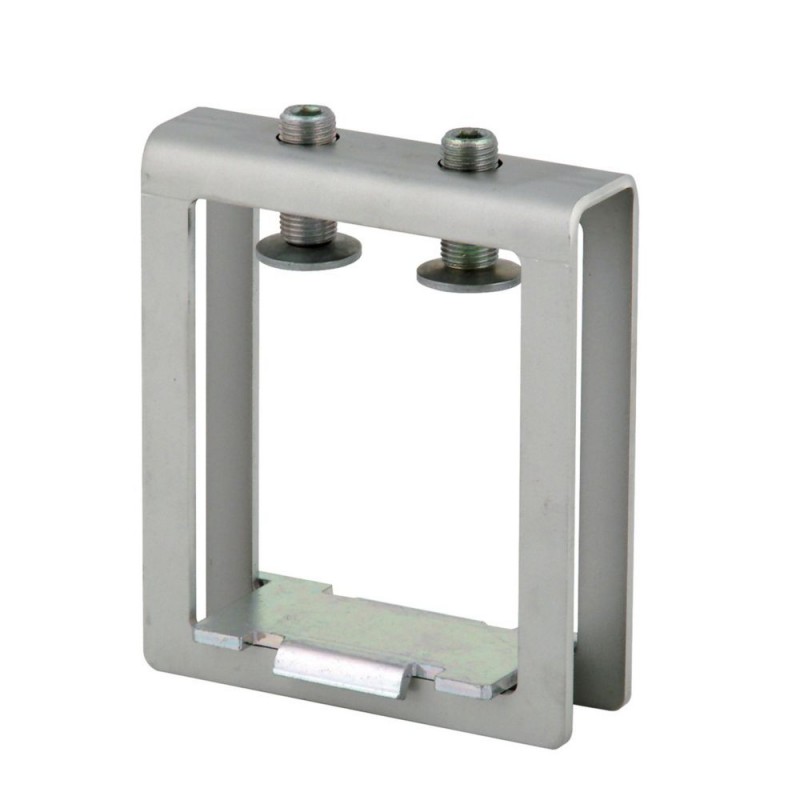

AKP3600 138369 Y7-138369 EATON ELECTRIC Borne pour jeu de barres 101x45 mm Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

AKP3600 138369 Y7-138369 EATON ELECTRIC Borne pour jeu de barres 101x45 mm

AKP3600

138369

Y7-138369

EATON-MOELLER

Borne pour jeu de barres 101x45 mm

AKP3600

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Profile terminal 101x45 mm

Borne de profilé, terminaison aux jeux de barres sans perçage, placez une entretoise entre les barres de barres en cuivre laminé lors de la connexion en parallèle, 3600mm², zone de borne, 101x23-45, largeur 132mm, Ie=3200 A, peut être utilisé pour le profil double T, système de 60 mm, système de 185 mm

Plus de détails


Appareillage industriel basse tension > Plage de raccordement

Accessoires de connexion pour boîtiers

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $272.68
Prix unitaire: $272.68
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton xEffect SASY 60i busbar terminal
Catalog Number
138369
Model Code
AKP3600
EAN
4015081351497
Product Length/Depth
154 mm
Product Height
45 mm
Product Width
132 mm
Product Weight
1.727 kg
Compliances
RoHS conform

Spécifications du produit

Used with
Double T profile
Connection
185 mm system
60 mm system
Special features
Type
  • 185 mm system
  • 60 mm system
  • Connection
Width clamp
132 mm
Busbar thickness - max
40 mm
Busbar thickness - min
40 mm
Busbar width - max
30 mm
Busbar width - min
30 mm
Conductor cross section - max
3600 mm²
Rated operational current (Ie) - max
3200 A
Functions
Connections
Profile terminal
Rated operation current (Ie)
3200 A
Suitable for
T-rail
Strip conductor connection
Rated operational current
3200 A
Terminal capacity (conductor)
23 mm - 45 mm (101x)
3600 mm² (Cu band)

ETIM for 138369 Appareillage industriel basse tension (EC000001)
Caractéristique Valeur
Épaisseur des barres collectrices (EF007220) 40 mm
Largeur des barres collectrices (EF007219) 30 mm
Adapté à (EF000073) Rail en T
Largeur de la borne (EF007092) 132 mm
Section de conducteur max. (EF004969) 3600 mm²
Courant de fonctionnement nominal max. Ie (EF007356) 3200 A
Adapté à un raccordement de conducteur rond (EF007258) Non
Adapté à un raccordement de conducteur secteur (EF007260) Non
Adapté à un raccordement de conducteur enroulé (EF007242) Oui

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AKP3600 Y7-138369 138369 FR_138369.pdf 106 Kbytes AKP3600 Y7-138369 138369 FR_138369.pdf
