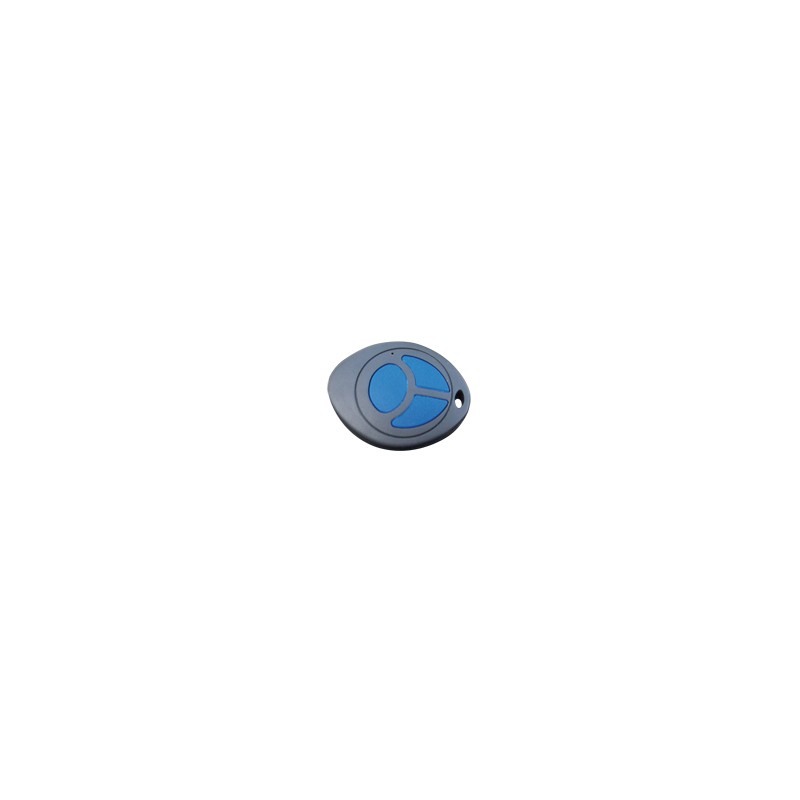

Télécommande
BDF-WLS3
Émetteur smart-house pour applications immotiques
3 boutons-poussoirs à programmation individuelle
Alimentation par pile 3 V (CR2032)
Programmation de canal à l’aide de BGP-COD-BAT Portée : jusqu’à 40 m à l’air libre
Durée de vie de la pile : jusqu’à cinq ans en cas d’utilisation normale
CARACTÉRISTIQUES DES ENTRÉES
Bouton-poussoir sans fil
Fréquence de transmission 868 MHz
CARACTÉRISTIQUES D’ALIMENTATION
Alimentation électrique Pile : CR2032 3V
CARACTÉRISTIQUES GÉNÉRALES
Codage de canal Via BGP-COD-BAT et câble spécial : GAP-TPH-CAB. Au terme de l’installa- tion, la programmation peut être modi- fiée en enlevant le fin couvercle entre les boutons-poussoirs et en utilisant l’adapta- teur fourni pour le câble GAP-TPH-CAB.
Remplacement de la pile Il est possible de remplacer la pile si la
tension est trop basse. Utilisez un objet acéré pour séparer les deux pièces en plastique. Remplacez la pile et ré- assemblez les pièces en plastique en
les enfonçant l’une contre l’autre.
Sorties 1 à 3 Boutons-poussoirs 1 à 3
Boîtier Compact
Environnement
Degré de protection IP 20
Degré de pollution 3 (CEI 60664)
Température de fonctionnement 0° à 50° C (32° à 122° F) Température de stockage -20° à 70° C (-4° à 158° F)
Humidité
(sans condensation) 20 à 80 %
Poids 30 g – pile incluse
PRINCIPE DE FONCTIONNEMENT
La télécommande BDF-WLS3 est conçue pour la base BH4-WBUx-
230 et ne fonctionne qu’avec elle. La télécommande est programmée à l’aide d’une unité BGP-COD-BAT (cf. fiche technique concernée). Procédez comme suit pour établir la communication entre BDF- WLS3 et la base BH4-WBUx-230 :
- Appuyez sur le bouton « Mode » sur la base BH4-WBUx-230 jusqu’à ce que la LED rouge indique qu’une association peut être établie.
- Appuyez sur le bouton-poussoir du module de télécommande BDF-
WLS3 que vous souhaitez associer à la base BH4-WBUx-230.
Une fois l’association établie, la LED s’allume brièvement (environ une seconde).
Si l’association échoue (par exem- ple, si la portée est dépassée), les LED du module de télécommande s’allument simultanément pendant
500 ms environ. Cette erreur se pro- duit également si, dans des con- ditions normales, il n’est pas possible d’établir une connexion entre la base BH4-WBUx-230 et les modules de télécommande
BDF-WLS3.
Il est possible de désactiver la
communication entre la base BH4-
WBUx-230 et tous les modules
associés.
- Appuyez sur le bouton « Mode »
sur la base BH4-WBUx-230 jusqu’à
ce que la LED rouge « Désactiver »
s’allume.
Cela indique l’absence de connexion
entre la base BH4-WBUx-230 et ses
associations.
Pour rétablir la connexion, appuyez
sur « Mode » jusqu’à ce que le
voyant « Associer » ou
« Désactiver » s’allume. Dans des conditions normales, les LED
« Alimentation » et « smart-house » sont allumées en permanence, tandis que la LED « Com- munication » ne clignote que brièvement lorsque vous appuyez sur une télécommande BDF-WLS3 associée.
La LED s’allume toujours lorsque vous appuyez sur un bouton.
La LED confirme ainsi que la com- munication a été exécutée sans erreur.
DIMENSIONS (MM)
12
45
SÉLECTION DE MODÈLE
Alimentation Codification
Pile BDF-WLS3
2 3 EXEMPLE DE COMMUNICATION
1
Bussmsamrt-ahortu-sheobuusse
2 3
1
1 2
BOUTONS-POUSSOIRS / AFFECTATION DES LED
BH8-CTRLZx-xxx
1 2 BH4-WBUA-230
IO1
2 3 IO2
IO3
BPouusthobnu-pttoouns1soir 1
BPouusthobnu-pttoouns2soir 2
BPouusthobnu-pttoouns3soir 3
AliPmoewnteartion
Mode
1
LED
IO5 LED
IO6 LED IO7 LED
smart-house
RF AAssssoociceirate DDéissaacbtilveer
Les caractéristiques peuvent être modifiées sans préavis (12.12.2007) – Un produit du Groupe CARLO GAVAZZI
