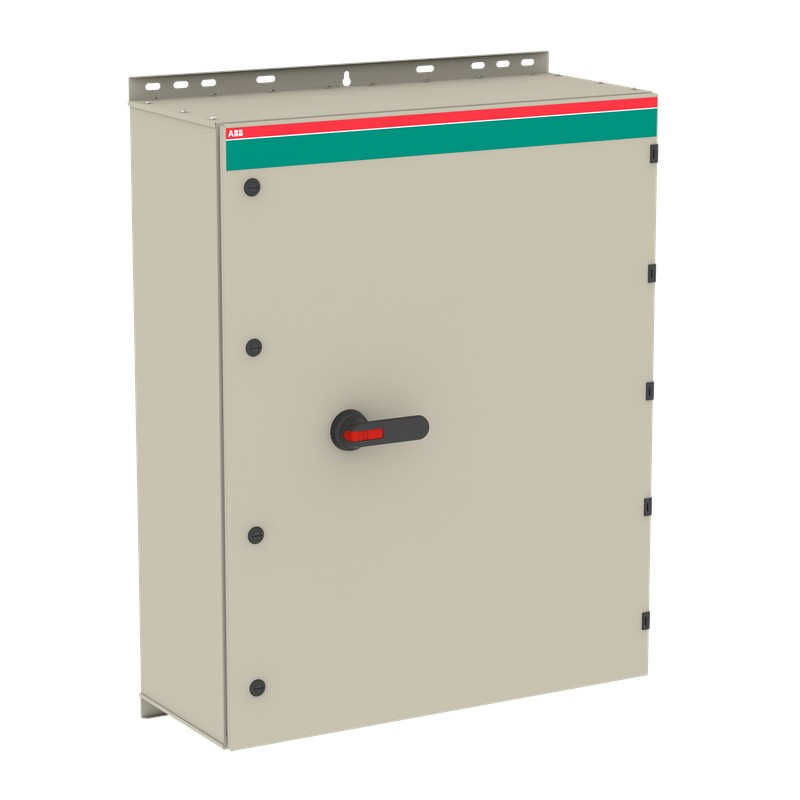

1SCA022750R1940 ABB Découpeur de boîte Int. OT1600KLUU3BZ
1SCA022750R1940
ABB
Découpeur de boîte Int. OT1600KLUU3BZ
OT1600KLUU3BZ Encl. Switch Disconnector
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 902d345d-b710-4f23-9752-68dfeb779e5d Finland |
| SCIP simplifié | 383d211c-e844-461b-ae78-1e73e65f96d8 Spain |
| b012d647-b5dd-4c7f-8828-2a0ee364f432 France | |
| b7cfc57e-be61-4632-88b2-e86ba99d9c24 Germany | |
| 029f53c6-da9c-409e-a163-579a13a37e11 Germany | |
| 4702504a-11e8-4068-8517-6270c028004e Sweden | |
| ce426323-5056-40ba-9a96-cafee27c236f Belgium | |
| b4e3dbdb-4b62-4cc9-9b1f-a189eba80afd Estonia | |
| e36ed194-2442-4f23-8890-9004a7a14e6e Portugal | |
| 9b3ed12c-260a-4329-b30f-c542346a90c9 Hungary | |
| 58fd5e2a-e70a-4015-8e01-85c7d44b0e2b Greece | |
| 2bab0295-ecfc-4604-b1ff-f7afbb92c0dd Hungary | |
| c747ca4a-6ba8-46ea-967b-165ee5a77d73 Sweden | |
| 3964359f-5405-4181-9eef-8e02e56fe34e Poland | |
| 60411e16-e7cf-415f-9af5-0a8db691ea64 Netherlands | |
| 6d47b0dc-d680-48e1-839f-339f0a8f922d Bulgaria | |
| 23b93522-b14f-49ae-a827-3eba930adfcc Italy | |
| 5be243b9-e75a-4685-820c-1b976f76fd03 France | |
| 6e1d6202-d82b-4149-b329-9598e5a42902 Poland | |
| f4e7d9a7-5075-47a4-a64b-e6d318275622 Czech Republic | |
| 44b571ec-921b-4d84-9b57-dfd40537d7ab Croatia | |
| 4e11f2f1-9346-48ab-a03c-42d732613436 Germany | |
| 0f0bc5d4-487c-4259-b945-1f28236fdf79 Denmark | |
| 5576154d-4938-4311-b015-b62b2b2db9fc Belgium | |
| 879845a9-d043-460a-9dfe-d7f32fb4fc4e Germany | |
| 9804720b-d25d-4d70-9998-199cc80b1e7c Norway | |
| 14bf3db9-e9d8-4bd7-92b9-64b0e6bb75c5 Poland | |
| 902eaf94-befa-4bba-bee0-6abd42beaf0c Germany | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340016M0005 |
| Dessins mécaniques | OTKM128033PBL.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 800 mm |
| Hauteur nette du produit | 1200 mm |
| Profondeur/longueur nette du produit | 330 mm |
| Poids net du produit | 89.3 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | 1 pièce |
| Largeur du niveau d’emballage 1 | 815 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 1310 mm |
| Hauteur du niveau d’emballage 1 | 425 mm |
| Poids brut du colis niveau 1 | 94 kg |
| Code EAN du niveau d’emballage 1 | 6417019243726 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | Blank /Blank |
| Couleur | RAL7032 |
| Capacité de connexion du circuit principal | Hole Diameter 12 mm |
| Screw Clamp / PE Terminal 8pc,25 ... 120 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 1600 A |
| Matériau du boîtier | Steel sheet |
| Couleur de la poignée | Noir |
| Type de poignée | Pistol |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 1 NC |
| Contacts auxiliaires montés | 0 NO, 0 NC |
| Type neutre | Detachable Neutral |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de contacts auxiliaires NO | 0 |
| Nombre de pôles | 3P |
| Perte de puissance | at Rated Operating Conditions per Pole 48 W |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 1600 A |
| (690 V) 1600 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 1250 A |
| (500 V) 1250 A | |
| (690 V) 1250 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 710 kW |
| (500 V) 900 kW | |
| (690 V) 1200 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (690 V AC) 110 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 50 kA |
| Tournevis recommandé | Main Circuit M12 |
| Normes | IEC 60947-1, -3 |
| Type de terminal | Bolt |
| Couple de serrage | Circuit principal 75 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340039D2703 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
