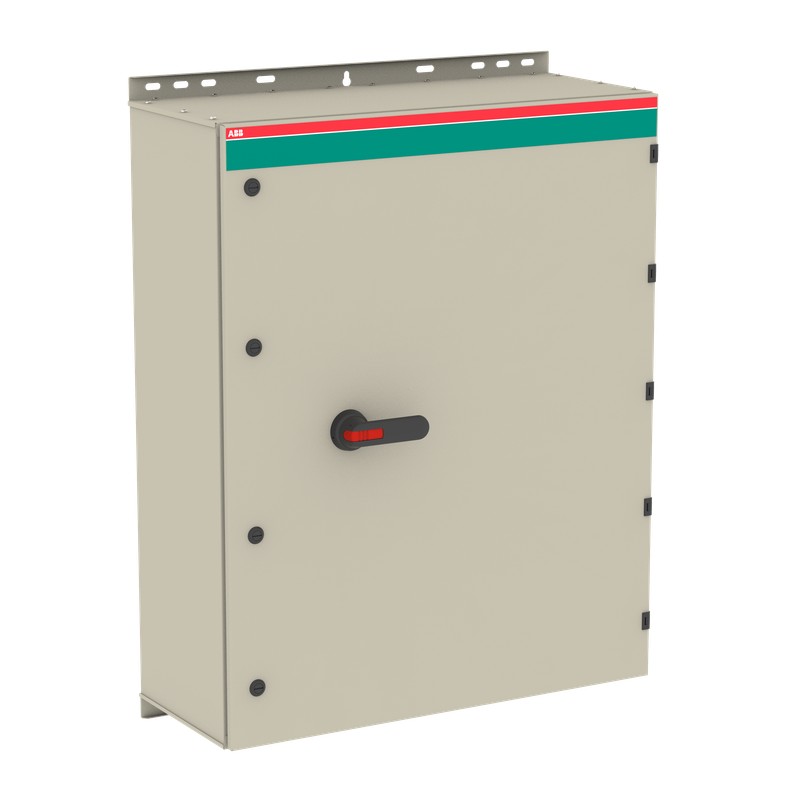

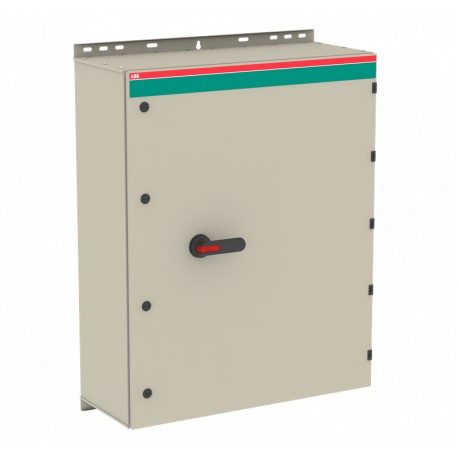

1SCA022750R1940 ABB Int. Box-Disconnector OT1600KLUU3BZ
1SCA022750R1940
ABB
Int. Box-Disconnector OT1600KLUU3BZ
Gekaps. Lastsch. OT1600KLUU3BZ
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | Finnland (FI) |
| Vereinfachtes SCIP | Spanien (ES) |
| Frankreich (FR) | |
| Deutschland (DE) | |
| Deutschland (DE) | |
| Schweden (SE) | |
| Belgien (BE) | |
| Estland (EE) | |
| Portugal (PT) | |
| Ungarn (HU) | |
| Griechenland (GR) | |
| Ungarn (HU) | |
| Schweden (SE) | |
| Polen (PL) | |
| Niederlande (NL) | |
| Bulgarien (BG) | |
| Italien (IT) | |
| Frankreich (FR) | |
| Polen (PL) | |
| Tschechische Republik (CZ) | |
| Kroatien (CR) | |
| Deutschland (DE) | |
| Dänemark (DK) | |
| Belgien (BE) | |
| Deutschland (DE) | |
| Norwegen (NO) | |
| Polen (PL) | |
| Deutschland (DE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340016M0005 |
| Mechanische Zeichnungen | OTKM128033PBL.stp |
| Umgebungsbedingungen | |
| Schutzart | acc. to IEC 60529 IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 800 mm |
| Höhe (Netto-Abmessung) | 1200 mm |
| Tiefe (Netto-Abmessung) | 330 mm |
| Nettogewicht | 89.3 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 815 mm |
| Länge Verpackungseinheit 1 | 1310 mm |
| Höhe Verpackungseinheit 1 | 425 mm |
| Bruttogewicht Verpackungseinheit 1 | 94 kg |
| EAN Verpackungseinheit 1 | 6417019243726 |
| Technische Daten | |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | Blank /Blank |
| Farbe | RAL7032 |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 12 mm |
| PE-Schraubklemme 8pc,25 ... 120 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 1600 A |
| Gehäusematerial | Stahlblech |
| Grifffarbe | schwarz |
| Grifftyp | Pistol |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 1 Ö |
| Angebaute Hilfskontakte | 0 S, 0 Ö |
| Neutralleitertyp | abnehmbarer Neutralleiter |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 0 |
| Anzahl Pole | 3P |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 48 W |
| Bemessungsisolationsspannung (Ui) | 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 1600 A |
| (690 V) 1600 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 1250 A |
| (500 V) 1250 A | |
| (690 V) 1250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 710 kW |
| (500 V) 900 kW | |
| (690 V) 1200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (690 V AC) 110 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 50 kA |
| Empfohlener Schraubendreher | Main Circuit M12 |
| Normen | IEC 60947-1, -3 |
| Anschlussart | Bolzen |
| Anzugsdrehmoment | Hauptstromkreis 75 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340039D2703 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
