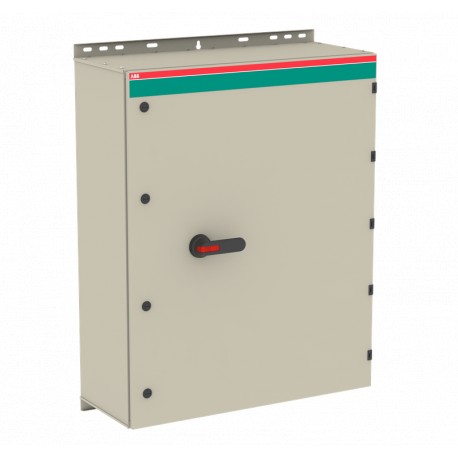

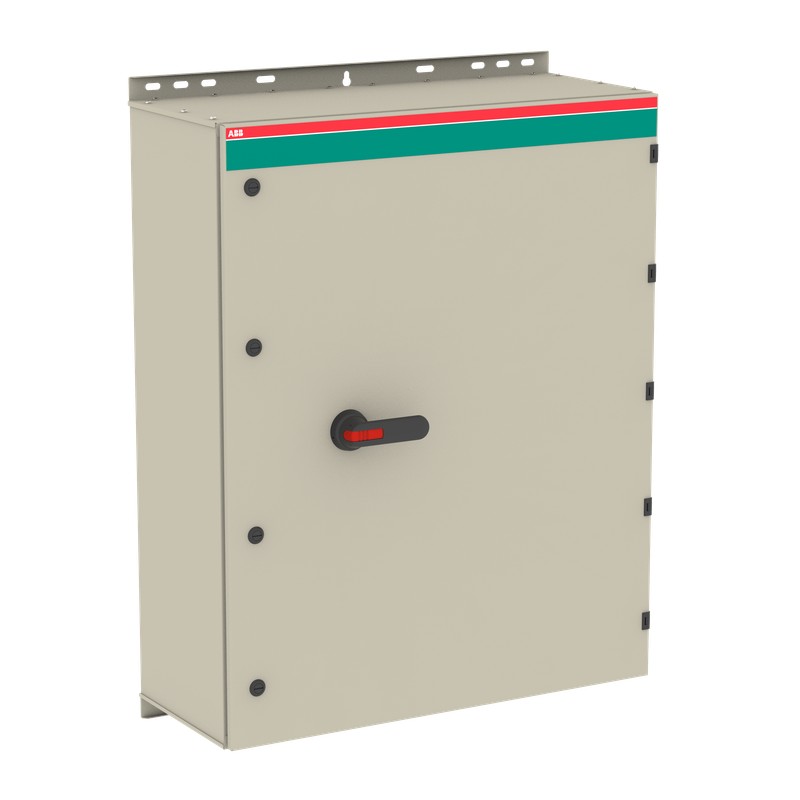

1SCA022750R1940 ABB Sconnettimento Int. Box OT1600KLUU3BZ
1SCA022750R1940
ABB
Sconnettimento Int. Box OT1600KLUU3BZ
OT1600KLUU3BZ SEZIONATORE IN CASSETTA METALLICA 3P 1600A
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | Finlandia (FI) |
| SCIP semplificato | Spagna (ES) |
| Francia (FR) | |
| Germania (DE) | |
| Germania (DE) | |
| Svezia (SE) | |
| Belgio (BE) | |
| Estonia (EE) | |
| Portogallo (PT) | |
| Ungheria (HU) | |
| Grecia (GR) | |
| Ungheria (HU) | |
| Svezia (SE) | |
| Polania (PL) | |
| Paesi Bassi (Olanda) (NL) | |
| Bulgaria (BG) | |
| Italia (IT) | |
| Francia (FR) | |
| Polania (PL) | |
| Repubblica Ceca (CZ) | |
| Croazia (HR) | |
| Germania (DE) | |
| Danimarca (DK) | |
| Belgio (BE) | |
| Germania (DE) | |
| Norvegia (NO) | |
| Polania (PL) | |
| Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340016M0005 |
| Disegni meccanici | OTKM128033PBL.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 800 mm |
| Altezza prodotto | 1200 mm |
| Profondità prodotto | 330 mm |
| Peso netto prodotto | 89.3 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 815 mm |
| Profondità imballo livello 1 | 1310 mm |
| Altezza imballo livello 1 | 425 mm |
| Peso lordo imballo livello 1 | 94 kg |
| EAN imballo livello 1 | 6417019243726 |
| Dati tecnici | |
| Posizione entrata cavo | Top/Bottom |
| Uscite cavi per lato | Blank /Blank |
| Colore | RAL7032 |
| Sezioni dei cavi-circuito principale | Hole Diameter 12 mm |
| Screw Clamp / PE Terminal 8pc,25 ... 120 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 1600 A |
| Materiale contenitore | Lamina in acciaio |
| Handle Color | Nero |
| Tipo di maniglia | Pistol |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 1 NC |
| Contatti ausiliari montati | 0 NO, 0 NC |
| Neutral Type | Detachable Neutral |
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NA | 0 |
| Numero di poli | 3P |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 48 W |
| Tensione nominale di isolamento (Ui) | 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 1600 A |
| (690 V) 1600 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 1250 A |
| (500 V) 1250 A | |
| (690 V) 1250 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 710 kW |
| (500 V) 900 kW | |
| (690 V) 1200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V AC) 110 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| Cacciavite raccomandato | Main Circuit M12 |
| Norme di riferimento | IEC 60947-1, -3 |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | Circuito Principale 75 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340039D2703 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
