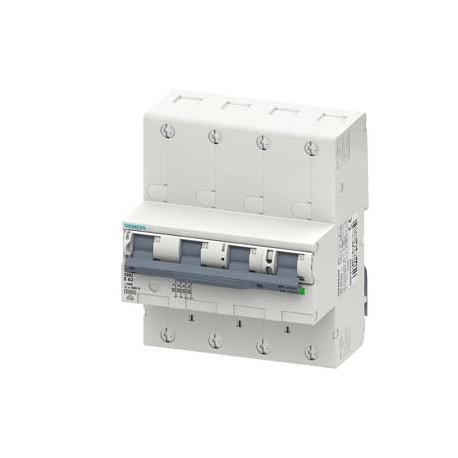

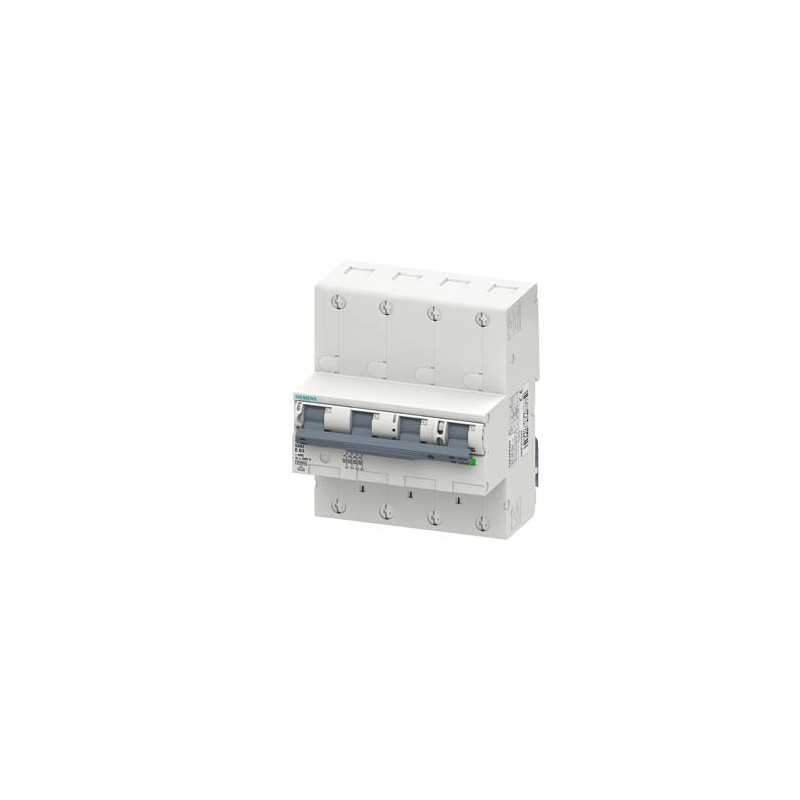

5SP3416-3 SIEMENS interruptor de circuito principal (SHU), 4 polos, E 16, 400V Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

5SP3416-3 SIEMENS interruptor de circuito principal (SHU), 4 polos, E 16, 400V

5SP3416-3

SIEMENS

interruptor de circuito principal (SHU), 4 polos, E 16, 400V

INT. AUT. MAGNETERMICO PPAL. (SHU), 4 POLOS, E 16, 400V. Devolución y cancelación limitadas. Consultar condiciones.

Más detalles


Disyuntores, fusibles > Interruptor de circuito principal selectivo

DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Interruptores automáticos industriales desde 6 kA

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $584.14
Precio unitario: $584.14

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más Información

▲


Datos técnicos

interruptor de circuito principal (SHU), 4 polos, E 16, 400V
La versión
nombre comercial del productoSENTRON
designación del productoPIA magnetotérmico
tipo de productoPequeño interruptor automático general
tipo de dispositivo de bloqueoCorredera de cierre integrada, posibilidad de bloqueo mediante cerradura, precinto de alambre y brida
Datos técnicos generales
número de polos4
clase de característica de disparoE
vida útil mecánica (ciclos de maniobra) / típico20 000
categoría de sobretensiónIV
grado de contaminación3
Voltaje
tensión de aislamiento (Ui) / valor asignado690 V
resistencia a tensión de choque / valor asignado6 kV
La tensión de alimentación
tensión de alimentación / con AC / valor asignado400 V
tensión de empleo / valor asignado
● mín.110 V
● máx.440 V
frecuencia de la tensión de alimentación / valor asignado50 Hz
Clase de protección
grado de protección IPIP40, con los conductores conectados
Capacidad de conmutación
poder de corte, corriente
● valor asignado25 kA
● según EN 60898 / valor asignado25 kA
Disipación
pérdidas [W] / con valor asignado de la intensidad / con AC / en estado operativo caliente / por polo4,5 W
Electricidad
intensidad de empleo
● con 30 °C / valor asignado16 A
● con 40 °C / valor asignado15,2 A
● con 45 °C / valor asignado14,8 A
● con 50 °C / valor asignado14,4 A
● con 55 °C / valor asignado14 A
● con AC / valor asignado16 A
aptitud de usoResidencial / infraestructuras
Detalles del producto
componente del producto
● alimentación en el borne tipo marcoSí
● bornes de caballeteSí
propiedad del producto
● propiedades de interruptor principal según EN 60204-1Sí
● precintableSí
Visualización y funcionamiento
tipo de display / para indicador de posición de maniobraAPAGADO = verde, ENCENDIDO = rojo
Conexiones
sección de conductor conectable / del borne tipo marco
● monofilar / mín.2,5 mm²
● monofilar / máx.50 mm²
● multifilar / mín.2,5 mm²
● multifilar / máx.50 mm²
sección de conductor conectable / monofilar
● mín.2,5 mm²
● máx.50 mm²
sección de conductor conectable / multifilar
● mín.2,5 mm²
● máx.50 mm²
sección de conductor conectable / alma flexible / con preparación de los extremos de cable
● mín.2,5 mm²
● máx.50 mm²
posición / del cable de conexión a redcualquiera
Diseño Mecánico
altura128 mm
profundidad76,3 mm
profundidad / de la caja76,3 mm
número de módulos de anchura6
tipo de fijaciónperfil DIN
peso neto1 400 g
Condiciones ambientales
resistencia a choques30 g, por lo menos 3 choques, duración del choque 11 ms
resistencia a vibraciones / según IEC 60068-2-62 g, 20 ciclos de frecuencia 5 a 150 a 15 Hz
temperatura ambiente / durante el funcionamiento
● mín.-25 °C
● máx.55 °C
temperatura ambiente / durante el almacenamiento
● mín.-40 °C
● máx.70 °C
Certificados
designaciones de referencia
● según EN 61346-2F
● según IEC 81346-2:2009F

Descargas y manuales

General Product ApprovalDeclaration of Conformityother

Confirmation

VDE

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications
Fecha
8/5/2022


Datos adicionales

Producto
Número de artículo (número de mercado)5SP3416-3
Descripción de productointerruptor de circuito principal (SHU), 4 polos, E 16, 400V
Familia de productoAparatos base
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local352 / 1AE
Factor del metalL-A-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega5 Día/Días
Peso neto (kg)1,439 Kg
Dimensión de empaquetado130,00 x 145,00 x 157,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4001869496931
UPCNo disponible
Commodity code85362010
LKZ_FDB/ CatalogIDLV10.1
Grupo de productos5508
Group CodeP310
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/01/14
Clase de productoB: retorno restringido, póngase en contacto con su contacto partner de Siemens
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-14-19-03
eClass7.127-14-19-03
eClass827-14-19-03
eClass927-14-19-03
eClass9.127-14-19-03
ETIM5EC001047
ETIM6EC001047
ETIM7EC001047
ETIM8EC001047

Datos ETIM

ETIM: EC001047 - Interruptor de circuito principal selectivo

Valor Unidad
Curva de disparo (EF000889) E
Número de polos (EF001391) 4
Corriente nominal (medida) (EF000227) 16A
Tensión de dimensionamiento (EF000228) 400V
Tensión de aislamiento nominal Ui (EF001366) 690V
Capacidad de interrupción nominal (EF002563) 25.0kA
Acoplamiento de conductor neutro (EF005997) false
Frecuencia (EF000034) 50Hz
Categoría de sobretensión (EF002569) 4
Grado de contaminación (EF002570) 3
Resistencia a impulsos de tensión (EF002578) 6.0kV
Tamaño (según DIN 43880) (EF002565) -
Tipo de montaje (EF000003) Carril DIN
Clase de protección (IP) (EF005474) IP40
