> SIEMENS>PROTECTION EN BASSE TENSION>Interrupteurs automatiques industrielles de 6 kA>5SP3416-3 SIEMENS Disjoncteur de protection des circuits principaux (SHU), 4 pôles, E 16, 400V
Produit précédent Produit suivant

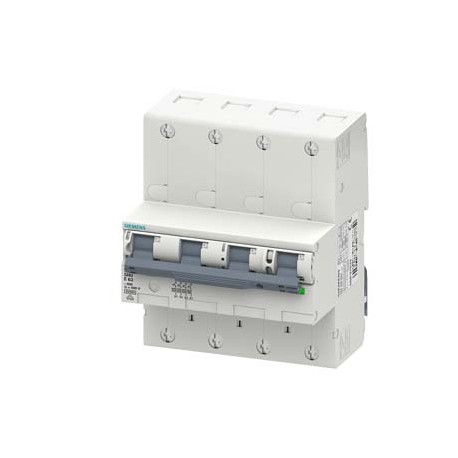

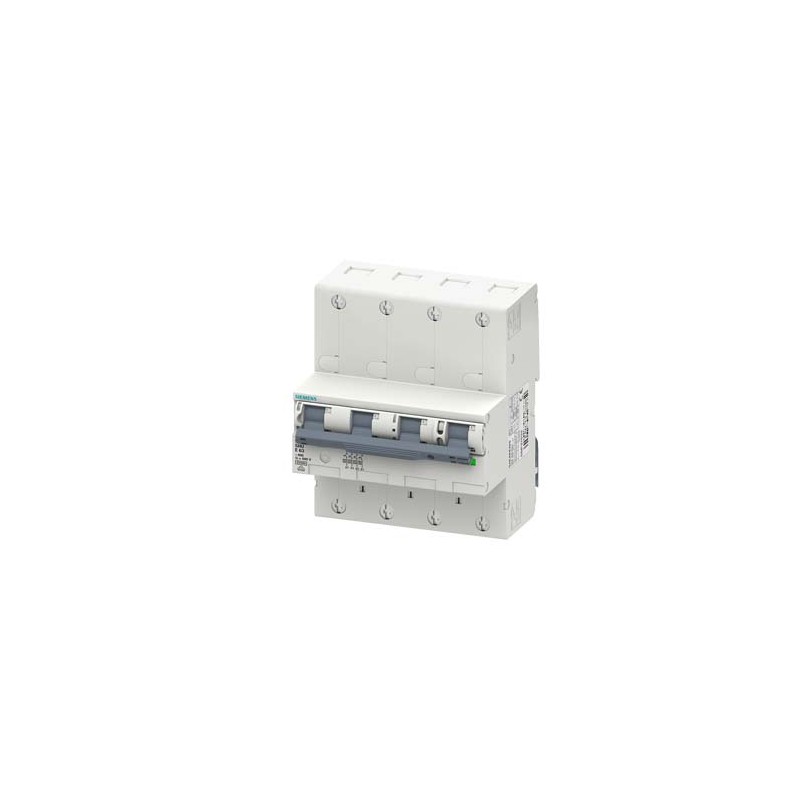

5SP3416-3 SIEMENS Disjoncteur de protection des circuits principaux (SHU), 4 pôles, E 16, 400V Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

5SP3416-3 SIEMENS Disjoncteur de protection des circuits principaux (SHU), 4 pôles, E 16, 400V

5SP3416-3

SIEMENS

Disjoncteur de protection des circuits principaux (SHU), 4 pôles, E 16, 400V

INT. AUT. MAGNÉTRIQUE PPAL. (SHU), 4 PÔLES, E 16, 400V. Retours et annulation limités. Consulter les conditions.

Plus de détails


Appareils de protection des installations, des équipements et des personnes > Disjoncteur sélectif de ligne principale (SLS)

PROTECTION EN BASSE TENSION > Interrupteurs automatiques industrielles de 6 kA

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $578.76
Prix unitaire: $578.76

Quantité Prix
1+$578.76
2+$578.76
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

Related products

▲

En savoir plus

▲


Données techniques

Disjoncteur de protection des circuits principaux (SHU), 4 pôles, E 16, 400V
Version
nom de marque produitSENTRON
désignation du produitDisjoncteur modulaire
version du produitDisjoncteurs de protection des circuits principaux
version du dispositif de verrouillagecoulisseau de verrouillage intégré, verrouillage possible par cadenas, fil plombé et attache-câble
Caractéristiques techniques générales
nombre de pôles4
classe de caractéristique de déclenchementE
durée de vie mécanique (cycles de manœuvre) / typique20 000
catégorie de surtensionIV
degré de pollution3
Tension
tension d'isolement (Ui) / valeur assignée690 V
tension de tenue aux chocs / valeur assignée6 kV
Tension d'alimentation
tension d'alimentation / pour AC / valeur assignée400 V
tension d'emploi / valeur assignée
● min.110 V
● max.440 V
fréquence de la tension d'alimentation / valeur assignée50 Hz
Classe de protection
degré de protection IPIP40, avec conducteurs raccordés
Capacité de commutation
pouvoir de coupure courant
● valeur assignée25 kA
● selon EN 60898 / valeur assignée25 kA
Dissipation
puissance dissipée [W] / pour la valeur assignée du courant / pour AC / à chaud / par pôle4,5 W
Èlectricité
courant d'emploi
● pour 30 °C / valeur assignée16 A
● pour 40 °C / valeur assignée15,2 A
● pour 45 °C / valeur assignée14,8 A
● pour 50 °C / valeur assignée14,4 A
● pour 55 °C / valeur assignée14 A
● pour AC / valeur assignée16 A
applicationsRésidentiel / Infrastructures
Détails sur le produit
constituant du produit
● alimentation sur la borne à cageOui
● serre-câblesOui
caractéristique produit
● propriétés pour interrupteur principal selon EN 60204-1Oui
● plombableOui
Affichage et utilisation
version de l'affichage / pour la signalisation de la position de commutationARRET = vert, MARCHE = rouge
Liens
section de câble raccordable / de la borne à cage
● âme massive / min.2,5 mm²
● âme massive / max.50 mm²
● multibrin / min.2,5 mm²
● multibrin / max.50 mm²
section de câble raccordable / âme massive
● min.2,5 mm²
● max.50 mm²
section de câble raccordable / multibrin
● min.2,5 mm²
● max.50 mm²
section de câble raccordable / âme souple / avec embouts
● min.2,5 mm²
● max.50 mm²
position / du câble de raccordement au réseauindifférente
Conception mécanique
hauteur128 mm
profondeur76,3 mm
profondeur / du boîtier76,3 mm
nombre d'unités modulaires de largeur6
type de fixationrail DIN symétrique
poids net1 400 g
Conditions environnementales
tenue aux chocs30 g, au minimum 3 chocs, durée de choc 11 ms
tenue aux vibrations / selon IEC 60068-2-62 g, 20 cycles ...usqu'à 15 Hz
température ambiante / en service
● min.-25 °C
● max.55 °C
température ambiante / à l'entreposage
● min.-40 °C
● max.70 °C
Certificats
désignation du matériel
● selon EN 61346-2F
● selon IEC 81346-2:2009Contrôleur

Téléchargements et manuels

General Product ApprovalDeclaration of Conformityother

Confirmation

VDE

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
08/05/2022


Données supplémentaires

Produit
Numéro d'article5SP3416-3
Description d'articleDisjoncteur de protection des circuits principaux (SHU), 4 pôles, E 16, 400V
Famille de produitIndisponible.
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1AE
Coefficient MetalL-A-----
Informations Livraison
Caractéristiques d'exportationECCN : N / AL : N
Délai Appro Fsseur (hors transport)5 Jour(s)
Poids Net par quantité1.439 kg
Dimension emballage130.00 x 145.00 x 157.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869496931
UPCIndisponible.
N° d'Export85362010
Rubrique catalogue (PDF)LV10.1
Groupe de produit5508
Group CodeP310
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.01.2014
Classe de produitB : pour un retour produit, merci de contacter votre interlocuteur Siemens habituel
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
Indisponible.

Données ETIM

ETIM: EC001047 - Disjoncteur sélectif de ligne principale (SLS)

Valeur Unité
caractéristique de déclenchement (type/courbe) (EF000889) E
nombre de pôles (EF001391) 4
calibre/courant nominal assigné (In) (EF000227) 16A
tension assignée (Ue) (EF000228) 400V
tension d'isolement assignée (Ui) (EF001366) 690V
pouvoir de coupure nominal (EF002563) 25.0kA
pôle neutre sectionné simultanément (EF005997) false
fréquence (EF000034) 50Hz
catégorie de surtension (EF002569) 4
degré de pollution (EF002570) 3
tension nominale de tenue aux chocs (EF002578) 6.0kV
taille (selon DIN 43880) (EF002565) -
mode de pose (EF000003) rail DIN
indice de protection (IP) (EF005474) IP40
