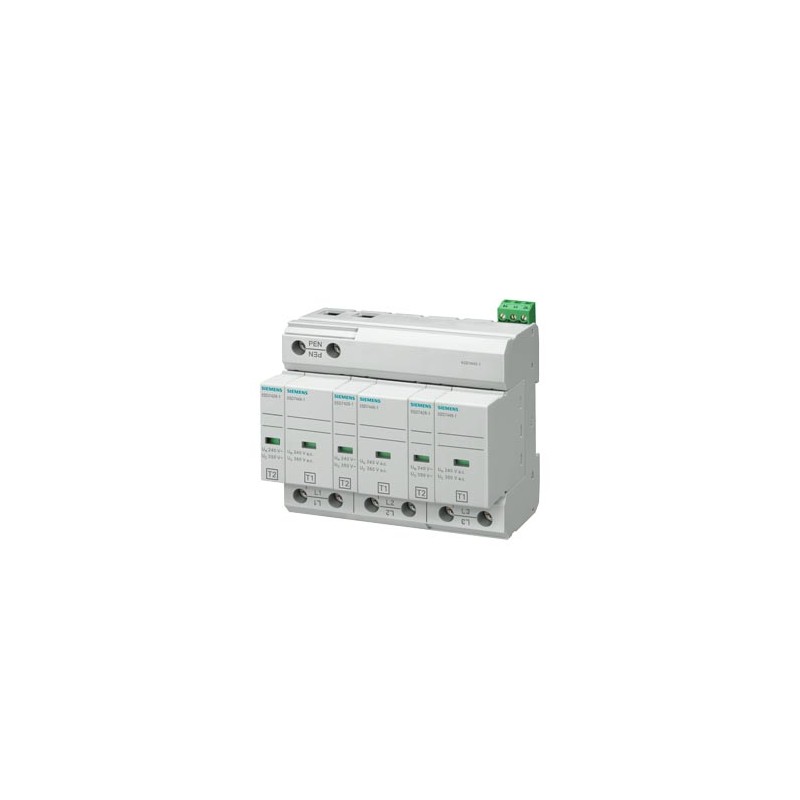

5SD7443-1 SIEMENS Descargador combinado tipo 1+2 Clase de exigencia B+C, UC 350V Módulos de protección enchu.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

5SD7443-1 SIEMENS Descargador combinado tipo 1+2 Clase de exigencia B+C, UC 350V Módulos de protección enchu..

5SD7443-1

SIEMENS

Descargador combinado tipo 1+2 Clase de exigencia B+C, UC 350V Módulos de protección enchufables 3 polos, circuito 3+0 para sistemas CNC con visualizador remoto

Descargador combinado, clase de exigencia B y C, tipos 1 y 2, clases I y II, 3 polos, redes TN-C, 75 kA, 350VAC. Devolución y cancelación limitadas. Consultar condiciones.

Más detalles


Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para fuente de energía/alimentación

DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Resto de Aparatos Modulares

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $944.82
Precio unitario: $944.82

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Descargador combinado tipo 1+2 Clase de exigencia B+C, UC 350V Módulos de protección enchufables 3 polos, circuito 3+0 para sistemas CNC con visualizador remoto
Datos generales
normaIEC 61643-11: 2011, EN 61643-11: 2012
designación del productoProtector contra sobretensiones
clasificación SPD / según EN 61643-11
● clase de ensayo I tipo 1Sí
● clase de ensayo II tipo 2Sí
● clase de ensayo III tipo 3No
número de puertos SPD1
tipo de productoDescargadores combinados
tipo de los polos3
denominación de las rutas de protecciónL-PEN
accesorios3 x 5SD7428-1 + 3 x 5SD7448-1
tipo de fijaciónPerfil NS 35
material / de la cajaPBT
tamaño del descargador de sobretensiones6 mód.
Grado de contaminación2
categoría de sobretensión / según IEC 61010-1III
grado de protección IP / con conexión en todos los bornesIP20
aceleración de choque25 gn
aceleración vibratoria / con 5 Hz ... 500 Hz / limitada a 2,5 h / por eje5 gn
temperatura ambiente / durante el funcionamiento-40 °C ... 80 °C
temperatura ambiente / durante el almacenamiento et el transporte-40 °C ... 80 °C
humedad relativa del aire / durante el funcionamiento5 % ... 95 %
altitud de instalación / con altura sobre el nivel del mar / máx.2 000 m
Anchura106,9 mm
Altura95 mm
profundidad71,5 mm
peso neto943 g
Datos eléctricos
tipo de sistema de distribuciónTN-C
tensión de empleo230 V
tensión de empleo permanente
● máx.350 V
potencia aparente consumida / máx.300 mVA
corriente de descarga
● con (8/20) µs25 kA
valor de cresta de la protección contra rayos / con (10/350) µs25 kA
carga del rayo / con (10/350) µs12,5 A·s
energía específica del rayo / con (10/350) µs160
capacidad de extinción de corriente de seguimiento25 kA (264 V AC), 3 kA (350 V AC)
resistencia a cortocircuitos (SCCR) / con 264 V25 kA
nivel de protección
● máx.1,5 kV
tensión residual
● con valor nominal de la corriente de descarga / máx.1,5 kV
● con 10 kA / máx.1,2 kV
● con 5 kA / máx.1 kV
● con 3 kA / máx.0,9 kV
valor de respuesta de la tensión de choque / con 6 kV / con (1,2/50) µs1,5 kV
tiempo de respuesta25 ns
factor de respuesta ajustable / de la corriente de disparo1,6
tipo de protección / con conexión en V125 A AC (gG)
tipo de protección / con conexión en T315 A AC (gG)
Conexiones/ Bornes
tipo de conexión eléctricaBorne de tornillo
longitud a pelar18 mm
par de apriete4,3 ... 4,7
longitud a pelar18 mm
sección de conductor conectable
● para conductores de alma flexible2,5 ... 25
● con conductor rígido2,5 ... 35
● alma flexible2,5 ... 25
calibre AWG / como sección de conductor conectable codificada13 ... 2
tipo de rosca / del tornillo de conexiónM5
tipo de señalóptico, contacto de señalización remota
Indicator/remote signaling
función de maniobra / de los contactos de señalización remotaContacto PDT
tensión de empleo / de los contactos de señalización remota / con AC12 ... 250
intensidad de empleo / de los contactos de señalización remota / con AC10 mA ... 1 A
tipo de conexión del contacto de señalización remotaRosca de tornillo M2
sección de conductor conectable
● para contactos de señalización remota / con conductor rígido0,14 ... 1,5
● para conductores de alma flexible / para contactos de señalización remota0,14 ... 1,5
calibre AWG / como sección de conductor conectable codificada / para contactos de señalización remota / mín.28
calibre AWG / como sección de conductor conectable codificada / para contactos de señalización remota / máx.16
par de apriete / para contactos de señalización remota0,25 N·m
longitud a pelar / del cable / para contactos de señalización remota7 mm
NEMA/UL - Data
tipo de dispositivo de protección de sobretensión (SPD) / según UL4CA
tipo de sistema de distribución / según UL3D
tipo de sistema de distribuciónTN-C
denominación de las rutas de protección / según ULL-L, L-G
respuesta a TOV
● con tensión de ensayo TOV415 V AC (5 s/modo soportado)/457 V AC (120 min/modo fallo seguro)
tensión límite medida (MLV) / entre L y L2,45 kV
tensión límite medida (MLV) / entre L y masa1,34 kV
tensión de empleo permanente máxima (MCOV) / entre L y L528 V
tensión de empleo permanente máxima (MCOV) / entre L y masa264 V
corriente de fuga / según UL20 kA
corriente de fuga / según UL20 kA
calibre AWG / como sección de conductor conectable codificada / para contactos de señalización remota / según UL / mín.30
calibre AWG / como sección de conductor conectable codificada / para contactos de señalización remota / según UL / máx.14
altitud de instalación s.n.d.m. / según UL6 562 ft
peso bruto [lb] / según UL2,45 lb
peso neto [lb] / según UL2,08 lb
clase de combustibilidad según UL 94V0
normas / según ULUL 1449 Edition 4
tensión de empleo / de los contactos de señalización remota / según UL125 V
intensidad de empleo / de los contactos de señalización remota / con AC / según UL1 A
calibre AWG / como sección de conductor conectable codificada / según UL / mín.12

Descargas y manuales

calibre AWG / como sección de conductor conectable codificada / según UL / máx.2
Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator


Datos adicionales

Producto
Número de artículo (número de mercado)5SD7443-1
Descripción de productoDescargador combinado tipo 1+2 Clase de exigencia B+C, UC 350V Módulos de protección enchufables 3 polos, circuito 3+0 para sistemas CNC con visualizador remoto
Familia de productoUnidades básicas
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local35S / 1BK
Factor del metalL-P-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega2 Día/Días
Peso neto (kg)1,076 Kg
Dimensión de empaquetado97,00 x 114,00 x 88,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4001869340548
UPC804766537974
Commodity code85363090
LKZ_FDB/ CatalogIDLV10.1
Grupo de productos5524
Group CodeP310
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/07/06
Clase de productoB: retorno restringido, póngase en contacto con su contacto partner de Siemens
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-13-08-05
eClass7.127-13-08-05
eClass827-13-08-05
eClass927-13-08-05
eClass9.127-13-08-05
ETIM5EC000941
ETIM6EC000941
ETIM7EC000941
ETIM8EC000941

Datos ETIM

ETIM: EC000941 - Descargador de sobretensiones para fuente de energía/alimentación

Valor Unidad
Número de conductores (sin toma de tierra) (EF001148) -
Corriente máx. de descarga (8/20) (EF012274) -kA
Tipo de red DC (EF009926) 0
Tipo de red IT (EF009927) 0
Tipo de red TN (EF009928) 0
Tipo de red TN-C (EF009929) 1
Tipo de red TN-C-S (EF009933) 0
Tipo de red TN-S (EF009930) 0
Tipo de red TT (EF009931) 0
Tipo de red: otros (EF009932) 0
Tensión nominal CA (EF004220) -V
Tensión nominal CC (EF004221) -V
Resistencia a cortocircuitos (Isccr) (EF012627) 25.0kA
Tensión continua máxima CA (EF004198) 350V
Tensión continua máxima CC (EF004777) -V
Tipo de montaje (EF000003) Carril de perfil de sombrero 35 mm
Tamaño de construcción (EF002566) Separación modular 6
Tensión fotovoltaica máxima (EF008795) -V
Sección transversal máxima de conductor rígido (simple/multiconductor) (EF008827) 35.0mm²
Sección transversal máxima de conductor flexible (trenzado fino) (EF008828) 25.0mm²
Con contacto de telecomunicación (EF000422) true
Fusible de respaldo integrado (EF008797) false
Señalización en el dispositivo (EF004241) Óptico
Clase de prueba tipo 2 (EF004230) true
Clase de protección (IP) (EF005474) IP20
Corriente nominal de descarga (8/20) (EF004214) -kA
Nivel de protección N-PE (EF008796) -kV
Nivel de protección de L-N (EF004236) -kV
Nivel de protección (EF003525) -kV
