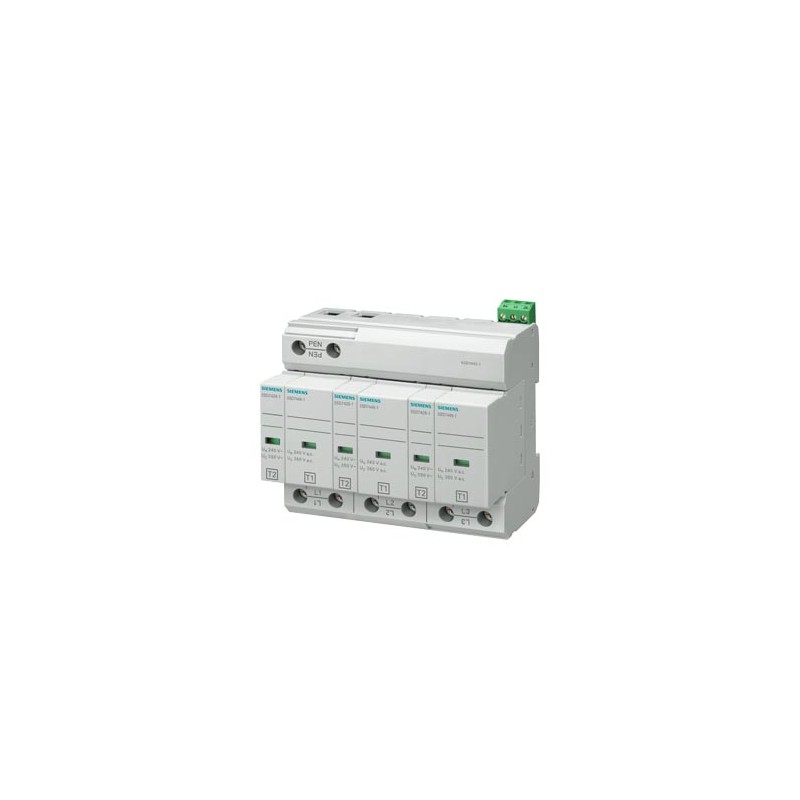

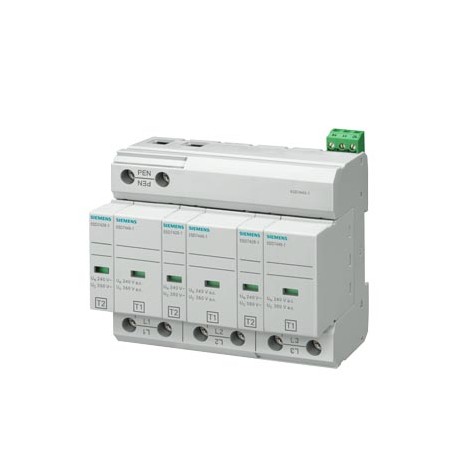

5SD7443-1 SIEMENS Protection combinée contre les surtensions type 1+2 classe d'exigence B+C, UC 350V blocs d.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

5SD7443-1 SIEMENS Protection combinée contre les surtensions type 1+2 classe d'exigence B+C, UC 350V blocs d..

5SD7443-1

SIEMENS

Protection combinée contre les surtensions type 1+2 classe d'exigence B+C, UC 350V blocs de protection embrochables 3 pôles, circuit 3+0 pour systèmes TNC avec afficheur

Déchargeur combiné, classe d’exigence B et C, types 1 et 2, classes I et II, 3 pôles, filets TN-C, 75 kA, 350VAC. Retours et annulation limités. Consulter les conditions.

Plus de détails


Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique

PROTECTION EN BASSE TENSION > D'autres appareils modulaires

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $944.82
Prix unitaire: $944.82

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Protection combinée contre les surtensions type 1+2 classe d'exigence B+C, UC 350V blocs de protection embrochables 3 pôles, circuit 3+0 pour systèmes TNC avec afficheur
Caractéristiques générales
normeCEI 61643-11 : 2011, EN 61643-11: 2012
désignation du produitDispositif de protection contre les surtensions
classification SPD / selon EN 61643-11
● classe de contrôle I Type 1Oui
● classe de contrôle II, type 2Oui
● classe de contrôle III Type 3Non
nombre de ports SPD1
version du produitProtection combinée contre les surtensions
version des pôles3
repérage des chemins de protectionL-PEN
accessoires3 x 5SD7428-1 + 3 x 5SD7448-1
type de fixationRail DIN NS 35
matériau / du boîtierPBT
Degré d'encrassement2
catégorie de surtension / selon IEC 61010-1III
degré de protection IP / en cas de raccordement de l'ensemble des bornesIP20
accélération de l'amplitude des chocs25 gn
accélération des vibrations / pour 5 Hz ... 500 Hz / limité 2,5 h / par axe5 gn
température ambiante / en service-40 °C ... 80 °C
température ambiante / pendant l'entreposage et le transport-40 °C ... 80 °C
humidité relative / en service5 % ... 95 %
altitude d'implantation / pour altitude au-dessus de / max.2 000 m
Largeur106,9 mm
Hauteur95 mm
profondeur71,5 mm
poids net943 g
Caractéristiques électriques
type de système de distributionTN-C
tension d'emploi230 V
tension en service continu
● max.350 V
puissance apparente absorbée / max.300 mVA
crête du courant de fuite
● pour (8/20) µs25 kA
valeur de crête de courant de foudre / pour (10/350) µs25 kA
chargement de la foudre / pour (10/350) µs12,5 A·s
énergie spécifique de la foudre / pour (10/350) µs160
capacité de coupage de courant de suite25 kA (264 V AC), 3 kA (350 V AC)
résistance aux courts-circuits (SCCR) / pour 264 V25 kA
niveau de protection
● max.1,5 kV
tension résiduelle
● pour valeur assignée de crête du courant de fuite / max.1,5 kV
● pour 10 kA / max.1,2 kV
● pour 5 kA / max.1 kV
● pour 3 kA / max.0,9 kV
valeur de réponse de la tension de choc / pour 6 kV / pour (1,2/50) µs1,5 kV
temps de réponse25 ns
facteur de déclenchement réglable / du courant de déclenchement1,6
version de la protection / avec raccordement en V125 A CA (gG)
version de la protection / avec raccordement en T315 A CA (gG)
Raccordements/ Bornes
version du raccordement électriqueBorne à vis
longueur de dénudage18 mm
couple de serrage4,3 ... 4,7
longueur de dénudage18 mm
section de câble raccordable
● pour câble à âme souple2,5 ... 25
● pour conducteurs rigides2,5 ... 35
● âme souple2,5 ... 25
numéro AWG / comme section codée de câble raccordable13 ... 2
version du filetage / de la vis de raccordementM5
version du signaloptique, contact de signalisation à distance
Indicator/remote signaling
fonction de commutation / des contacts de signalisation à distanceContact PDT
tension d'emploi / des contacts de signalisation à distance / pour AC12 ... 250
courant d'emploi / des contacts de signalisation à distance / pour AC10 mA ... 1 A
type de raccordement du contact de signalisation à distanceFiletage M2
section de câble raccordable
● pour contact de signalisation à distance / pour conducteurs rigides0,14 ... 1,5
● pour câble à âme souple / pour contact de signalisation à distance0,14 ... 1,5
numéro AWG / comme section codée de câble raccordable / pour contact de signalisation à distance / min.28
numéro AWG / comme section codée de câble raccordable / pour contact de signalisation à distance / max.16
couple de serrage / pour contact de signalisation à distance0,25 N·m
longueur de dénudage / du câble / pour contact de signalisation à distance7 mm
NEMA/UL - Data
type d'appareil de protection contre les surtensions (SPD) / selon UL4CA
type de système de distribution / selon UL3D
type de système de distributionTN-C
repérage des chemins de protection / selon ULL-L, L-G
comportement TOV
● pour tension d'essai TOV415 V CA (5 s / withestand mode) / 457 V CA (120 min / safe failure mode)
tension limite mesurée (MLV) / entre L et L2,45 kV
tension limite mesurée (MLV) / entre L et masse1,34 kV
tension maximale en service continu (MCOV) / entre L et L528 V
tension maximale en service continu (MCOV) / entre L et masse264 V
courant de fuite / selon UL20 kA
courant de fuite / selon UL20 kA
numéro AWG / comme section codée de câble raccordable / pour contact de signalisation à distance / selon UL / min.30
numéro AWG / comme section codée de câble raccordable / pour contact de signalisation à distance / selon UL / max.14
altitude d'implantation / selon UL6 562 ft
poids net [lb] / selon UL2,45 lb
poids net [lb] / selon UL2,08 lb
classe combustibilité selon UL 94V0
normes / selon ULUL 1449 Edition 4
tension d'emploi / des contacts de signalisation à distance / selon UL125 V
courant d'emploi / des contacts de signalisation à distance / pour AC / selon UL1 A
numéro AWG / comme section codée de câble raccordable / selon UL / min.12

Téléchargements et manuels

numéro AWG / comme section codée de câble raccordable / selon UL / max.2
Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator


Données supplémentaires

Produit
Numéro d'article5SD7443-1
Description d'articleProtection combinée contre les surtensions type 1+2 classe d'exigence B+C, UC 350V blocs de protection embrochables 3 pôles, circuit 3+0 pour systèmes TNC avec afficheur
Famille de produitAppareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1BK
Coefficient MetalL-P-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)2 Jour(s)
Poids Net par quantité1.076 kg
Dimension emballage97.00 x 114.00 x 88.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869340548
UPC804766537974
N° d'Export85363090
Rubrique catalogue (PDF)LV10.1
Groupe de produit5524
Group CodeP310
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.07.2006
Classe de produitB : pour un retour produit, merci de contacter votre interlocuteur Siemens habituel
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-13-08-05
eClass7.127-13-08-05
eClass827-13-08-05
eClass927-13-08-05
eClass9.127-13-08-05
ETIM5EC000941
ETIM6EC000941
ETIM7EC000941
ETIM8EC000941

Données ETIM

ETIM: EC000941 - Parafoudre pour équipement électrotechnique / alimentation électrique

Valeur Unité
nombre de conducteurs (sans mise à la terre) (EF001148) -
courant de choc de décharge max. (8/20) (EF012274) -kA
schéma de liaison (EF009926) 0
Schéma de liaison IT (EF009927) 0
schéma de liaison TN (EF009928) 0
schéma de liaison N-C (EF009929) 1
schéma de liaison TN-C-S (EF009933) 0
schéma de liaison TN-S (EF009930) 0
schéma de liaison TT (EF009931) 0
autre schéma de liaison (EF009932) 0
tension nominale CA (EF004220) -V
tension nominale CC (EF004221) -V
résistance de court-circuit (Isccr) (EF012627) 25.0kA
tension max de régime permanent (EF004198) 350V
tension continue la plus élevée CC (EF004777) -V
mode de pose (EF000003) profilé chapeau 35 mm
taille (DIN) (EF002566) 6 TE
tension PV max. (EF008795) -V
section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) 35.0mm²
section de conducteur flexible max. (fil fin) (EF008828) 25.0mm²
avec contact de signalisation à distance (EF000422) true
fusible auxiliaire intégré (EF008797) false
signalisation au niveau de l'appareil (EF004241) optique
classe d'essai type 2 (EF004230) true
indice de protection (IP) (EF005474) IP20
courant de décharge nominal (8/20) (EF004214) -kA
niveau de protection N-PE (EF008796) -kV
niveau de protection L-N (EF004236) -kV
niveau de protection (EF003525) -kV
