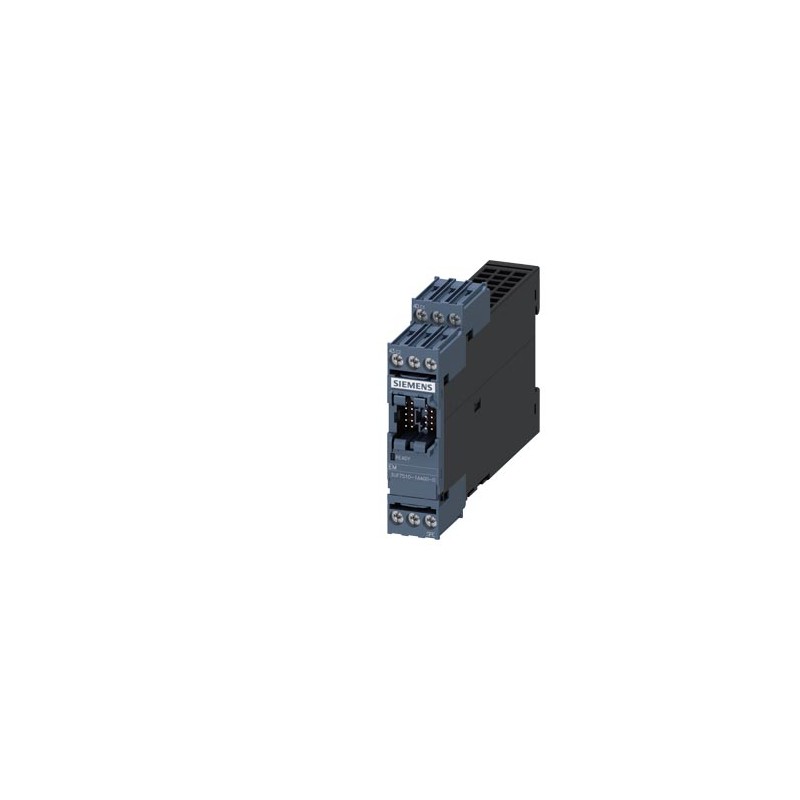

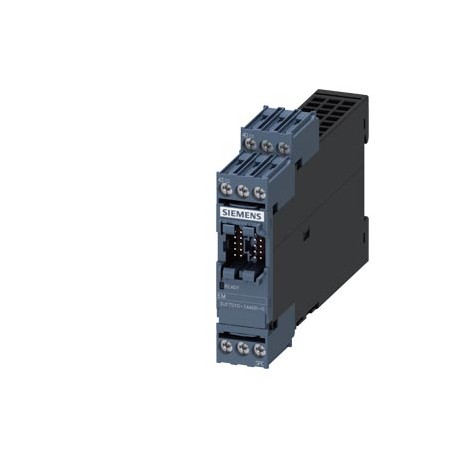

3UF7510-1AA00-0 SIEMENS módulo de defecto a tierra con detección analógica de corrientes de defecto para la .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3UF7510-1AA00-0 SIEMENS módulo de defecto a tierra con detección analógica de corrientes de defecto para la ..

3UF7510-1AA00-0

SIEMENS

SIRIUS, Módulo de defecto a tierra con detección analógica de corrientes de defecto para la conexión de un transformador de corriente diferencial 3UL23, máximo 1 módulo de defecto a tierra por unidad, para unidad base SIMOCODE pro V,

MODULO DE DEFECTO A TIERRA; CON MEDIDA ANALOGICA DE CORRIENTE DE DEFECTO; 1 ENTRADA PARA CONECTAR UN TRANSFORMADOR DIFERENCIAL 3UL23; MAXIMO 1 MODULO DE DEFECTO A TIERRA POR UNIDAD BASE 2 / 3.

Más detalles


Componentes industriales de baja tensión > Módulo de expansión para dispositivo de gestión del motor

CONTROL Y CONTACTORES > Aparamenta comunicable AS-Interface, SIMOCODE

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $350.18
Precio unitario: $350.18
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

módulo de defecto a tierra con detección analógica de corrientes de defecto para la conexión de un transformador de corriente diferencial 3UL23, máximo 1 módulo de defecto a tierra por unidad, para unidad base SIMOCODE pro V,
nombre comercial del productoSIRIUS
designación del productomódulo de defectos a tierra
referencia del fabricante
● 1 del transformador de corriente diferencial conectable3UL2302-1A
● 2 del transformador de corriente diferencial conectable3UL2303-1A
● 3 del transformador de corriente diferencial conectable3UL2304-1A
● 4 del transformador de corriente diferencial conectable3UL2305-1A
● 5 del transformador de corriente diferencial conectable3UL2306-1A
● 6 del transformador de corriente diferencial conectable3UL2307-1A
Datos técnicos generales
tipo de corriente para vigilanciaAC y corrientes continuas pulsadas (tipo A)
tiempo de reacción máx.100 ms
componente del producto
● entrada para conexión de termistorNo
● entrada para sensor analógico de temperaturaNo
● entrada para detección de falla a tierraSí
potencia activa consumida0,1 W
grado de protección IPIP20
resistencia a choques según IEC 60068-2-2715g / 11 ms
resistencia a vibraciones según IEC 60068-2-61 … 6 Hz: 15 mm, 6 … 500 Hz: 2g
Directiva RoHS (fecha)05/01/2012
frecuencia de red medible valor inicial400 Hz
frecuencia de red medible valor final16 Hz
desviación relativa de medida del transformador de corriente diferencial2,5 %
Compatibilidad electromagnética
emisión de perturbaciones CEM según IEC 60947-1clase A
inmunidad a perturbaciones CEM según IEC 60947-1representa grado de precisión 3
perturbaciones conducidas
● por burst según IEC 61000-4-41 kV
● por surge conductor-tierra según IEC 61000-4-52 kV
● por surge conductor-conductor según IEC 61000-4-51 kV
● por campo radiante electromagnético según IEC 61000-4-610 V
acoplamiento de perturbaciones radiadas según IEC 61000-4-310 V/m
descarga electroestática según IEC 61000-4-26 kV descarga en contacto / 8 kV descarga al aire
perturbaciones radiadas de AF según CISPR11Corresponde al grado de severidad A
Entradas/ Salidas
número de entradas1
número de entradas digitales0
número de entradas analógicas1
número de entradas de sensor para detección de defecto a tierra1
número de salidas0
número de salidas semiconductores0
número de salidas como elemento de conmutación con contactos0
número de salidas analógicas0
Instalación/ fijación/ dimensiones
posición de montajesegún las necesidades del usuario
tipo de fijaciónfijación por tornillo y abroche
altura92 mm
anchura22,5 mm
profundidad124 mm
distancia que debe respetarse
● arriba40 mm
● abajo40 mm
● izquierda0 mm
● derecha0 mm
diámetro de la abertura de paso del transformador de corriente diferencial conectable35 ... 210 mm
Conexiones/ Bornes
tipo de secciones de conductor conectables
● monofilar1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
● alma flexible con preparación de los extremos de cable1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
● con cables AWG monofilar1x (20 ... 14), 2x (20 ... 16)
● con cables AWG multifilar1x (20 ... 12), 2x (20 ... 14)
par de apriete con bornes de tornillo0,8 ... 1,2 N·m
par de apriete [lbf·in] con bornes de tornillo7 ... 10,3 lbf·in
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar
● 1 máx.2 000 m
● 2 máx.3 000 m; máx. +50 °C (no es separación eléctrica segura)
● 3 máx.4 000 m; máx. +40 °C (sin separación eléctrica segura)
temperatura ambiente
● durante el funcionamiento-25 ... +60 °C
● durante el almacenamiento-40 ... +80 °C
● durante el transporte-40 ... +80 °C
categoría medioambiental
● durante el funcionamiento según IEC 607213K6 (sin formación de hielo, sin condensación, humedad relativa del aire 10 ... 95%), 3C3 (sin niebla salina), 3S2 (no puede entrar arena en los aparatos), 3M6
● durante el almacenamiento según IEC 607211K6 (sin condensación, humedad relativa del aire 10 ... 95%), 1C2 (sin niebla salina), 1S2 (no puede entrar arena en los aparatos), 1M4
● durante el transporte según IEC 607212K2, 2C1, 2S1, 2M2
humedad relativa del aire durante el funcionamiento5 ... 95 %
Seguridad
protección de contacto directo contra descarga eléctricaa prueba de contacto involuntario con los dedos
Separación de potencial
separación (eléctrica) de protección según IEC 60947-1Todos los circuitos con separación eléctrica segura (distancias de fuga y de asilamiento dobles); es preciso respetar lo indicado en el informe de ensayo n.º 2668 "Separación eléctrica segura".
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Test CertificatesMarine / Shippingother

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

RMRS / Russian Maritime Register

DNV-GL

Confirmation

PROFIBUS-Certification

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Informe de ensayo No. A0258, protective separation
Última modificación:7/4/2022
Fecha
8/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3UF7510-1AA00-0
Descripción de productomódulo de defecto a tierra con detección analógica de corrientes de defecto para la conexión de un transformador de corriente diferencial 3UL23, máximo 1 módulo de defecto a tierra por unidad, para unidad base SIMOCODE pro V,
Familia de productoAparatos de gestión y mando de motores SIMOCODE pro 3UF7
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local346 / 42J
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99
Hora de entrega1 Día/Días
Peso neto (kg)0,134 Kg
Dimensión de empaquetado28,00 x 108,50 x 147,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209912496
UPC887621549275
Commodity code85389091
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5836
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/05/12
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-08-05
eClass7.127-37-08-05
eClass827-37-08-05
eClass927-37-08-05
eClass9.127-37-08-05
ETIM5EC002613
ETIM6EC002613
ETIM7EC002613
ETIM8EC002613
IDEA44776
UNSPSC1539-12-15-52

Datos ETIM

ETIM: EC002613 - Módulo de expansión para dispositivo de gestión del motor

Valor Unidad
Tensión de alimentación de control nominal Us a CA 60HZ (EF003979) -V
Grado de protección (NEMA) (EF011959) -
Función de conmutación (EF000189) -
Tipo de tensión de accionamiento (EF008242) -
Tensión de alimentación de control nominal Us en CC (EF003980) -V
Tensión de alimentación de control nominal Us a CA 50HZ (EF003978) -V
Ejecución (EF000010) Módulo de fuga a masa
Número de entradas analógicas (EF001994) 1
Número de salidas analógicas (EF001995) 0
Número de salidas, relacionadas con el contacto (EF006936) 0
Número de salidas electrónicas (EF006929) 0
Número de entradas binarias (EF003817) 0
Entradas para la conexión del termistor (EF007116) false
Entrada para la detección de fallos a tierra (EF007115) true
Entrada para sensores de temperatura analógicos (EF007114) false
Tipo de conexión eléctrica para circuitos auxiliares y de control (EF006979) Conexión roscada
Clase de protección (IP) (EF005474) IP20



Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3UF7510-1AA00-0 3UF7510-1AA00-0 ES_3UF7510-1AA00-0.pdf 390 Kbytes 3UF7510-1AA00-0 3UF7510-1AA00-0 ES_3UF7510-1AA00-0.pdf
