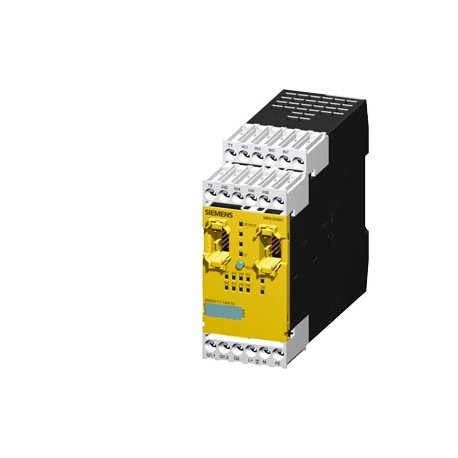

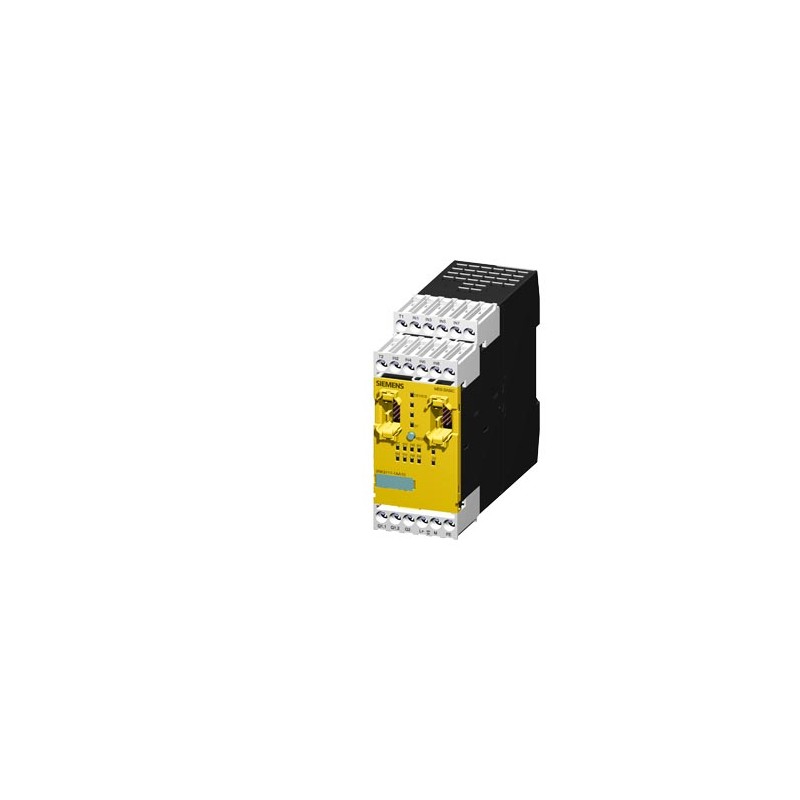

3RK3111-1AA10 SIEMENS SIRIUS, Módulo central 3RK3 Basic para sistema de seguridad modular 3RK3 4/8 F-DI,1F-R.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RK3111-1AA10 SIEMENS SIRIUS, Módulo central 3RK3 Basic para sistema de seguridad modular 3RK3 4/8 F-DI,1F-R..

3RK3111-1AA10

SIEMENS

SIRIUS, Módulo central 3RK3 Basic para sistema de seguridad modular 3RK3 4/8 F-DI,1F-RO,1 F-DO,24 V DC parametrizable con SW Safety ES Ancho 45 mm borne de tornillo hasta SIL3 (IEC 61508) hasta Performance Level E (ISO 13849-1)

SIRIUS Relés seguridad, modulo central basic p/ sistema de seguridad modular 4/8 F-DI, 1F-RO, 1 F-DO, 24V DC

Más detalles


Relés > Dispositivo de vigilancia de circuitos de seguridad

CONTROL Y CONTACTORES > Relé de seguridad programable MSS

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más Información

▲


Datos técnicos

SIRIUS, Módulo central 3RK3 Basic para sistema de seguridad modular 3RK3 4/8 F-DI,1F-RO,1 F-DO,24 V DC parametrizable con SW Safety ES Ancho 45 mm borne de tornillo hasta SIL3 (IEC 61508) hasta Performance Level E (ISO 13849-1)
nombre comercial del productoSIRIUS
categoría de productoSistema modular de seguridad
designación del productoMódulo central
tipo de producto4/8 F-DI, 1 F-RO, 1 F-DO
Datos técnicos generales
función del producto
● función PARADA DE EMERGENCIASí
● vigilancia de la puerta de protecciónSí
● vigilancia de puerta de protección con retenciónNo
● Muting, paralelo con 2 sensoresNo
● Muting, paralelo con 4 sensoresNo
● Muting, secuencial con 4 sensoresNo
● vigilancia parametrizableNo
● evaluación: dispositivos de protección sin contacto directoSí
● evaluación: selectorSí
● vigilancia con alfombra de seguridadSí
● evaluación: pupitre de mando a dos manosSí
● evaluación: pulsador de validaciónSí
● arranque vigiladoSí
● circuito de mando a dos manos según EN 574Sí
número de bloques de función típico300
tensión de aislamiento valor asignado300 V
grado de contaminación3
resistencia a tensión de choque valor asignado2 500 V
corriente consumida con valor asignado de tensión de alimentación1,685 A
grado de protección IPIP20
● de la cajaIP20
● del borne de conexiónIP20
resistencia a choques15g / 11 ms
resistencia a vibraciones según IEC 60068-2-65 ... 500 Hz: 0,75 mm
frecuencia de maniobra máx.1 000 1/h
vida útil mecánica (ciclos de maniobra) típico10 000 000
designaciones de referencia según IEC 81346-2:2009K
Directiva RoHS (fecha)05/28/2009
función del producto apto para AS-i Power24VNo
función del producto diagnóstico con esclavo CTT2No
protocolo soportado protocolo ASIsafe(Safety at work)No
aptitud para uso
● vigilancia de sensores flotantesSí
● vigilancia de sensores no flotantesSí
● vigilancia de interruptores de posiciónSí
● vigilancia de circuitos de parada de emergenciaSí
● vigilancia de válvulasSí
● vigilancia de dispositivos de protección optoelectrónicosSí
● vigilancia de detectores de proximidadSí
● circuitos de seguridadSí
aptitud para uso en la vigilancia de dispositivos de protección optoelectrónicos según IEC 61496-1Sí
Comunicación/ Protocolol
protocolo opcional soportado
● protocolo PROFIBUS DPSí; si se utiliza el módulo de interfaz DP; datos cíclicos de 32 bits
protocolo soportado protocolo AS-InterfaceNo
Circuito de control/ Control por entrada
tipo de corrienteDC
tensión de alimentación del circuito de mando valor asignado24 V
pico de intensidad de conexión
● con 24 V70 A
duración del pico de intensidad de conexión
● con 24 V1 ms
potencia de empleo valor asignado4,5 W
Entradas/ Salidas
función del producto
● entradas parametrizablesSí
● salidas parametrizablesSí
número de entradas
● de seguridad8
● no orientado a la seguridad0
retardo de entrada0 ... 150 ms
tiempo de captura de la entrada en entrada digital máx.60 ms
retardo de entrada en entrada digital máx.150 ms
número de salidas
● de seguridad 2 canales2
● para prueba de sensores con contacto2
número de salidas como elemento de conmutación con contactos de seguridad
● 1 canal0
● 2 canales1
número de salidas como elemento de conmutación semiconductor (sin contactos)
● de seguridad 2 canales1
● no orientado a la seguridad0
tipo de elemento de conmutación sin contacto de seguridadFuente
duración del impulso del elemento de conmutación estático para desconexión de seguridad máx.1 ms
tiempo de recuperación de las salidas seguras420 ms
tiempo oscuro de los drivers comunes1 ms
poder de corte, corriente de las salidas estáticas con DC-13 con 24 V1,5 A
Instalación/ fijación/ dimensiones
posición de montajevertical
tipo de fijaciónFijación por abroche sobre perfil normalizado o fijación por tornillos mediante lengüeta de inserción adicional
altura111 mm
anchura45 mm
profundidad124 mm
Conexiones/ Bornes
función del producto borne desmontableSí
tipo de conexión eléctricaconexión por tornillo
tipo de secciones de conductor conectables
● monofilar1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
● alma flexible con preparación de los extremos de cable1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
● con cables AWG monofilar2x (20 ... 14)
● con cables AWG multifilar2x (20 ... 14)
sección de conductor conectable alma flexible con preparación de los extremos de cable0,5 ... 2,5 mm²
calibre AWG como sección de conductor conectable codificada
● monofilar20 ... 14
● multifilar20 ... 14
resistencia en corriente continua del cable máx.100 Ω
Seguridad
nivel de integridad de la seguridad (SIL)
● según IEC 620613
● según IEC 61508SIL CL 3
límite de respuesta SIL (subsistema) según EN 62061Kat. 4 / SIL3 / Ple
Performance Level (PL) según ISO 13849-1e
categoría según EN ISO 13849-14
categoría de parada según EN 60204-10 / 1
intervalo de prueba de diagnóstico mediante función de prueba interna máx.1 000 s
PFHD con alta tasa de demanda según EN 620610,000000007 1/h
tolerancia a fallos de hardware según IEC 615081
protección de contacto directo contra descarga eléctricaa prueba de contacto involuntario con los dedos
categoría según EN 954-14
Compatibilidad electromagnética
entorno de instalación referido a CEMEste producto solo es apto para entornos de clase A. En entornos domésticos, este aparato puede provocar perturbaciones radioeléctricas no deseadas. En tal caso, el usuario estará obligado a tomar las medidas oportunas.
perturbaciones conducidas
● por burst según IEC 61000-4-42 kV (power ports) / 1 kV (signal ports)
● por surge conductor-tierra según IEC 61000-4-52 kV
● por surge conductor-conductor según IEC 61000-4-51 kV
acoplamiento de perturbaciones radiadas según IEC 61000-4-310 V/m
descarga electroestática según IEC 61000-4-24 kV descarga en contacto / 8 kV descarga al aire
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar máx.2 000 m
temperatura ambiente
● durante el funcionamiento-20 ... +60 °C
● durante el almacenamiento-40 ... +85 °C
● durante el transporte-40 ... +85 °C
presión atmosférica según SN 3120570 ... 106 kPa
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

Functional Safety/Safety of MachineryDeclaration of ConformityTest Certificatesother

Type Examination Certificate

Miscellaneous

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:10/4/2022
Fecha
3/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RK3111-1AA10
Descripción de productoSIRIUS, Módulo central 3RK3 Basic para sistema de seguridad modular 3RK3 4/8 F-DI,1F-RO,1 F-DO,24 V DC parametrizable con SW Safety ES Ancho 45 mm borne de tornillo hasta SIL3 (IEC 61508) hasta Performance Level E (ISO 13849-1)
Familia de productoMódulos centrales 3RK31
Ciclo de vida del producto (PLM)PM400:Fase Inicio / Ilimitado suministro de repuestos
Fecha efectiva de PLMEliminación de producto desde: 0
Notas
sucesor 3SK2, S7-1200F o ET200SP en caso de usar AS-i
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local347 / 42B
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99
Hora de entrega2 Día/Días
Peso neto (kg)0,359 Kg
Dimensión de empaquetado52,50 x 133,00 x 133,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209684195
UPC754554961927
Commodity code85371098
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5358
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 28/05/09
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-18-19
eClass7.127-37-18-19
eClass827-37-18-19
eClass927-37-18-19
eClass9.127-37-18-19
ETIM5EC001449
ETIM6EC001449
ETIM7EC001449
ETIM8EC001449
IDEA45166
UNSPSC1432-15-17-05
UNSPSC1539-12-22-05

Datos ETIM

ETIM: EC001449 - Dispositivo de vigilancia de circuitos de seguridad

Valor Unidad
SIL según IEC 61508 (EF009889) -
Evaluación de las entradas (EF008245) -
Nivel de rendimiento según EN ISO 13849-1 (EF007399) -
Retardo de liberación (EF001129) -s
Ejecución (EF000010) -
Adecuado para la supervisión de interruptores de posición (EF007270) true
Adecuado para la supervisión de circuitos de parada de emergencia (EF007268) true
Adecuado para la supervisión de válvulas (EF007272) true
Adecuado para el control de dispositivos de protección optoelectrónicos (EF007269) true
Adecuado para la supervisión de sensores táctiles (EF007271) -
Adecuado para la supervisión de interruptores magnéticos (EF007266) -
Adecuado para la supervisión de interruptores de proximidad (EF007267) true
Ejecución de la conexión eléctrica (EF003961) Conexión roscada
Montaje en carril posible (EF003972) FALSE
Tensión de alimentación de control nominal Us a CA 50HZ (EF003978) ['-', '-']V
Tensión de alimentación de control nominal Us a CA 60HZ (EF003979) ['-', '-']V
Tensión de alimentación de control nominal Us en CC (EF003980) ['24', '24']V
Tipo de tensión de accionamiento (EF008242) CC
Con abrazaderas extraíbles (EF003340) true
Con entrada de inicio (EF003342) -
Con función de silenciamiento (EF004057) false
Con circuito de realimentación (EF003343) -
Número de salidas, de seguridad, instantáneas, basadas en contactos (EF003344) 0
Número de salidas, de seguridad, retardadas, basadas en contactos (EF003345) -
Número de salidas, relacionadas con la seguridad, instantáneas, semiconductores (EF003346) 1
Número de salidas, relacionadas con la seguridad, retardadas, semiconductores (EF003347) -
Número de salidas, función de señalización, instantánea, basada en contactos (EF003348) -
Número de salidas, función de señalización, retardado, basado en contacto (EF003349) -
Número de salidas, función de señalización, instantánea, semiconductores (EF003350) -
Número de salidas, función de señalización, retardado, semiconductores (EF003351) -
Categoría según EN 954-1 (EF006782) 4
Tipo de seguridad según IEC 61496-1 (EF004105) -
Categoría de parada según IEC 60204 (EF007498) 0 + 1
Con aprobación TÜV (EF004144) true
Con aprobación para BG BIA (EF004145) -
Con aprobación según UL (EF001783) true
Anchura (EF000008) 45.0mm
Altura (EF000040) 111.0mm
Profundidad (EF000049) 124.0mm


Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOG SIEMENS SIRIUS INDUSTRIAL CONTROLS EN.pdf 279 Mbytes
3RK3111-1AA10 3RK3111-1AA10 ES_3RK3111-1AA10.pdf 221 Kbytes 3RK3111-1AA10 3RK3111-1AA10 ES_3RK3111-1AA10.pdf

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
