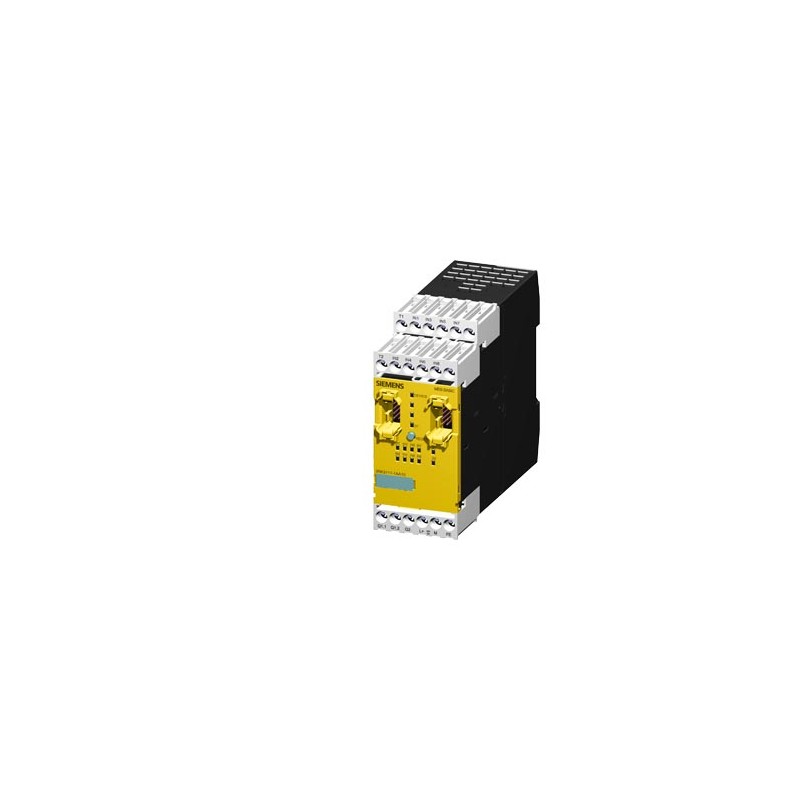

3RK3111-1AA10 SIEMENS SIRIUS, Module central 3RK3 Basic pour système de sécurité modulaire 3RK3 4/8 F-DI,1F-.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

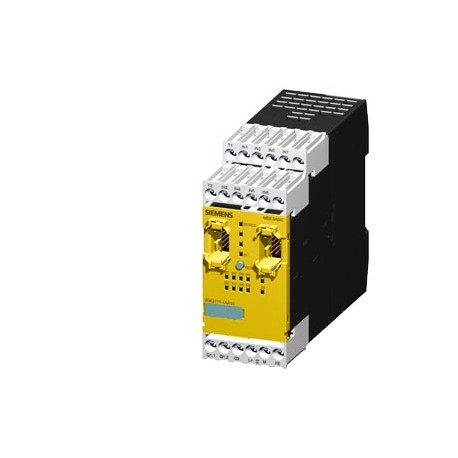

3RK3111-1AA10 SIEMENS SIRIUS, Module central 3RK3 Basic pour système de sécurité modulaire 3RK3 4/8 F-DI,1F-..

3RK3111-1AA10

SIEMENS

SIRIUS, Module central 3RK3 Basic pour système de sécurité modulaire 3RK3 4/8 F-DI,1F-RO,1 F-DO,24V CC paramétrable avec logiciel Safety ES largeur 45mm borne à vis jusqu'à SIL3 (CEI 61508) jusqu'au niveau de performance E (ISO 13849-1)

Plus de détails


Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque

CONTRÔLE ET CONTACTEURS > Relais de sécurité programmables MSS

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

SIRIUS, Module central 3RK3 Basic pour système de sécurité modulaire 3RK3 4/8 F-DI,1F-RO,1 F-DO,24V CC paramétrable avec logiciel Safety ES largeur 45mm borne à vis jusqu'à SIL3 (CEI 61508) jusqu'au niveau de performance E (ISO 13849-1)
nom de marque produitSIRIUS
catégorie du produitSystème de sécurité modulaire
désignation du produitModule central
version du produit4/8 F-DI, 1 F-RQ, 1 F-DQ
Caractéristiques techniques générales
fonction produit
● fonction ARRET D'URGENCEOui
● surveillance de protecteur mobileOui
● surveillance protecteur avec verrouillageNon
● silencieux, parallèle 2 capteursNon
● silencieux, parallèle 4 capteursNon
● silencieux, séquentiel 4 capteursNon
● surveillance paramétrableNon
● évaluation : dispositifs de protection sans contactOui
● évaluation : sélecteurOui
● surveillance de tapis de contactOui
● évaluation : appareil de commande bimanuelleOui
● évaluation : bouton d'assentimentOui
● démarrage surveilléOui
● commande bimanuelle selon EN 574Oui
nombre de blocs de fonction typique300
tension d'isolement valeur assignée300 V
degré de pollution3
tension de tenue aux chocs valeur assignée2 500 V
courant absorbé pour la valeur assignée de la tension d'alimentation1,685 A
degré de protection IPIP20
● du boîtierIP20
● de la borne de raccordementIP20
tenue aux chocs15g / 11 ms
tenue aux vibrations selon IEC 60068-2-65 ... 500 Hz: 0,75 mm
fréquence de manœuvres max.1 000 1/h
durée de vie mécanique (cycles de manœuvre) typique10 000 000
désignation du matériel selon IEC 81346-2:2009K
Directive RoHS (date)05/28/2009
fonction produit convenant pour AS-i Power24VNon
fonction produit diagnostic avec esclave CTT2Non
protocole pris en charge protocole ASIsafe(Safety at work)Non
compatibilité d'utilisation
● surveillance des capteurs libres de potentielOui
● surveillance des capteurs à potentiel référencéOui
● surveillance des commutateurs de positionOui
● surveillance des circuits ARRET D'URGENCEOui
● surveillance des vannesOui
● surveillance des dispositifs de protection optoélectroniquesOui
● surveillance de capteurs de proximitéOui
● circuits de sécuritéOui
compatibilité d'utilisation pour la surveillance des dispositifs optoélectroniques de protection selon IEC 61496-1Oui
Communication/ Protocole
protocole en option pris en charge
● protocole PROFIBUS DPOui; En cas d'utilisation du coupleur DP ; données cycliques 32 bits
protocole pris en charge protocole AS-InterfaceNon
Circuit de commande/ Commande
type de tensionDC
tension d'alimentation de commande valeur assignée24 V
courant d'appel
● pour 24 V70 A
durée du courant d'appel
● pour 24 V1 ms
puissance d'emploi valeur assignée4,5 W
Entrées/ Sorties
fonction produit
● entrées paramétrablesOui
● sorties paramétrablesOui
nombre d'entrées
● de sécurité8
● sans fonction de sécurité0
retard d'entrée0 ... 150 ms
temps de saisie d'entrée sur entrée TOR max.60 ms
retard d'entrée sur entrée TOR max.150 ms
nombre de sorties
● de sécurité à 2 voies2
● pour tester les capteurs avec contact2
nombre de sorties comme élément de contacts avec contact de sécurité
● 1 voie0
● à 2 voies1
nombre de sorties comme bloc de contacts à semiconducteur sans contacts
● de sécurité à 2 voies1
● sans fonction de sécurité0
version de l'élément de commutation sans contact de sécuritéType P
durée d'impulsion de l'organe de commutation à semiconducteurs sans contact pour coupure de sécurité max.1 ms
temps de récupération des sorties de sécurité420 ms
temps mort de l'ensemble des pilotes1 ms
pouvoir de coupure courant des sorties à semi-conducteurs pour DC-13 pour 24 V1,5 A
Montage/ fixation/ dimensions
position de montagevertical
type de fixationFixation par encliquetage sur rail DIN symétrique ou fixation par vis sur patte enfichable supplémentaire
hauteur111 mm
largeur45 mm
profondeur124 mm
Raccordements/ Bornes
fonction produit bornier amovibleOui
version du raccordement électriqueraccordement à vis
type de sections de câble raccordables
● âme massive1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
● âme souple avec embouts1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
● pour câbles AWG âme massive2x (20 ... 14)
● pour câbles AWG multibrin2x (20 ... 14)
section de câble raccordable âme souple avec embouts0,5 ... 2,5 mm²
numéro AWG comme section codée de câble raccordable
● âme massive20 ... 14
● multibrin20 ... 14
résistance en courant continu du câble max.100 Ω
Sécurité
niveau d'intégrité de sécurité (SIL)
● selon IEC 620613
● selon IEC 61508SIL CL 3
limite de revendication SIL (sous-système) selon EN 62061Kat. 4 / SIL3 / Ple
niveau de performance (PL) selon ISO 13849-1e
catégorie selon EN ISO 13849-14
catégorie d'arrêt selon EN 60204-10 / 1
périodicité de test et de diagnostic par fonction de test interne max.1 000 s
PFHD pour niveau d'exigence élevé selon EN 620610,000000007 1/h
tolérance d'erreur matérielle selon IEC 615081
protection de contact contre les décharges électriquesavec protection des doigts
catégorie selon EN 954-14
Compatibilité électromagnétique
environnement d'installation conforme CEMCe produit convient uniquement aux environnements de Classe A. Dans un environnement domestique, cet appareil peut provoquer des interférences radio indésirables. Dans ce cas, l'utilisateur est tenu de mettre en œuvre des mesures appropriées.
perturbation par conduction
● par salves selon IEC 61000-4-42 kV (accès de puissance) / 1 kV (accès de signalisation)
● surge conducteur-terre selon IEC 61000-4-52 kV
● surge conducteur-conducteur selon IEC 61000-4-51 kV
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-310 V/m
décharge électrostatique selon IEC 61000-4-2décharge de contact 4 kV / décharge air 8 kV
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.2 000 m
température ambiante
● en service-20 ... +60 °C
● à l'entreposage-40 ... +85 °C
● pendant le transport-40 ... +85 °C
pression atmosphérique selon SN 3120570 ... 106 kPa
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

Functional Safety/Safety of MachineryDeclaration of ConformityTest Certificatesother

Type Examination Certificate

Miscellaneous

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :10/04/2022
Date
03/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK3111-1AA10
Description d'articleSIRIUS, Module central 3RK3 Basic pour système de sécurité modulaire 3RK3 4/8 F-DI,1F-RO,1 F-DO,24V CC paramétrable avec logiciel Safety ES largeur 45mm borne à vis jusqu'à SIL3 (CEI 61508) jusqu'au niveau de performance E (ISO 13849-1)
Famille de produitModules centralisés 3RK31
Cycle de vie du produit (PLM)PM400:Produit en fin de vie Approvisionnement limité
Date de fin de vie du produitProduktauslauf seit: 01.10.2021
Notes
Successeur successeur 3SK2, S7-1200F ou ET200SP en cas d'utilisation d'AS-i
Données Prix
Groupe de prix42B
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99
Délai Appro Fsseur (hors transport)2 Jour(s)
Poids Net par quantité0.359 kg
Dimension emballage52.50 x 133.00 x 133.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209684195
UPC754554961927
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5358
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 28.05.2009
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-18-19
eClass7.127-37-18-19
eClass827-37-18-19
eClass927-37-18-19
eClass9.127-37-18-19
ETIM5EC001449
ETIM6EC001449
ETIM7EC001449
ETIM8EC001449
IDEA45166
UNSPSC1432-15-17-05
UNSPSC1539-12-22-05

Données ETIM

ETIM: EC001449 - Appareil de surveillance de circuit électrique à sécurité intrinsèque

Valeur Unité
SIL conformément à IEC 61508 (EF009889) -
évaluation des entrées (EF008245) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
retardement du déclenchement (EF001129) -s
modèle (EF000010) -
adapté à la surveillance de commutateurs de position (EF007270) true
adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) true
adapté à la surveillance de vannes (EF007272) true
adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) true
adapté à la surveillance de capteurs tactiles (EF007271) -
adapté à la surveillance de commutateurs magnétiques (EF007266) -
adapté à la surveillance de commutateurs de proximité (EF007267) true
finition du raccordement électrique (EF003961) raccordement à vis
montage possible sur barres profilées (EF003972) FALSE
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) ['-', '-']V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) ['-', '-']V
tension d'alimentation de courant nominal Us CC (EF003980) ['24', '24']V
type de tension d'actionnement (EF008242) DC
avec pinces amovibles (EF003340) true
avec entrée de démarrage (EF003342) -
avec fonction silence (EF004057) false
avec boucle de retour (EF003343) -
nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) 0
nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) -
nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) 1
nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) -
nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) -
nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) -
nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) -
nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) -
catégorie selon EN 954-1 (EF006782) 4
type de sécurité selon IEC 61496-1 (EF004105) -
catégorie d'arrêt selon IEC 60204 (EF007498) 0 + 1
avec homologation TÜV (EF004144) true
avec homologation BG BIA (EF004145) -
avec homologation selon UL (EF001783) true
largeur (EF000008) 45.0mm
hauteur (EF000040) 111.0mm
profondeur (EF000049) 124.0mm


Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
3RK3111-1AA10 3RK3111-1AA10 FR_3RK3111-1AA10.pdf 220 Kbytes 3RK3111-1AA10 3RK3111-1AA10 FR_3RK3111-1AA10.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
