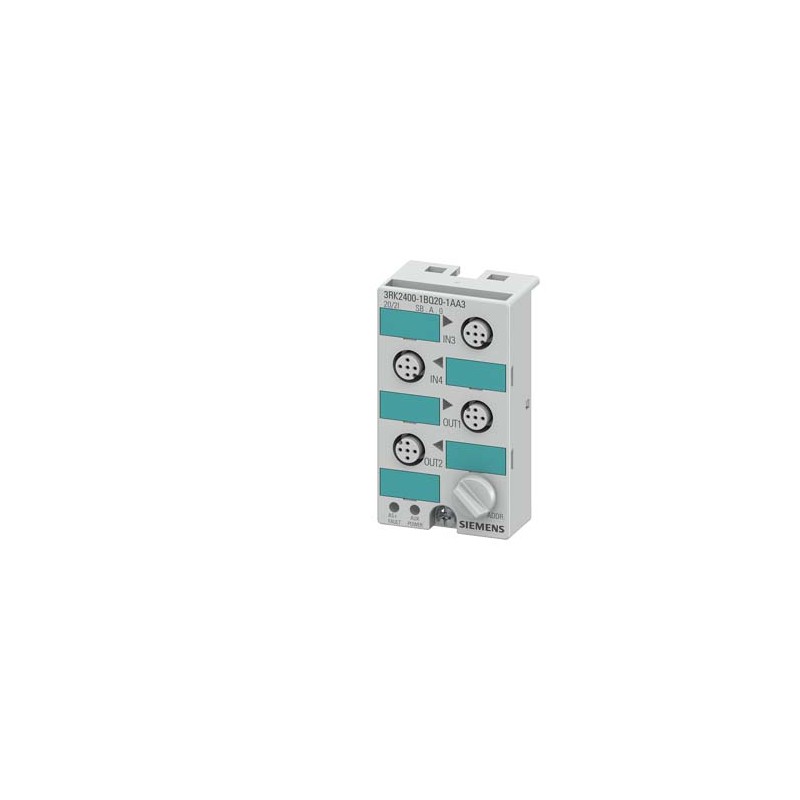

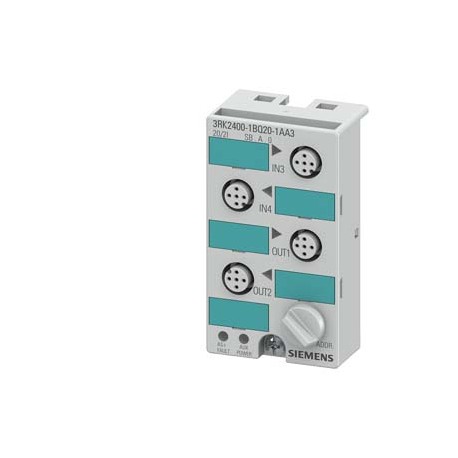

3RK2400-1BQ20-1AA3 SIEMENS Módulo compacto AS-i K45 digital esclavo A/B, 2 DI/2 DQ, IP67 2 entradas, máx. 20.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RK2400-1BQ20-1AA3 SIEMENS Módulo compacto AS-i K45 digital esclavo A/B, 2 DI/2 DQ, IP67 2 entradas, máx. 20..

3RK2400-1BQ20-1AA3

SIEMENS

Módulo compacto AS-i K45 digital esclavo A/B, 2 DI/2 DQ, IP67 2 entradas, máx. 200 mA 2 salidas, 2 A DC 24 V máx. 3 A para todas las salidas Versión especial sin watchdog 4 x conector hembra M12 Placa de montaje 3RK1901-2EA00 o 3RK1901-2DA00 debe pedirse por separado

Más detalles


Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo

CONTROL Y CONTACTORES > Aparamenta comunicable AS-Interface, SIMOCODE

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


ETIM: EC001599 - Módulo de entrada/salida digital de periférico descentralizado de bus de campo

Valor Unidad
SIL según IEC 61508 (EF009889) -
Tensión de alimentación 50 Hz CA (EF007532) ['-', '-']V
Tensión de alimentación 60 Hz CA (EF007533) ['-', '-']V
Tensión de alimentación CC (EF007534) ['-', '-']V
Tipo de tensión de alimentación (EF002991) CC
Número de entradas digitales (EF001992) 2
Número de salidas digitales (EF001993) 2
Entradas digitales configurables (EF008516) FALSE
Salidas digitales configurables (EF008520) false
Corriente de entrada en la señal 1 (EF001428) 6.0mA
Tensión de entrada permitida (EF007554) ['-', '-']V
Tipo de tensión de entrada (EF003033) DC / DC
Tipo de salida digital (EF003601) Otros
Corriente de salida (EF003202) 2.0A
Tensión de salida permitida (EF007553) ['-', '-']V
Tipo de tensión de salida (EF008222) DC / DC
Protección contra cortocircuitos, salidas disponibles (EF003203) true
Número de interfaces HW Ethernet industrial (EF003020) 0
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS232 (EF003021) 0
Número de interfaces HW RS422 (EF003022) 0
Número de interfaces HW RS485 (EF003023) 0
Número de interfaces HW en serie TTY (EF003024) 0
Número de interfaces HW en paralelo (EF003026) 0
Número de interfaces HW sin cables (EF006933) 0
Número de interfaces HW USB (EF003025) 0
Número de interfaces HW Otras (EF003027) 0
Con interfaz óptica (EF003028) false
Soporta el protocolo TCP/IP (EF003050) false
Soporta el protocolo PROFIBUS (EF003052) false
Soporta el protocolo CAN (EF003053) false
Soporta el protocolo INTERBUS (EF003054) false
Soporta el protocolo ASI (EF003051) true
Soporta el protocolo EIB (EF003055) false
Soporta el protocolo Modbus (EF003057) false
Soporta el protocolo de autopista de datos (EF003058) false
Soporta el protocolo DeviceNet (EF003059) false
Soporta el protocolo SUCONET (EF003060) false
Soporta el protocolo LON (EF003017) false
Soporta el protocolo PROFINET IO (EF007525) false
Soporta el protocolo PROFINET CBA (EF007524) false
Soporta el protocolo SERCOS (EF006657) false
Soporta el protocolo Foundation Fieldbus (EF007522) false
Soporta el protocolo Ethernet/IP (EF007521) false
Soporta el protocolo AS-Interface Safety at Work (EF007519) false
Soporta el protocolo DeviceNet Safety (EF007520) false
Soporta el protocolo de seguridad INTERBUS (EF006662) false
Soporta el protocolo PROFIsafe (EF007526) false
Soporta el protocolo SafetyBUS p (EF007527) false
Soporta el protocolo para otros sistemas bus (EF003062) false
Estándar inalámbrico Bluetooth (EF007178) false
Estándar inalámbrico WLAN 802.11 (EF007179) false
Estándar de radio GPRS (EF008523) false
Estándar de radio GSM (EF008524) false
Estándar de radio UMTS (EF008525) false
Maestro de enlace E/S (EF007298) false
Componente del sistema (EF004118) true
Clase de protección (IP) (EF005474) IP67
Ejecución de la conexión eléctrica (EF003961) Conexión roscada
Tiempo de retardo con cambio de señal (EF002382) ['-', '-']ms
Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) -
Montaje en carril posible (EF003972) FALSE
Montaje en pared/directo posible (EF007020) FALSE
Instalación frontal posible (EF007016) false
Montaje en rack posible (EF007018) false
Adecuado para funciones de seguridad (EF001597) false
Categoría según EN 954-1 (EF006782) -
Nivel de rendimiento según EN ISO 13849-1 (EF007399) -
Equipos asociados (Ex ia) (EF004141) -
Equipos asociados (Ex ib) (EF004142) -
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Anchura (EF000008) 45.0mm
Altura (EF000040) 80.0mm
Profundidad (EF000049) 30.0mm


Módulo compacto AS-i K45 digital esclavo A/B, 2 DI/2 DQ, IP67 2 entradas, máx. 200 mA 2 salidas, 2 A DC 24 V máx. 3 A para todas las salidas Versión especial sin watchdog 4 x conector hembra M12 Placa de montaje 3RK1901-2EA00 o 3RK1901-2DA00 debe pedirse por separado
Datos técnicos generales
Tipo de productomódulos E/S digitales para el área de campo IP67 - K45
Tipo2 salidas / 2 entradas
Tipo de tipo de esclavoesclavo A/B
Configuración E/AB
Código ID/ID2E/0
Número conectores hembra E/S4
Tipo de conexión eléctrica de las entradas y salidasconexión por M12 atornillado
Interfaz AS consumo total corriente máx.270 mA
tensión de servicio según especificación AS-Interface26,5 ... 31,6 V
Conexión de puesta a tierravia PIN5 de los conectores hembra M12. salida via casquillo plano enchufable (2,8 x 0,8 mm forma A)
Direccionamientoconector hembra de direccionamiento frontal
Interfaz AS conexión protección contra polaridad inversaincorporado
Aviso para el suministrolos módulos se suministran sin placa de montaje
Aviso 1Para alimentar los circuitos de salida se necesita una fuente externa suplementaria (AUX POWER) de 20 a 30 V DC. Esta fuente de alimentación suplementaria tiene que cumplir las especificaciones de la norma VDE 0106 (PELV), clase de proteccción III.
Alimentación del sensor
Tipo de alimentación para la alimentación de sensoresvía AS-Interface
Tensión de entrada16,5 ... 30 V
Propiedad de la alimentación del sensor resistente a cortocircuito y a sobrecargaSí
Intensidad máxima admisible de la alimentación de sensores para todas las entradas
● con temperatura ambiente de 40 °C200 mA
Entradas
Número de entradas digitales2
Tipo de sistema de conexióntécnica a 2 y 3 hilos
Circuito de entradatransistor (PNP)
Tipo de corriente de las tensiones de entradaDC
Entradas nivel de conmutación High mín.10 V
Corriente de entrada en entrada digital
● con señal <1> mín.6 mA
● con señal <0> máx.1,5 mA
Entradas alimentación de sensores vía AS-Interfaceresistente a cortocircuitos y sobrecargas
Entradas asignación de conectores hembra
● PIN 1alimentación de sensores L+
● PIN 2entrada de datos
● PIN 3alimentación de sensores L-
● PIN 4entrada de datos
● PIN 5conexión de puesta a tierra
Tipo de asignación de conectores macho de las entradasasignación estándar
Salidas
Número de salidas digitales2
Tipo de corriente de las tensiones de salidaDC
Salidas alimentación de tensión externa de 24 V DCvía cable plano AS-Interface negro
Intensidad máxima admisible de la salida de semiconductor con DC-13 con 24 V2 A
Salidas corriente aditiva
● máx.3 A
Tipo de salida lógicatransistor (PNP)
Tipo de asignación de conectores macho de las salidasasignación estándar
Salidas asignación de conectores hembra3 = "-", 4 = salida, 5 = conexión a tierra
Propiedad de la salida resistente a cortocircuitosSí
Salidas
● protección contra cortocircuitosincorporado
● protección contra tensiones inducidasincorporado
● Watchdogsin
Indicación
Display de estado
● display E/SLED amarillo
● display UauxLED verde
● display AS-Interface/diagnósticoLED dual verde/rojo
Asignación bits de datos
Asignación de los bits de datos
● conector hembra 1PIN 4/2 = IN3 (D2)
● conector hembra 2PIN 4/2 = IN4 (D3)
● conector hembra 3PIN 4 = OUT1 (D0)
● conector hembra 4PIN 4 = OUT2 (D1)
Condiciones ambiente
Temperatura ambiente
● durante el funcionamiento-25 ... +85 °C
● durante el almacenamiento-40 ... +85 °C
Grado de protección IPIP67
Datos mecánicos
Anchura45 mm
Altura80 mm
Profundidad30 mm
Tipo de fijaciónmontaje en perfil/fijación en pared usando la placa de montaje para el módulo compacto K45
Certificados/ Homologaciones
General Product ApprovalEMCDeclaration of Conformity

CSA

UL

EAC

RCM

EC/EU-Declaration of Conformity

Miscellaneous

Shipping Approvalother

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RMRS / Russian Maritime Register

ASI-Certification

Confirmation

other

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:15/05/2020


Producto
Número de artículo (número de mercado)3RK2400-1BQ20-1AA3
Descripción de productoMódulo compacto AS-i K45 digital esclavo A/B, 2 DI/2 DQ, IP67 2 entradas, máx. 200 mA 2 salidas, 2 A DC 24 V máx. 3 A para todas las salidas Versión especial sin watchdog 4 x conector hembra M12 Placa de montaje 3RK1901-2EA00 o 3RK1901-2DA00 debe pedirse por separado
Familia de productoNo disponible
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local346 / 42C
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónECCN : EAR99 / AL : N
Hora de entrega20 Día/Días
Peso neto (kg)0,087 Kg
Dimensiones del producto (W x L X H)No disponible
Dimensión de empaquetado46,00 x 106,00 x 50,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209775053
UPC804766165726
Commodity code85371098
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos3720
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/05/12
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
No disponible
