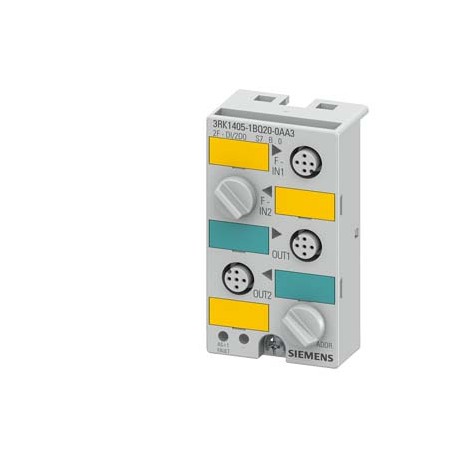

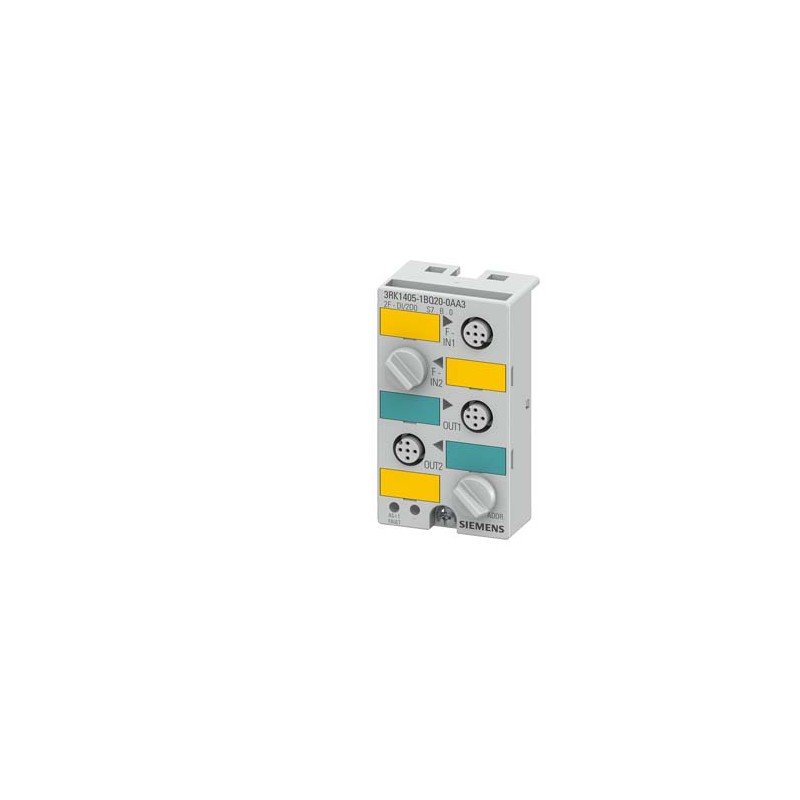

3RK1405-1BQ20-0AA3 SIEMENS SIRIUS Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RK1405-1BQ20-0AA3 SIEMENS SIRIUS

3RK1405-1BQ20-0AA3

SIEMENS

SIRIUS, Módulo compacto ASIsafe K45F digital safety, 2F-DI/2DQ, IP67 2 entradas para sensores mecánicos 2 salidas estándar DC 24 V Alimentación de salidas de DC 24 V 4 x conector hembra M12 Placa de montaje 3RK1901-2EA00 o 3RK1901-2DA00 debe pedirse por separado

MODULO COMPACTO ASISAFE K45F, IP67, DIGITAL, 2F-DE/2DA, 2 X ENTRADA SEGURA CAT. 1/2 O 1 X ENTRADA SEGURA CAT. 3/4 (CAT.: CATEGORIA DE SEGURIDAD SEGUN EN 954-1). 2 X SALIDA ESTANDAR 1A, ALIMENT. SALIDAS DESDE 24V DC. 4 X CONECTOR HEMBRA M12. PLACA DE MONTAJE 3RK19012EA00 DEBE PEDIRSE POR SEPARADO..

Más detalles


CONTROL Y CONTACTORES > Aparamenta comunicable AS-Interface, SIMOCODE

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $298.71
Precio unitario: $298.71
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Módulo compacto ASIsafe K45F digital safety, 2F-DI/2DQ, IP67 2 entradas para sensores mecánicos 2 salidas estándar DC 24 V Alimentación de salidas de DC 24 V 4 x conector hembra M12 Placa de montaje 3RK1901-2EA00 o 3RK1901-2DA00 debe pedirse por separado
Datos técnicos generales
tipo de productomódulo compacto de seguridad K45F, 2F-DI/2DO, Uaux
Tipo2 entradas seguras, 2 salidas estándar con Uaux
Configuración E/A7
Código ID/ID2B/0
protocolo soportado protocolo AS-InterfaceSí
Número conectores hembra E/S4
tipo de conexión eléctrica de las entradas y salidasM12
tensión de servicio según especificación AS-InterfaceV26,5 ... 31,5
Interfaz AS consumo total corriente máx.mA70
Direccionamientoconector hembra de direccionamiento frontal
designaciones de referencia según DIN 40719, ampliado según IEC 204-2 según IEC 750A
designaciones de referencia según EN 61346-2A
Entradas
número de entradas digitales de seguridad2
Entradas
● sensorescontacto mecánico
● nivel de conmutación Highcontacto cerrado
● nivel de conmutación Lowcontacto abierto
intensidad de entrada en entrada digital con señal <1> mín.mA5
tipo de asignación de conectores macho de las entradasasignación especial
Salidas
número de salidas digitales2
tipo de corriente de las tensiones de salidaDC
Salidas alimentación de tensión externa de 24 V DCvía AUX POWER
intensidad de salida en salida digital con señal <1> valor nominalA2
tipo de salida lógicaelectrónica
tipo de asignación de conectores macho de las salidasasignación estándar
propiedad de la salida resistente a cortocircuitosSí
Salidas
● protección contra cortocircuitosincorporado
● protección contra tensiones inducidasincorporado
● Watchdogincorporado
Display de estado
● display E/SLED amarillo
● display UauxLED verde
● display AS-Interface/diagnósticoLED verde/rojo
Condiciones ambiente
temperatura ambiente
● durante el funcionamiento°C-25 ... +70
● durante el almacenamiento°C-40 ... +85
grado de protección IPIP67
Datos mecánicos
anchuramm15
alturamm80
profundidadmm34
tipo de fijaciónmontaje en perfil/fijación en pared usando la placa de montaje para el módulo compacto K45
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Marine / Shipping

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Marine / Shippingother

DNV-GL

Confirmation

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:9/3/2022
Fecha
9/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RK1405-1BQ20-0AA3
Descripción de productoMódulo compacto ASIsafe K45F digital safety, 2F-DI/2DQ, IP67 2 entradas para sensores mecánicos 2 salidas estándar DC 24 V Alimentación de salidas de DC 24 V 4 x conector hembra M12 Placa de montaje 3RK1901-2EA00 o 3RK1901-2DA00 debe pedirse por separado
Familia de productoMódulos de seguridad AS-Interface
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local346 / 42C
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega120 Día/Días
Peso neto (kg)0,096 Kg
Dimensión de empaquetado50,00 x 107,00 x 55,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209664869
UPC754554968056
Commodity code85371098
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos3720
Group CodeR711
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/05/12
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
ETIM8EC001599
IDEA43566
UNSPSC1439-12-15-21
UNSPSC1532-15-17-05

Datos ETIM

ETIM: EC001599 - Módulo de entrada/salida digital de periférico descentralizado de bus de campo

Valor Unidad
Entradas digitales configurables (EF008516) -
Adecuado para funciones de seguridad (EF001597) -
Tensión de entrada permitida (EF007554) -V
Tensión de alimentación CC (EF007534) -V
Tensión de salida permitida (EF007553) -V
Tensión de alimentación 50 Hz CA (EF007532) ['-', '-']V
Tensión de alimentación 60 Hz CA (EF007533) ['-', '-']V
Tipo de tensión de alimentación (EF002991) CC
Número de entradas digitales (EF001992) -
Número de salidas digitales (EF001993) 2
Salidas digitales configurables (EF008520) false
Corriente de entrada en la señal 1 (EF001428) 5.0mA
Tipo de tensión de entrada (EF003033) CC
Tipo de salida digital (EF003601) Otros
Tipo de tensión de salida (EF008222) CC
Protección contra cortocircuitos, salidas disponibles (EF003203) true
Número de interfaces HW Ethernet industrial (EF003020) 0
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS232 (EF003021) 0
Número de interfaces HW RS422 (EF003022) 0
Número de interfaces HW RS485 (EF003023) 0
Número de interfaces HW en serie TTY (EF003024) 0
Número de interfaces HW en paralelo (EF003026) 0
Número de interfaces HW sin cables (EF006933) 0
Número de interfaces HW USB (EF003025) 0
Número de interfaces HW Otras (EF003027) 0
Con interfaz óptica (EF003028) false
Soporta el protocolo TCP/IP (EF003050) false
Soporta el protocolo PROFIBUS (EF003052) false
Soporta el protocolo CAN (EF003053) false
Soporta el protocolo INTERBUS (EF003054) false
Soporta el protocolo ASI (EF003051) true
Soporta el protocolo EIB (EF003055) false
Soporta el protocolo Modbus (EF003057) false
Soporta el protocolo de autopista de datos (EF003058) false
Soporta el protocolo DeviceNet (EF003059) false
Soporta el protocolo SUCONET (EF003060) false
Soporta el protocolo LON (EF003017) false
Soporta el protocolo PROFINET IO (EF007525) false
Soporta el protocolo PROFINET CBA (EF007524) false
Soporta el protocolo SERCOS (EF006657) false
Soporta el protocolo Foundation Fieldbus (EF007522) false
Soporta el protocolo Ethernet/IP (EF007521) false
Soporta el protocolo AS-Interface Safety at Work (EF007519) true
Soporta el protocolo DeviceNet Safety (EF007520) false
Soporta el protocolo de seguridad INTERBUS (EF006662) false
Soporta el protocolo PROFIsafe (EF007526) false
Soporta el protocolo SafetyBUS p (EF007527) false
Soporta el protocolo para otros sistemas bus (EF003062) false
Estándar inalámbrico Bluetooth (EF007178) false
Estándar inalámbrico WLAN 802.11 (EF007179) false
Estándar de radio GPRS (EF008523) false
Estándar de radio GSM (EF008524) false
Estándar de radio UMTS (EF008525) false
Maestro de enlace E/S (EF007298) false
Componente del sistema (EF004118) true
Clase de protección (IP) (EF005474) IP67
Ejecución de la conexión eléctrica (EF003961) Conexión roscada
Tiempo de retardo con cambio de señal (EF002382) ['-', '-']ms
Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) -
Montaje en carril posible (EF003972) FALSE
Montaje en pared/directo posible (EF007020) FALSE
Instalación frontal posible (EF007016) false
Montaje en rack posible (EF007018) false
Categoría según EN 954-1 (EF006782) 4
SIL según IEC 61508 (EF009889) 3
Nivel de rendimiento según EN ISO 13849-1 (EF007399) Nivel e
Equipos asociados (Ex ia) (EF004141) false
Equipos asociados (Ex ib) (EF004142) false
Categoría de protección contra explosiones para gas (EF003997) FALSE
Categoría de protección contra explosiones para polvo (EF003998) FALSE
Anchura (EF000008) 15.0mm
Altura (EF000040) 80.0mm
Profundidad (EF000049) 34.0mm
Corriente de salida (EF003202) -A
