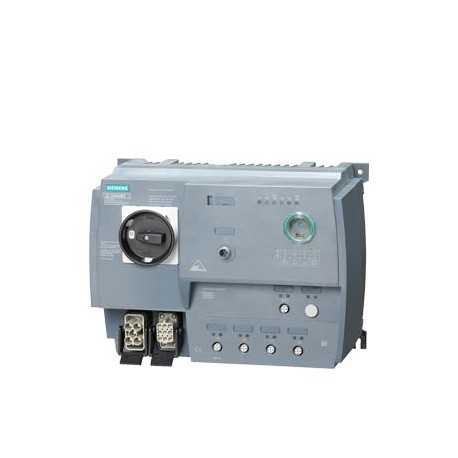

3RK1315-6LS41-0AA5 SIEMENS Arrancador de motor SIRIUS M200D AS-i comunicación: AS-Interface Arrancador direc.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RK1315-6LS41-0AA5 SIEMENS Arrancador de motor SIRIUS M200D AS-i comunicación: AS-Interface Arrancador direc..

3RK1315-6LS41-0AA5

SIEMENS

SIRIUS, Arrancador de motor SIRIUS M200D AS-i comunicación: AS-Interface arrancador directo Basic con maniobra mecánica AC-3, 0,75 kW/400 V 1,5 A...12,00 A relé electrónico de sobrecarga termistor: THERMOCLICK / PTC con contacto de freno 180 V DC 2DI AS-i + 2DI / 1DO en la unidad Han Q4/2 - Han Q8/0

ARRANC. DE MOTOR SIRIUS M200D AS-I COMUNICACION: AS-INTERFACE ARRANCADOR DIRECTO BASICO MANIOBRA MECANICA 3 AC 400V/5,5KW; 1,5A...12,00A; PROTEC. SOBREC. ELECTRONICA; TERMISTOR: TERMOCLICK / PTC CON CONTACTO DE FRENO 180V DC 2DI AS-I + 2DI / 1DO EN EL APARATO HAN Q4/2 - HAN Q8/0.

Más detalles


Componentes industriales de baja tensión > Combinación de arrancador de motor/motor de arranque

CONTROL Y CONTACTORES > Aparamenta comunicable AS-Interface, SIMOCODE

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $1,161.94
Precio unitario: $1,161.94
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Arrancador de motor SIRIUS M200D AS-i comunicación: AS-Interface Arrancador directo Basic con maniobra mecánica AC-3, 5,5 kW / 400 V 1,5 A...12,00 A protección electrónica contra sobrecarga termistor: THERMOCLICK / PTC con contacto de freno 180 V DC 2DI AS-i + 2DI / 1DO en la unidad Han Q4/2 - Han Q8/0
nombre comercial del productoSIRIUS
designación del productoArrancador de motor
tipo de productoarrancador directo
denominación del tipo de productoM200D
clase de disparoCLASS 10
función del producto
● mando localNo
● interfaz circuito de mando para cableado paraleloNo
tensión de aislamiento valor asignado500 V
grado de contaminación3
resistencia a tensión de choque valor asignado6 000 V
tensión máxima admitida para separación de protección
● entre circuito principal y auxiliar400 V
● entre circuito de mando y circuito auxiliar24 V
grado de protección IPIP65
resistencia a choques12g / 11 ms
resistencia a vibraciones7 mm / 2g
vida útil mecánica (ciclos de maniobra) de contactos principales típico10 000 000
tipo de coordinación1
certificado de aptitudCE
Directiva RoHS (fecha)07/01/2006
función del producto
● arranque directoSí
● arranque inversorNo
componente del producto salida para freno de motorSí
equipamiento del producto
● mando de freno con AC 230 VNo
● mando de freno con AC 400 VNo
● mando de freno con DC 24 VNo
● mando de freno con DC 180 VSí
● mando de freno con DC 500 VNo
ampliación del producto Braking Module para mando de frenoNo
función del producto protección de cortocircuitoSí
tipo de protección contra cortocircuitointerruptor automático
poder de corte corriente de cortocircuito límite (Icu)
● con 400 V valor asignado50 000 A
● con 500 V valor asignado50 000 A
emisión de perturbaciones CEM según IEC 60947-1CISPR11, entorno A (aplicaciones industriales)
inmunidad a perturbaciones CEM según IEC 60947-1corresponde a intensidad 3, entorno A (área industrial)
perturbaciones conducidas
● por burst según IEC 61000-4-42 kV conexión a la red / 1 kV conexión de control
● por surge conductor-tierra según IEC 61000-4-52 kV
● por surge conductor-conductor según IEC 61000-4-51 kV
protección de contacto directo contra descarga eléctricaa prueba de contacto involuntario con los dedos
Circuito de corriente principal
número de polos para circuito principal3
tipo de contactoelectromecánico
valor de respuesta ajustable para corriente del disparador de sobrecarga dependiente de la corriente1,5 ... 12 A
tipo de protección de motorprotección integral del motor
tensión de empleo valor asignado200 ... 440 V
intensidad de empleo
● con AC con 400 V valor asignado12 A
● con AC-3 con 400 V valor asignado12 A
potencia de empleo
● con AC-3
— con 400 V valor asignado5,5 kW
— con 500 V valor asignado5 500 W
función del producto
● entradas digitales parametrizablesNo
● salidas digitales parametrizablesNo
número de entradas digitales4
n° de conectores hembra
● para señales digitales de salida1
● para señales digitales de entrada4
número de salidas digitales1
Tensión de alimentación
tipo de corriente de la tensión de alimentaciónDC
tensión de alimentación 1 con DC24 V
tensión de alimentación 1 con DC valor asignado30 V
● mín. admisible26,5 V
● máx. admisible31,6 V
Circuito de control/ Control por entrada
tipo de corriente de la tensión de alimentación de mandoDC
tensión de alimentación del circuito de mando con DC valor asignado20,4 ... 28,8 V
tensión de alimentación del circuito de mando 1
● con DC valor asignado24 V
● con DC valor asignado20,4 ... 28,8 V
● con DC20,4 ... 28,8 V
corriente de control con DC
● con modo de operación Standby0,1 A
● durante el funcionamiento0,6 A
pérdidas [W] en el circuito auxiliar y de mando
● con estado de conmutación OFF con conexión bypass2,0736 W
● con estado de conmutación ON con conexión bypass4,1184 W
Tiempos de reacción
retardo a conexión85 ms
retardo a la desconexión65 ms
posición de montajevertical, horizontal, yacente
● recomendadahorizontal
tipo de fijaciónfijación por tornillo
altura215 mm
anchura294 mm
profundidad159 mm
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar máx.2 000 m
temperatura ambiente
● durante el funcionamiento-25 ... +55 °C
● durante el almacenamiento-40 ... +70 °C
● durante el transporte-40 ... +70 °C
humedad relativa del aire durante el funcionamiento10 ... 95 %
protocolo soportado
● protocolo PROFIBUS DPNo
● protocolo PROFINETNo
tipo de puerto
● protocolo AS-InterfaceSí
● protocolo PROFINETNo
● protocolo PROFIBUS DPNo
función del producto comunicación por busSí
protocolo soportado protocolo AS-InterfaceSí
función del producto interfaz circuito de mando con IO-LinkNo
tipo de conexión eléctrica de la interfaz de comunicaciónconector macho M12
tipo de conexión eléctrica
● para circuito principalconector macho conforme ISO 23570, HAN Q4/2
● para circuito auxiliar y circuito de mandoconector macho
tipo de conexión eléctrica
● 1 para señales digitales de entradaconector hembra M12
● 1 para señales digitales de salidaconector hembra M12
● 2 para señales digitales de entradaconector hembra M12
● 3 para señales digitales de entradaconector hembra M12
● 4 para señales digitales de entradaconector hembra M12
tipo de conexión eléctrica
● a la interfaz específica del fabricante del equipointerfaz óptico
● para direccionamiento del equipoconector macho M12
● para acometida de la tensión de alimentaciónconector macho M12
corriente a plena carga (FLA) para motor trifásico con 480 V valor asignado11 A
potencia mecánica entregada [hp]
● para motor trifásico
— con 220/230 V valor asignado3 hp
— con 460/480 V valor asignado7,5 hp
— con 575/600 V valor asignado10 hp
tensión de empleo con AC con 60 Hz según CSA y UL valor asignado600 V
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

Declaration of ConformityTest CertificatesotherDangerous Good

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Type Test Certificates/Test Report

ASI-Certification

Confirmation

Transport Information

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:21/12/2021
Fecha
14/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RK1315-6LS41-0AA5
Descripción de productoArrancador de motor SIRIUS M200D AS-i comunicación: AS-Interface Arrancador directo Basic con maniobra mecánica AC-3, 5,5 kW / 400 V 1,5 A...12,00 A protección electrónica contra sobrecarga termistor: THERMOCLICK / PTC con contacto de freno 180 V DC 2DI AS-i + 2DI / 1DO en la unidad Han Q4/2 - Han Q8/0
Familia de productoArrancadores de motor M200D Basic
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local346 / 42D
Factor del metalLAO-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99
Hora de entrega100 Día/Días
Peso neto (kg)3,500 Kg
Dimensión de empaquetado287,00 x 377,00 x 221,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209823204
UPC662643544121
Commodity code85371098
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos3722
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/07/06
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-09-05
eClass7.127-37-09-05
eClass827-37-09-05
eClass927-37-09-05
eClass9.127-37-09-05
ETIM5EC001037
ETIM6EC001037
ETIM7EC001037
ETIM8EC001037
UNSPSC1439-12-15-21
UNSPSC1539-12-15-21

Datos ETIM

ETIM: EC001037 - Combinación de arrancador de motor/motor de arranque

Valor Unidad
Montaje en carril posible (EF003972) -
Potencia asignada, 575 V, 60 Hz, trifásica (EF009601) -kW
Número de luces indicadoras (EF001965) -
Soporta el protocolo SERCOS (EF006657) -
Soporta el protocolo para otros sistemas bus (EF003062) -
Soporta el protocolo TCP/IP (EF003050) -
Corriente condicional asignada de cortocircuito, tipo 1, 480 Y/277 V (EF009607) -A
Soporta el protocolo SafetyBUS p (EF007527) -
Soporta el protocolo SUCONET (EF003060) -
Soporta el protocolo DeviceNet (EF003059) -
Soporta el protocolo INTERBUS (EF003054) -
Adecuado para parada de emergencia (EF001433) -
Número de contactos auxiliares normalmente cerrados (EF001377) -
Corriente condicional asignada de cortocircuito, tipo 2, 230V (EF009606) -A
Potencia asignada de empleo con AC-3, 230 V, trifásica (EF009599) -kW
Soporta el protocolo Foundation Fieldbus (EF007522) -
Soporta el protocolo de seguridad INTERBUS (EF006662) -
Con fusible (EF006693) -
Reinicio externo posible (EF003426) -
Soporta el protocolo LON (EF003017) -
Protección contra sobrecargas, termocompensada (EF009604) -
Soporta el protocolo Modbus (EF003057) -
Corriente condicional asignada de cortocircuito, tipo 2, 400V (EF009605) -A
Soporta el protocolo PROFINET IO (EF007525) -
Soporta el protocolo PROFIBUS (EF003052) -
Soporta el protocolo Ethernet/IP (EF007521) -
Soporta el protocolo AS-Interface Safety at Work (EF007519) -
Número de puestos de mando (EF001372) -
Número de contactos auxiliares normalmente abiertos (EF001376) -
Soporta el protocolo CAN (EF003053) -
Grado de protección (NEMA) (EF011959) -
Soporta el protocolo DeviceNet Safety (EF007520) -
Soporta el protocolo PROFINET CBA (EF007524) -
Soporta el protocolo PROFIsafe (EF007526) -
Potencia asignada, 460 V, 60 Hz, trifásica (EF009600) -kW
Temperatura ambiente, límite superior sin restricciones (EF009603) -°C
Corriente condicional asignada de cortocircuito, tipo 1, 600 Y/347 V (EF009608) -A
Soporta el protocolo de autopista de datos (EF003058) -
Tipo de arrancador de motor (EF009598) Motor de arranque directo
Con liberación de cortocircuito (EF006691) true
Tensión de alimentación de control nominal Us a CA 50HZ (EF003978) ['-', '-']V
Tensión de alimentación de control nominal Us a CA 60HZ (EF003979) ['-', '-']V
Tensión de alimentación de control nominal Us en CC (EF003980) ['20.4', '28.8']V
Tipo de tensión de accionamiento (EF008242) CC
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 5.5kW
Corriente nominal de funcionamiento Ie (EF001443) 12A
Intensidad asignada de empleo con AC-3, 400 V (EF009602) 12A
Ajuste actual de liberación de sobrecarga (EF002336) ['1.5', '12']A
Clase de disparo (EF006668) CLASSE 10
Tipo de conexión del circuito de corriente principal (EF006819) Otros
Tipo de conexión eléctrica para circuitos auxiliares y de control (EF006979) Otros
Con transformador (EF000278) false
Tipo de clasificación según IEC 60947-4-3 (EF012390) Clase 1
Clase de protección (IP) (EF005474) IP65
Soporta el protocolo ASI (EF003051) true
Anchura (EF000008) 294.0mm
Altura (EF000040) 215.0mm
Profundidad (EF000049) 159.0mm



Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RK1315-6LS41-0AA5 3RK1315-6LS41-0AA5 ES_3RK1315-6LS41-0AA5.pdf 323 Kbytes 3RK1315-6LS41-0AA5 3RK1315-6LS41-0AA5 ES_3RK1315-6LS41-0AA5.pdf

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
