> >>>3LD2103-0TK53 SIEMENS SENTRON, interruptor-seccionador 3LD, Pulsador de parada de emergencia, 3 polos, Iu: 2..
Anterior producto Siguiente producto

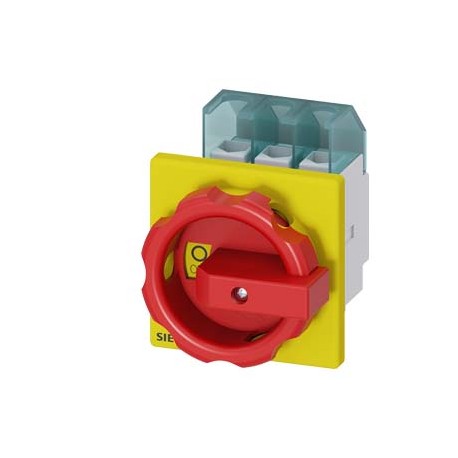

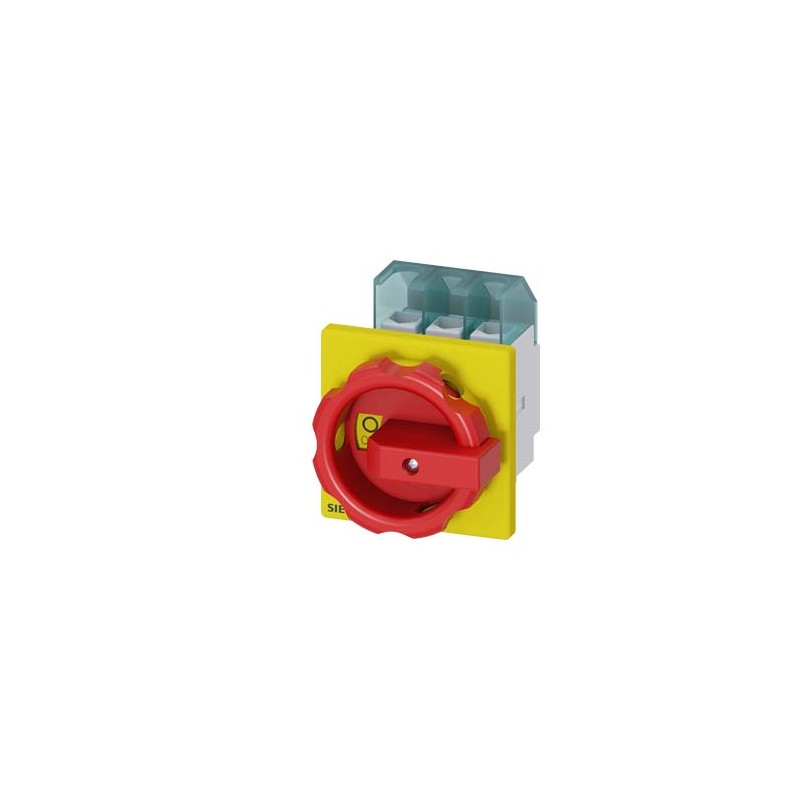

3LD2103-0TK53 SIEMENS SENTRON, interruptor-seccionador 3LD, Pulsador de parada de emergencia, 3 polos, Iu: 2.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3LD2103-0TK53 SIEMENS SENTRON, interruptor-seccionador 3LD, Pulsador de parada de emergencia, 3 polos, Iu: 2..

3LD2103-0TK53

SIEMENS

SENTRON, interruptor-seccionador 3LD, Pulsador de parada de emergencia, 3 polos, Iu: 25 A, Potencia de empleo / con AC-23 A a 400 V: 9,5 kW, con fijación frontal, Accionamiento giratorio, rojo/amarillo, Fijación por 4 taladros de la maneta

INT. PPAL/DE EMERGENCIA 3 POLOS IU=25, P/AC-23A A 400V=9,5KW FIJACION FRONTAL FIJACION EN CUATRO AGUJEROS ACCION. GIRATORIO ROJO/AMARILLO

Más detalles


Interruptores de baja tensión > Seccionador

DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Desconectadores y Seccionadores

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $70.31
Precio unitario: $70.31

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

productos relacionados

▲

Más Información

▲


Datos técnicos

SENTRON, interruptor-seccionador 3LD, Pulsador de parada de emergencia, 3 polos, Iu: 25 A, Potencia de empleo / con AC-23 A a 400 V: 9,5 kW, con fijación frontal, Accionamiento giratorio, rojo/amarillo, Fijación por 4 taladros de la maneta
La versión
nombre comercial del productoSENTRON
designación del productoInterruptor-seccionador 3FD
tipo de productoInterruptor de parada de emergencia
tipo de display / para indicador de posición modo manual1 ON - 0 OFF
tipo de elemento de accionamientoManeta giratoria corta
tipo de mangoAccionamiento giratorio, rojo/amarillo
tipo de accionamiento de conmutación / accionamiento del motorNo
Datos técnicos generales
número de polos3
diseño del equipomontaje fijo
diseño del interruptorFijación frontal
tamaño del interruptor seccionador2
vida útil mecánica (ciclos de maniobra) / típico100 000
vida útil eléctrica (ciclos de maniobra)
● con AC-23 A / con 690 V6 000
valor I2t / con interruptor cerrado / con 690 V / en combinación interruptor + fusible gG / máx.4 kA2.s
valor I2t de paso / con interruptor cerrado / con 440 V / en combinación interruptor + fusible gG / máx.4 kA2.s
frecuencia de maniobra / máx.50 1/h
Voltaje
tensión de aislamiento / valor asignado690 V
resistencia a tensión de choque / valor asignado6 kV
Clase de protección
grado de protección IPIP65
grado de protección NEMA1, 3R, 4X, 12
grado de protección IP / frontalIP65
Disipación
pérdidas [W]
● con valor asignado de la intensidad / con AC / en estado operativo caliente / por polo1,1 W
● por conductor / típico1 W
Electricidad
intensidad de empleo
● con 40 °C / valor asignado25 A
● con 45 °C / valor asignado25 A
● con 50 °C / valor asignado25 A
● con 55 °C / valor asignado25 A
● con AC / valor asignado25 A
● con AC-23 A / con 400 V / valor asignado20 A
● con AC-21 / con 690 V / valor asignado25 A
● con AC-21 A / con 240 V / valor asignado25 A
● con AC-21 A / con 440 V / valor asignado25 A
intensidad de empleo / del fusible conectado aguas arriba / valor asignado25 A
intensidad de paso / con interruptor cerrado
● con 440 V / en combinación interruptor + fusible gG / máx.3,5 kA
● con 690 V / en combinación interruptor + fusible gG / máxima admisible4 kA
Circuito principal
potencia de empleo
● con AC-23 A / con 240 V / valor asignado5 kW
● con AC-23 A / con 400 V / valor asignado10 kW
● con AC-23 A / con 440 V / valor asignado9,5 kW
● con AC-23 A / con 690 V / valor asignado10 kW
● con AC-3 / con 240 V / valor asignado4 kW
● con AC-3 / con 400 V / valor asignado8 kW
● con AC-3 / con 690 V / valor asignado7,5 kW
intensidad de empleo / valor asignado25 A
Circuito auxiliar
número de contactos conmutados / para contactos auxiliares0
número de contactos NC / para contactos auxiliares0
número de contactos NA / para contactos auxiliares0
tensión de empleo / de los contactos auxiliares / con AC / máx.500 V
corriente permanente / del contacto auxiliar / valor asignado10 A
tensión de aislamiento / del interruptor auxiliar / valor asignado500 V
Idoneidad
aptitud para uso
● interruptor principalSí
● interruptor seccionadorSí
● pulsador de paro de emergenciaSí
● interruptor de seguridadSí
● interruptor para mantenimiento/reparaciónSí
Apariencia
color / del actuadorrojo
Detalles del producto
● propiedad del producto / enclavable en la posición DESSí
número de candados / máx.3
diámetro del arco / de los candados / mín.4 mm
diámetro del arco / de los candados / máx.8 mm
ampliación del producto / opcional
● accionamiento del motorNo
● disparador de tensiónNo
Cortocircuito
corriente de cortocircuito condicional / con protección de red
● con 690 V / mediante fusible gG / valor asignado50 kA
según UL
intensidad de empleo / con AC / según UL 508/UL 60947-4-1 / valor nominal25 A
tensión de empleo / con AC / con 50/60 Hz / según UL 508/UL 60947-4-1 / valor asignado600 V
potencia activa [hp] / con AC / con 480 V / según UL 508/UL 60947-4-1 / valor asignado10
potencia activa [hp] / con AC / con 600 V / según UL 508/UL 60947-4-1 / valor asignado15
corriente de breve duración soportable (SCCR) / con 600 V / según UL 508/UL 60947-4-15 kA
corriente permanente / del fusible conectado aguas arriba / según UL / valor asignado50 A
tipo de fusible / según ULRK5
Número
número de contactos NC conectables / para contactos auxiliares / adosables / máx.3
número de contactos NA conectables / para contactos auxiliares / adosables / máx.3
número de contactos conmutados conectables / para contactos auxiliares / adosables / máx.0
Conexiones
calibre AWG / como sección de conductor conectable codificada / monofilar
● máx.8
● mín.14
tipo de secciones de conductor conectables / para conductores de Cu
● monofilar1x (1,5...16 mm²)
● alma flexible / con preparación de los extremos de cable1x (1,5...10 mm²)
● multifilar1x (1,5...16 mm²)
tipo de secciones de conductor conectables / para contactos auxiliares
● monofilarbloque de contactos auxiliares lateral, 2 × (0,75...2,5 mm²), 1 × 4 mm²; bloque de contactos auxiliares frontal, 1 × (0,75...2,5 mm²)
● alma flexible / con preparación de los extremos de cablebloque de contactos auxiliares lateral, 2 × (0,75...1,5 mm²), 1 × 2,5 mm²; bloque de contactos auxiliares frontal, 1 × 2,5 mm²
● multifilarbloque de contactos auxiliares lateral, 2 × (0,75...2,5 mm²), 1 × 4 mm²; bloque de contactos auxiliares frontal, 1 × (0,75...2,5 mm²)
tipo de conexión eléctrica
● para circuito principalborne de caja
● para contactos auxiliaresbornes de conexión
Requerimientos
tipo de cartucho fusible
● para protección contra cortocircuitos del circuito principal / necesariofusible gL/gG: 25 A
● para protección contra cortocircuitos del bloque de contactos auxiliares / necesariofusible gL/gG: 10 A
Diseño Mecánico
altura84 mm
anchura67 mm
profundidad92,5 mm
tipo de fijaciónIncorporable de montaje fijo
tipo de fijación
● montaje frontal con fijación de 4 orificiosSí
● montaje frontal con fijación centralNo
● montaje sobre perfilNo
peso neto187 g
Condiciones ambientales
temperatura ambiente / durante el funcionamiento
● mín.-25 °C
● máx.55 °C
temperatura ambiente / durante el almacenamiento / mín.-25 °C

Descargas y manuales

General Product Approval

CSA

Confirmation

CCC

UL

VDE

Miscellaneous

General Product ApprovalDeclaration of ConformityTest CertificatesMarine / Shipping

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

Marine / Shippingother

DNV-GL

Miscellaneous

Environmental Confirmations

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications
Fecha
6/5/2022


Datos adicionales

Producto
Número de artículo (número de mercado)3LD2103-0TK53
Descripción de productoSENTRON, interruptor-seccionador 3LD, Pulsador de parada de emergencia, 3 polos, Iu: 25 A, Potencia de empleo / con AC-23 A a 400 V: 9,5 kW, con fijación frontal, Accionamiento giratorio, rojo/amarillo, Fijación por 4 taladros de la maneta
Familia de productoAparatos base
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local33N / 1CL
Factor del metalLAO-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega80 Día/Días
Peso neto (kg)0,199 Kg
Dimensión de empaquetado80,00 x 92,00 x 70,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209402898
UPCNo disponible
Commodity code85365080
LKZ_FDB/ CatalogIDLV10.1
Grupo de productos5887
Group CodeP360
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveEl producto cumple RoHS
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
ETIM8EC000216
IDEA45293
UNSPSC1439-12-22-05
UNSPSC1539-12-22-33

Datos ETIM

ETIM: EC000216 - Seccionador

Valor Unidad
Grado de protección (NEMA) (EF011959) -
Ejecución como interruptor principal (EF006981) true
Ejecución como interruptor de mantenimiento/reparación (EF006986) true
Ejecución como interruptor de seguridad (EF006985) true
Ejecución como dispositivo de parada de emergencia (EF006959) true
Ejecución como conmutador-inversor (EF009408) false
Número de interruptores (EF005586) 1
Tensión de funcionamiento nominal máxima Ue CA (EF007355) 690V
Intensidad nominal permanente Iu (EF001389) 25.0A
Corriente permanente asignada a AC-23, 400 V (EF011777) -A
Corriente permanente asignada con AC-21, 400 V (EF009165) 25A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 7.5kW
Resistencia de corriente nominal de corta duración Icw (EF007050) 0.64kA
Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) 0.0095kW
Número de polos (EF001391) 3
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Accionamiento motorizado opcional (EF007386) false
Accionamiento motorizado integrado (EF006697) false
Liberación de tensión opcional (EF007491) false
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Adecuado para montaje en suelo (EF007243) FALSE
Adecuado para montaje frontal de 4 orificios (EF007247) true
Adecuado para montaje frontal central (EF007248) false
Adecuado para la instalación del distribuidor (EF007262) false
Adecuado para montaje intermedio (EF007264) false
Color del elemento de accionamiento (EF007167) Rojo
Ejecución del elemento accionador (EF006976) Mango giratorio corto
Bloqueable (EF006281) true
Tipo de conexión del circuito de corriente principal (EF006819) Abrazadera de bastidor
Grado de protección (IP), frontal (EF003118) IP65
Tensión de funcionamiento nominal (EF001435) -V
Poder de corte a 400 V (EF009166) -kW
Corriente nominal de cortocircuito condicional Iq (EF001444) -kA
