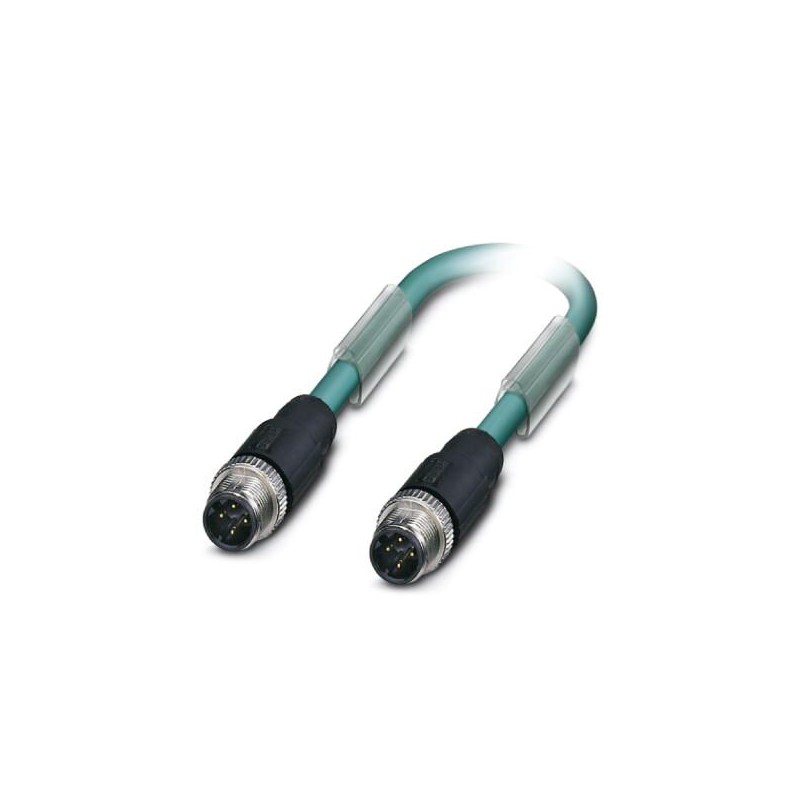

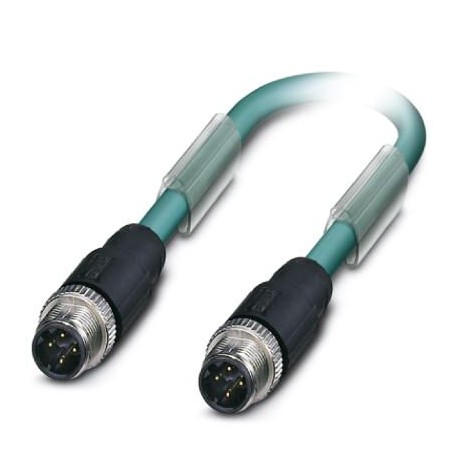

NBC-M12MSD/15,0-93E/M12MSD 1404301 PHOENIX CONTACT Cable de red, Ethernet CAT5 (100 MBit/s), 4-polos, PUR si..
NBC-M12MSD/15,0-93E/M12MSD
1404301
PHOENIX_CONTACT
Cable de red, Ethernet CAT5 (100 MBit/s), 4-polos, PUR sin halógenos, azul agua RAL 5021, apantallado (Advanced Shielding Technology), Conector recta M12, codificación: D / IP67, a Conector recta M12, codificación: D / IP67, longitud de cable: 15 m
Cable Ethernet confeccionado, CAT5e, apantallado, 2 pares, AWG 26 flexible (7 hilos), RAL 5021 (azul agua), conector macho M12 a macho M12, Line, longitud 15 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1404301 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1CJI - |
| EAN | 4046356690089 |
| Peso por unidad (sin incluir el embalaje) | 675,300 g |
| Número de tarifa arancelaria | 85444210 |
| País de origen | PL (Polonia) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C (cable, disposición fija) |
|---|---|
| -5 °C ... 60 °C (cable, disposición móvil) |
Datos del material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material superficie del contacto | Ni/Au |
| Material contacto | CuSn |
| Material soporte de contactos | PA 6.6 |
| Material unión atornillada | Fundición inyectada de cinc, niquelada |
Valores característicos cable
| Tipo de cable | Ethernet |
|---|---|
| Abreviatura de cable | J-LI02YS(ST) CH 2 x 2 x 26 AWG |
| Construcción de cable | 2x2xAWG26/7; SF/UTP |
| Sección de conductor | 2x 2x 0,14 mm² |
| Línea de señales AWG | 26 |
| Construcción del conductor cable de señales | 7x 0,16 mm |
| Diámetro de los conductores, aislamiento incluido | 1 mm -0,2 mm |
| Diámetro exterior del cable | 5,75 mm ±0,15 mm |
| Colores de conductor | blanco/naranja-naranja, blanco/verde-verde |
| Envoltura exterior, color | azul agua RAL 5021 |
| Resistencia de aislamiento | ≥ 5 GΩ*km |
| Resistencia del conductor | ≤ 284 Ω/km |
| Características de transmisión (categoría) | CAT5 (IEC 11801:2002) |
| Impedancia propia | 100 Ω ±15 % (a 1 ... 100 MHz) |
| Atenuación paradiafónica (NEXT) | 66 dB/m (con 1 MHz) |
| 57 dB/m (a 4 MHz) | |
| 52 dB/m (a 10 MHz) | |
| 50 dB/m (con 16 MHz) | |
| 47 dB/m (a 20 MHz) | |
| 45 dB/m (a 31,25 MHz) | |
| 40 dB/m (a 62,5 MHz) | |
| 36 dB/m (a 100 MHz) | |
| Amortiguación por ola | 0,028 dB/m (con 1 MHz) |
| 0,06 dB/m (a 4 MHz) | |
| 0,085 dB/m (a 10 MHz) | |
| 0,115 dB/m (con 16 MHz) | |
| 0,128 dB/m (a 20 MHz) | |
| 0,162 dB/m (a 31,25 MHz) | |
| 0,23 dB/m (a 62,5 MHz) | |
| 0,29 dB/m (a 100 MHz) | |
| Velocidad de señales | 0,77 c |
| Tiempo de tránsito de señales | 4,3 ns/m |
| Supresión de parásitos | aprox. 65 dB (a 30 MHz) |
| Impedancia de transferencia | ≤ 5,00 mΩ/m (a 20 MHz) |
| Tensión nominal Cable | 50 Veff |
| 125 V (Valor de pico, no apto para alta intensidad) | |
| Tensión de prueba Conductor/Conductor | 1000 Veff |
| Tensión de prueba Conductor/Pantalla | 500 Veff |
| Cableado de pares | 2 conductores como par |
| Cableado total | 2 pares con 2 rellenos como alma |
| Apantallamiento | Lámina de aluminio revestida de plástico, malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 85 % |
| Envoltura exterior, material | PUR |
| Material Aislamiento de conductor | Foam-Skin PE |
| Material Conductor | Conductor Cu desnudo |
| Peso del cable | 43 kg/km |
| Menor radio de flexión, montaje fijo | 30 mm (cable, disposición fija) |
| Menor radio de flexión, montaje móvil | 78 mm (cable, disposición móvil) |
| Resistencia a las llamas | según VDE 0482 parte 265-2-1 |
| según IEC 332-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | 27060300 |
|---|---|
| eCl@ss 4.1 | 27060300 |
| eCl@ss 5.0 | 27061800 |
| eCl@ss 5.1 | 27061800 |
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
UNSPSC
| UNSPSC 6.01 | 26121609 |
|---|---|
| UNSPSC 7.0901 | 26121609 |
| UNSPSC 11 | 26121609 |
| UNSPSC 12.01 | 26121609 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 19.0 | 31251501 |
| UNSPSC 20.0 | 31251501 |
| UNSPSC 21.0 | 31251501 |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | M12 |
| Tipo de contacto enchufable, lado de campo (EF006269) | Macho (enchufe) |
| Disposición de la entrada de cable, lado de campo (EF005928) | Otros |
| Longitud de cable (EF000536) | 15 m |
| Material de la vaina del cable (EF004136) | Otros |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | Sí |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -20 °C |
| Corriente nominal In (EF008250) | 4 A |
| Tensión nominal (EF000228) | 48 V |
| Grado de protección (IP) (EF005474) | IP67 |
