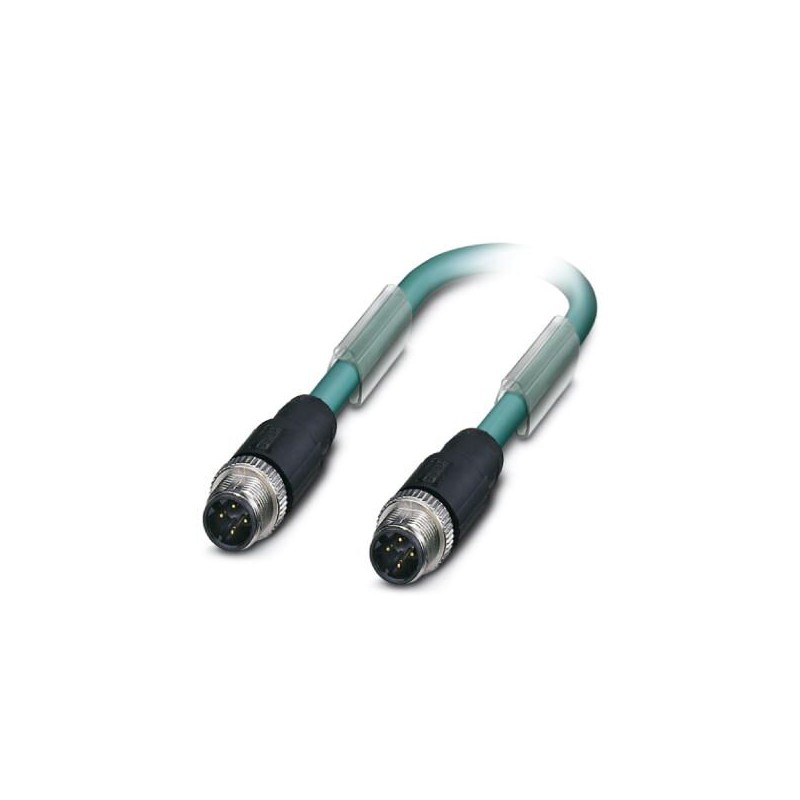

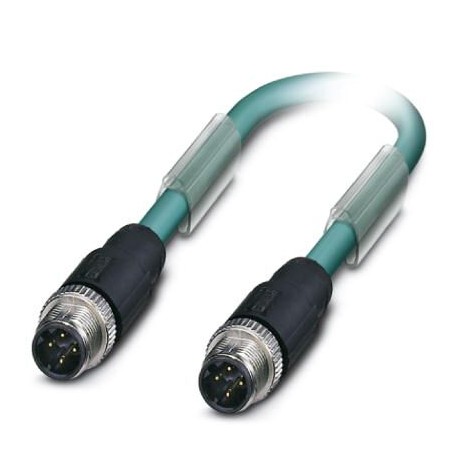

VS-MSD-MSD-93E-LI/15,0 1404301 PHOENIX CONTACT Câble Ethernet préconfectionné, CAT5e, blindé, 2 paires, AWG2..
VS-MSD-MSD-93E-LI/15,0
1404301
PHOENIX_CONTACT
Câble Ethernet préconfectionné, CAT5e, blindé, 2 paires, AWG26 flexible (7 fils), RAL 5021 (bleu d'eau), connecteur mâle M12 sur connecteur mâle M12, Line, longueur 15 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1404301 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4046356690089 |
| Numéro du tarif douanier | 85444290 |
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C (câble, pose fixe) |
|---|---|
| -5 °C ... 60 °C (câble, pose souple) |
Indications concernant les matériaux
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de surface du contact | Ni/Au |
| Matériau de contact | CuSn |
| Matériau de porte-contacts | PA 6.6 |
| Matériau de presse-étoupe | Zinc moulé sous pression, nickelé |
Caractéristiques de ligne
| Type de câble | Ethernet |
|---|---|
| Symbole du câble | J-LI02YS(ST) CH 2 x 2 x 26 AWG |
| Structure de câble | 2x2xAWG26/7; SF/UTP |
| Section du conducteur | 2x 2x 0,14 mm² |
| AWG ligne de signaux | 26 |
| Structure du conducteur ligne de signal | 7x 0,16 mm |
| Diamètre du fil avec isolant | 1 mm -0,2 mm |
| Diamètre extérieur du câble | 5,75 mm ±0,15 mm |
| Coloris des fils | blanc/orange-orange, blanc/vert-vert |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Résistance d'isolement | ≥ 5 GΩ*km |
| Résistance du conducteur | ≤ 284 Ω/km |
| Propriétés de transmission (catégorie) | CAT5 (CEI 11801:2002) |
| Impédance d'onde | 100 Ω ±15 % (pour 1 ... 100 MHz) |
| Affaiblissement paradiaphonique (NEXT) | 66 dB/m (pour 1 MHz) |
| 57 dB/m (pour 4 MHz) | |
| 52 dB/m (pour 10 MHz) | |
| 50 dB/m (pour 16 MHz) | |
| 47 dB/m (pour 20 MHz) | |
| 45 dB/m (pour 31,25 MHz) | |
| 40 dB/m (pour 62,5 MHz) | |
| 36 dB/m (pour 100 MHz) | |
| Affaiblissement des ondes | 0,028 dB/m (pour 1 MHz) |
| 0,06 dB/m (pour 4 MHz) | |
| 0,085 dB/m (pour 10 MHz) | |
| 0,115 dB/m (pour 16 MHz) | |
| 0,128 dB/m (pour 20 MHz) | |
| 0,162 dB/m (pour 31,25 MHz) | |
| 0,23 dB/m (pour 62,5 MHz) | |
| 0,29 dB/m (pour 100 MHz) | |
| Vitesse du signal | 0,77 c |
| Durée du parcours du signal | 4,3 ns/m |
| Elimination de la puissance perturbatrice | env. 65 dB (pour 30 MHz) |
| Résistance de liaison | ≤ 5,00 mΩ/m (pour 20 MHz) |
| Tension nominale câble | 50 Veff |
| 125 V (Valeur de crête, par pour courants forts) | |
| Tension d'essai fil/fil | 1000 Veff |
| Tension d'essai fil/blindage | 500 Veff |
| Câblage par paire | 2 fils par paire |
| Câblage total | 2 paires avec 2 masses de remplissage en direction de l'âme |
| Blindage | Film alu revêtu matériau plastique, tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 85 % |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | Foam-Skin PE |
| Matériau conducteur | Cordon Cu nu |
| Poids du câble | 43 kg/km |
| Rayon de courbure minimal, pose fixe | 30 mm (câble, pose fixe) |
| Rayon de courbure minimal, pose souple | 78 mm (câble, pose souple) |
| Résistance à la propagation des flammes | selon VDE 0482 partie 265-2-1 |
| selon CEI 332-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss
| eCl@ss 4.0 | 27060300 |
|---|---|
| eCl@ss 4.1 | 27060300 |
| eCl@ss 5.0 | 27061800 |
| eCl@ss 5.1 | 27061800 |
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
UNSPSC
| UNSPSC 6.01 | 26121609 |
|---|---|
| UNSPSC 7.0901 | 26121609 |
| UNSPSC 11 | 26121609 |
| UNSPSC 12.01 | 26121609 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 19.0 | 31251501 |
| UNSPSC 20.0 | 31251501 |
| UNSPSC 21.0 | 31251501 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
