VS-M12MS-M12MS-93E-LI/8,0 1403420 PHOENIX CONTACT Cable de sistema de bus VS-M12MS-M12MS-93E-LI/8,0 1403420
VS-M12MS-M12MS-93E-LI/8,0
1403420
PHOENIX_CONTACT
50

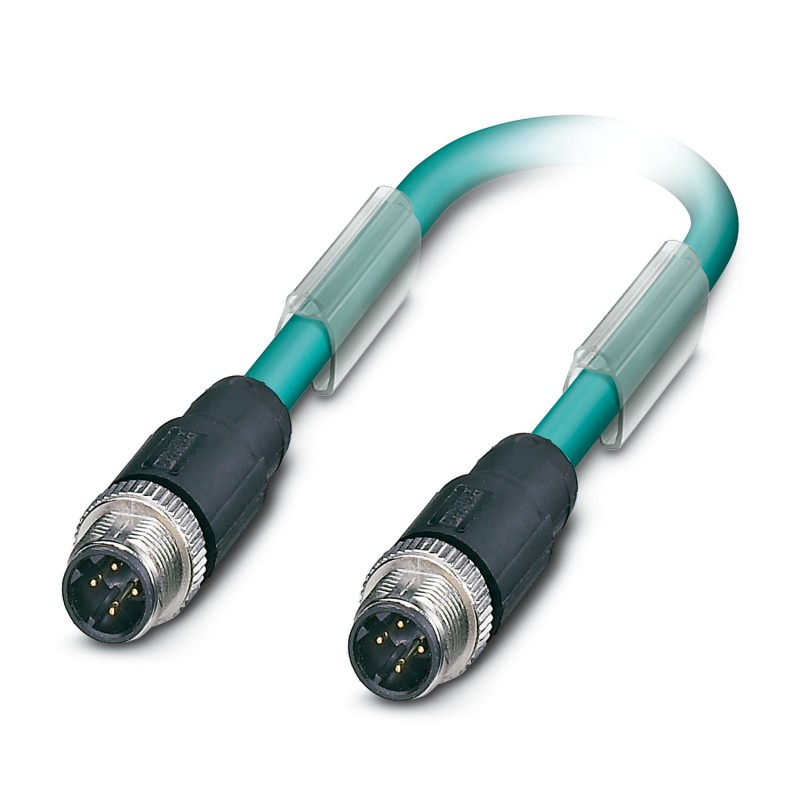

Cable de sistema de bus - VS-M12MS-M12MS-93E-LI/8,0 - 1403420
Cable de sistema de bus, Ethernet CAT5 (100 MBit/s), 4-polos, PUR sin halógenos, azul agua RAL 5021, apantallado, Conector recta M12, codificación: D, a Conector recta M12, codificación: D, longitud de cable: 8 m
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Cable de datos confeccionado |
| Tipo de sensor | Ethernet |
| Número de polos | 4 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | D |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Sistema bus | Ethernet |
| Tipo de señal/categoría | Ethernet CAT5, 100 MBit/s |
| Indicación de estado | no |
| Indicación de estado disponible | No |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 4 A |
| Características de transmisión (categoría) | CAT5 (IEC 11801:2002) |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA 6.6 |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Conexión 1 | |
| Construcción | Conector recta M12 |
| Número de polos | 4 |
| Tipo de codificación | D (Datos) |
| Conexión 2 | |
| Construcción | Conector recta M12 |
| Número de polos | 4 |
| Tipo de codificación | D (Datos) |
| Longitud del cable | 8 m |
| Ethernet [93E] | |
| Esquema de dimensiones |  |
| Peso del cable | 43 kg/km |
| Número de polos | 4 |
| Apantallado | sí |
| Tipo de cable | Ethernet [93E] |
| Diseño de conductores | 2x2xAWG26/7, SF/UTP |
| Tiempo de tránsito de señales | 4,3 ns/m |
| Velocidad de señales | 0,77 c |
| Construcción del conductor cable de señales | 7x 0,16 mm |
| Línea de señales AWG | 26 |
| Sección de línea | 2x 2x 0,14 mm² |
| Diámetro de conductor incl. aislamiento | 1 mm -0,2 mm |
| Diámetro exterior del cable | 5,75 mm ±0,15 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | azul agua RAL 5021 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | Foam-Skin PE |
| Conductor individual, color | blanco/naranja-naranja, blanco/verde-verde |
| Cableado de pares | 2 conductores como par |
| Cableado total | 2 pares con 2 rellenos como alma |
| Cubierta visual de pantalla | 85 % |
| Resistencia máx. del conductor | ≤ 284 Ω/km |
| Resistencia de aislamiento | ≥ 5 GΩ*km |
| Impedancia de transferencia | ≤ 5,00 mΩ/m (a 20 MHz) |
| Impedancia característica | 100 Ω ±15 % (a 1 ... 100 MHz) |
| Capacidad de la línea | nom. 48 nF/km (Con 800 Hz) |
| Tensión nominal Cable | 50 Veff |
| 125 V (Valor de pico, no apto para alta intensidad) | |
| Tensión de prueba Conductor/Conductor | 1000 Veff |
| Tensión de prueba Conductor/Pantalla | 500,00 Veff |
| Menor radio de flexión, montaje fijo | 30 mm (cable, disposición fija) |
| Menor radio de flexión, montaje móvil | 78 mm (Cable, disposiCión móvil) |
| Resistencia a la tracción | ≤ 50 N (a corto plazo) |
| ≤ 10 N (constante) | |
| Atenuación paradiafónica (NEXT) | 66 dB/m (con 1 MHz) |
| 57 dB/m (a 4 MHz) | |
| 52 dB/m (a 10 MHz) | |
| 50 dB/m (con 16 MHz) | |
| 47 dB/m (a 20 MHz) | |
| 45 dB/m (a 31,25 MHz) | |
| 40 dB/m (a 62,5 MHz) | |
| 36 dB/m (a 100 MHz) | |
| Atenuación de diafonía (ACR) | 6,57 dB/m (con 1 MHz) |
| 5,64 dB/m (a 4 MHz) | |
| 5,12 dB/m (a 10 MHz) | |
| 4,89 dB/m (con 16 MHz) | |
| 4,57 dB/m (a 20 MHz) | |
| 4,34 dB/m (a 31,25 MHz) | |
| 3,77 dB/m (a 62,5 MHz) | |
| 3,31 dB/m (a 100 MHz) | |
| Atenuación de pantalla | 0,028 dB/m (con 1 MHz) |
| 0,06 dB/m (a 4 MHz) | |
| 0,085 dB/m (a 10 MHz) | |
| 0,115 dB/m (con 16 MHz) | |
| 0,128 dB/m (a 20 MHz) | |
| 0,162 dB/m (a 31,25 MHz) | |
| 0,23 dB/m (a 62,5 MHz) | |
| 0,29 dB/m (a 100 MHz) | |
| Resistencia a las llamas | según VDE 0482 parte 265-2-1 |
| según IEC 332-1 | |
| Temperatura ambiente (servicio) | -30 °C ... 80 °C (cable, disposición fija) |
| Temperatura ambiente (disposición) | -5 °C ... 60 °C |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| IP68 | |
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
| -25 °C ... 60 °C (cable, disposición fija) | |
| -5 °C ... 60 °C (Cable, disposiCión móvil) | |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 57 Mbytes |
|
